隨著電力電子技術的發展，開關電源模塊憑借體積小、效率高、工作可靠等優勢，逐步取代傳統整流電源，廣泛應用于各領域。然而，其高頻工作特性會產生高 dv/dt 與 di/dt，引發強烈諧波干擾和尖峰干擾，通過傳導、輻射、串?dāng)_等途徑影響自身及周邊電子系統，同時也易受外界電磁干擾，這一電磁兼容性（EMC）問題直接關系產品能否通過 3C 認證進入市場。電磁兼容學涉及多學科理論，對開關電源進行 EMC 設計，需先明確兼容標準、關鍵電路、干擾源及防護措施，比創達在該領域深耕多年，基于豐富實踐經驗，針對隔離式 DC/DC 變換器的 EMC 設計展開深入研究。
一、開關電源電磁干擾源解析**
（一）內部干擾源**

二極管反向恢復干擾：開關電源中整流、續流二極管工作在開關狀態，導通時產生高壓尖峰 VFP，關斷時因反向恢復時間 trr 及封裝、引線電感，出現反向電壓尖峰 VRP 與瞬變反向恢復電流 IRP，成為電磁干擾根源。

開關管開關動作干擾：不同拓?fù)浣Y(jié)構中，開關管電流波形含高頻成分，開通時因開關時間短、引線電感產生高 dv/dt 與尖峰電壓，關斷時產生高 di/dt 與電流尖峰，引發強電磁干擾。

磁性元件干擾：輸入濾波電感、功率變壓器等磁性元件，因寄生電容、漏感、繞組高頻脈沖電流及飽和狀態下的電流突變，產生電磁輻射與耦合干擾；負載突切時還會形成電壓尖峰。

其他內部干擾：控制電路高頻脈沖信號產生高次諧波；地環路、公共阻抗耦合及控制電源噪聲引發干擾；不合理布線通過耦合電容與分布互感串?dāng)_或輻射；熱輻射以電磁波形式影響元器件穩定工作。

電流電壓波形圖

（二）外界干擾源

電網諧波、雷電、太陽噪聲、靜電放電，以及周邊高頻發射設備，均會對開關電源產生電磁干擾，威脅設備正常運行。

二、電磁干擾的危害

電磁干擾會導致傳輸信號畸變，影響設備功能；雷電、靜電放電等高能量干擾可能直接損壞設備；部分場景下，電磁輻射還會造成重要信息泄漏，帶來安全隱患。

三、開關電源 EMC 設計策略

EMC 設計核心是從干擾源、傳播途徑、受擾設備三方面入手，比創達結合技術積累，針對隔離式 DC/DC 變換器制定以下設計方案：

（一）輸入濾波電路設計

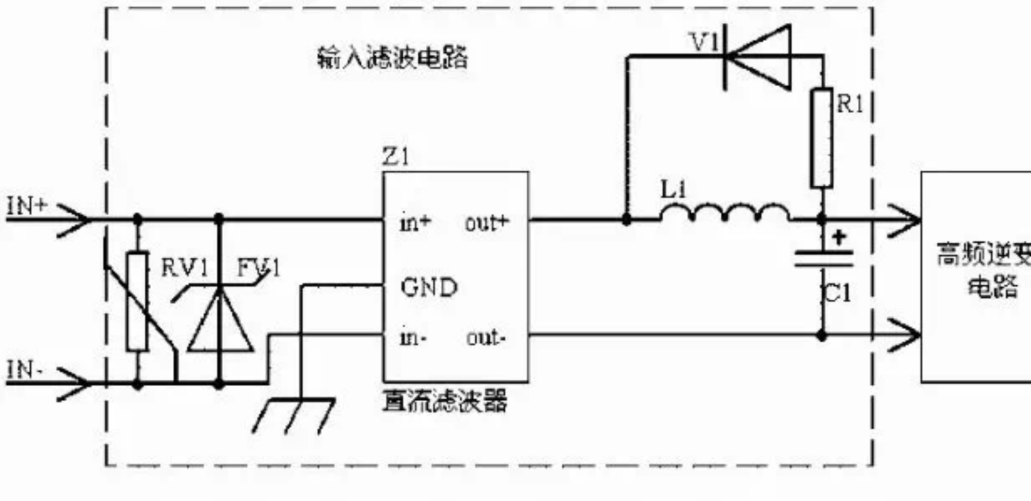

采用瞬態電壓抑制二極管 FV1、壓敏電阻 RV1 吸收瞬變浪涌電流，保護后級電路；選用直流 EMI 濾波器 Z1 并確保良好接地、短接地線及輸入輸出線屏蔽隔離，切斷傳導與輻射干擾；L1、C1 組成低通濾波電路，L1 配續流回路吸收斷開時電場能，選用閉合磁芯減少漏磁干擾，C1 選大容量以降低輸入線紋波電壓。

變換器輸入濾波電路
（二）高頻逆變電路設計

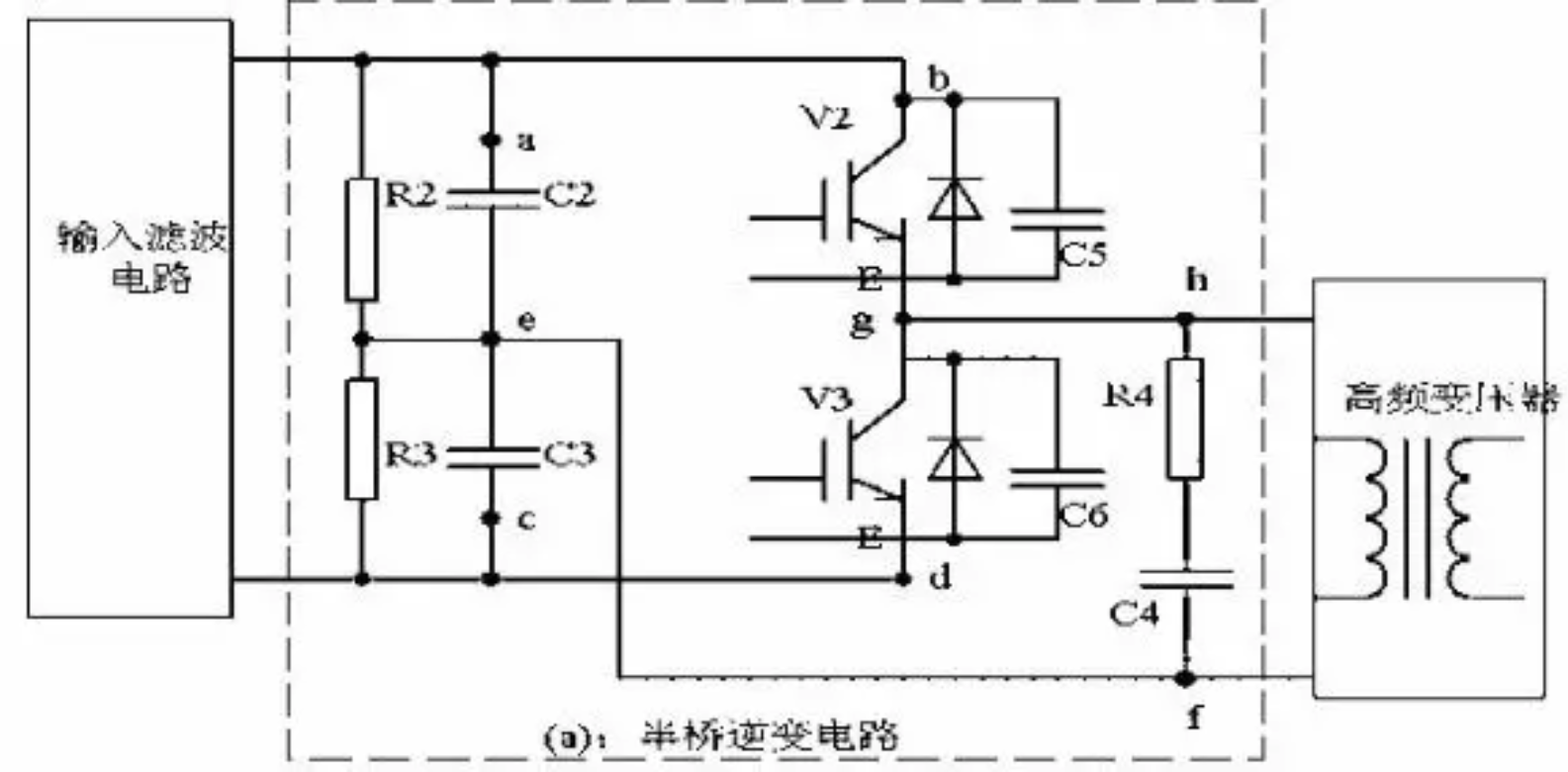

在半橋逆變電路中，于變壓器原邊加 R4、C4 吸收回路，或在開關管兩端并聯低感電容 C5、C6 并縮短引線，減小回路電感；采用專利 “多層低感復合母排”，將回路電感降至 10nH 級；降低開關頻率、采用 ZCS/ZVS 軟開關技術，選用低噪聲電路拓?fù)?，有效降低電磁干擾。

半橋逆變電路

（三）高頻變壓器設計

選用高電磁屏蔽性磁芯材料，繞制時減小繞組間分布電容，原副邊增加接地屏蔽層，阻斷高頻干擾耦合；將變壓器封裝于鋁殼盒并安裝在鋁散熱器上，灌注電子硅膠，兼顧電磁屏蔽與散熱，減少熱輻射干擾。

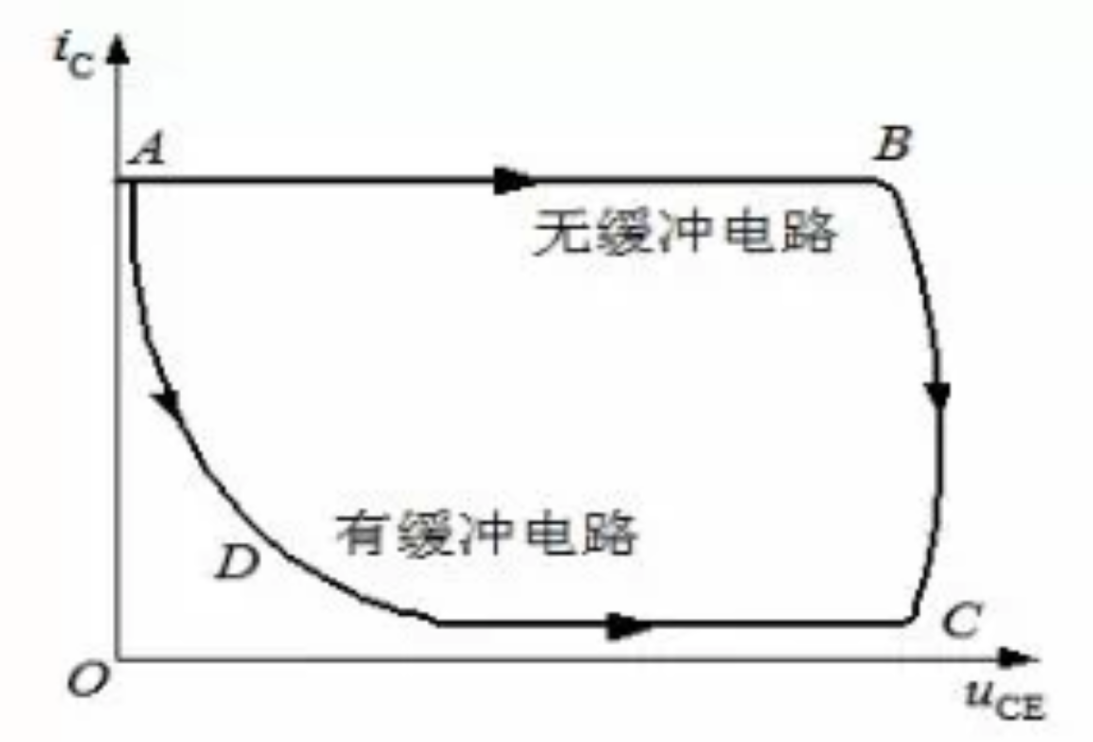

開關管電流、電壓波形比較圖

（四）輸出整流與濾波電路設計

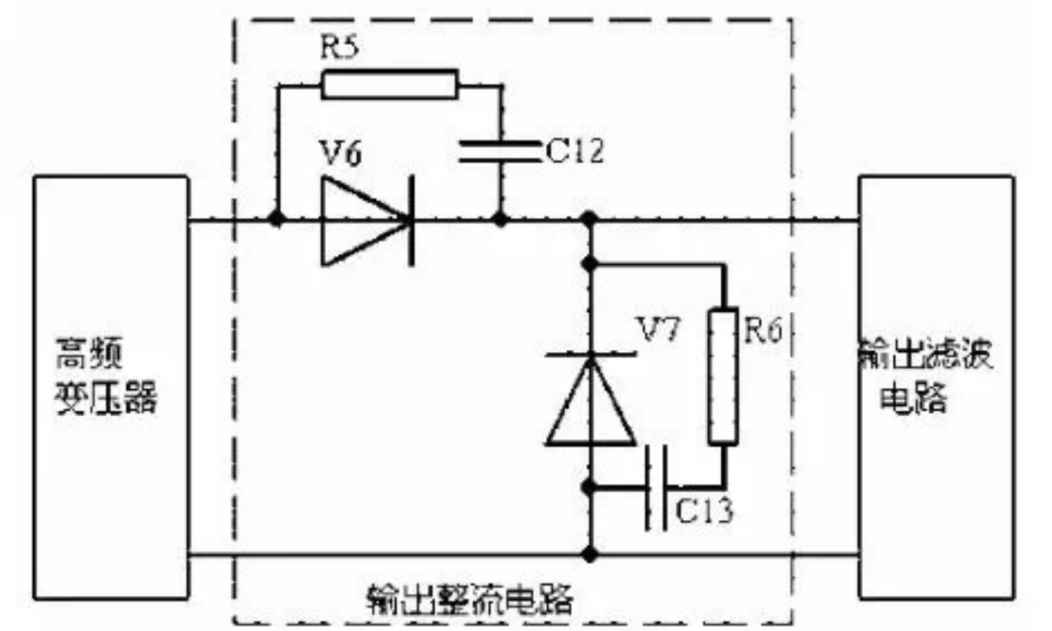

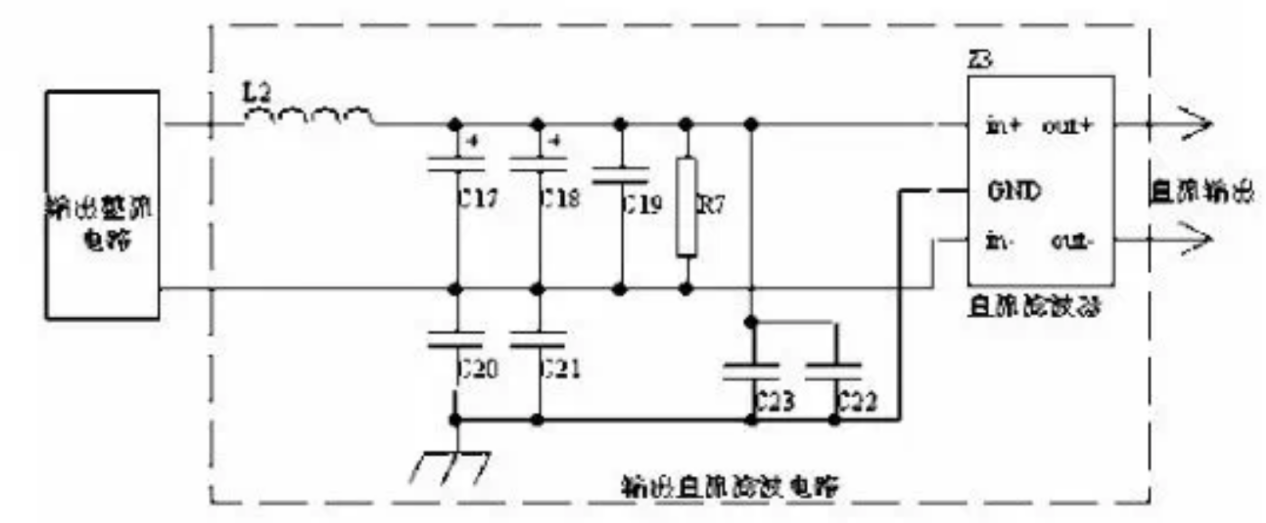

輸出整流電路中，為整流、續流二極管配置 R5C12、R6C13 吸收電路，選用軟恢復特性二極管，優先在低輸出電壓場景用肖特基二極管，減少干擾能量；輸出濾波電路采用 LC 濾波，多電容并聯減小等效串聯電阻，選閉環磁芯電感，搭配低感共模電容、三端差模電容及 EMI 濾波器，切斷干擾傳播。

輸出整流電路電磁兼容設計

（五）其他關鍵設計

開關器件防護：繼電器、接觸器線圈兩端反并聯二極管或 RC 吸收電路，交流線圈并壓敏電阻，觸頭加 RC 吸收回路，線圈與輔助電源間加 EMI 濾波器。

箱體結構：根據干擾頻率選高電導率或高導磁率金屬材料，多層屏蔽應對寬頻率干擾；優化孔洞、縫隙設計，用焊接、電磁密封墊處理搭接，通風孔選穿孔金屬板或截止波導管，必要時噴涂屏蔽漆。

元器件布局與布線：EMI 濾波器裝于機箱入口，敏感元件遠離干擾源與熱源；主電路與控制信號線、輸入與輸出線等分開走線，避免平行，間距超 20mm，用雙絞屏蔽線、同軸電纜，帶狀電纜按 “信號線 - 地線” 間隔排列。

元器件選型：選高噪聲容限 CMOS 器件、低速窄帶元件、低分布電感 SMP 元件及高頻特性好的濾波電容，控制元器件溫升。

控制電路與 PCB：合理選擇單點、多點或混合接地方式，用光電耦合器隔離地環路，靠近芯片加解耦電容；PCB 布置地線網絡，縮短關鍵信號地線，多層板中數字地與模擬地同層，降低地線阻抗與干擾耦合。

軟硬件優化：開關元件驅動脈沖加 - 5V~-10V 負電平，或用光纖傳輸驅動信號；通過軟件多次采樣等數字濾波技術，防止干擾引發誤動作。

四、結語

開關電源 EMC 設計是系統工程，比創達通過深入分析干擾源與機理，從電路、結構、軟硬件多維度制定設計方案，有效解決隔離式 DC/DC 變換器 EMC 問題，其技術經驗為各類電子產品 EMC 設計提供重要參考，助力產品滿足 EMC 標準，提升市場競爭力。
