Nx555 和 Sx555 器件是精密定時電路，能夠產生精確的時間延遲或振蕩。在延時或單穩態工作模式下，定時間隔由單個外部電阻器和電容器網絡控制。在非穩態工作模式下，頻率和占空比由兩個外部電阻器和一個外部電容器獨立控制。
*附件：na555.pdf

每個定時器的觸發電平等于大約電源電壓的三分之一，閾值電平等于大約電源電壓的三分之二。這些電平可以通過使用控制電壓引腳 （CONT） 來改變。當觸發輸入 （TRIG） 小于觸發電平時，觸發器被設置，輸出變?yōu)楦唠娖健Ｈ绻鸗RIG大于觸發電平，而門限輸入（THRES）大于門限電平，則觸發器復位，輸出為低電平。復位輸入 （RESET） 覆蓋所有其他輸入，用于啟動新的時序周期。如果RESET為低電平，則觸發器復位，輸出為低電平。每當輸出為低電平時，放電引腳 （DISCH） 和接地引腳 （GND） 之間都會提供低阻抗路徑。將所有未使用的輸入連接到適當?shù)倪壿嬰娖剑苑乐瑰e誤觸發

輸出電路能夠吸收或提供高達 200mA 的電流。工作額定為 5V 至 15V 電源。采用 5V 電源，輸出電平與 TTL 輸入兼容。

特性

• 從微秒到小時的計時
• 非穩態或單穩態作
• 可調節占空比
• TTL 兼容輸出可吸收或拉高達200mA
• 在符合 MIL-PRF-38535 的產品上，除非另有說明，否則所有參數都會經過測試。在所有其他產品上，生產過程不一定包括所有參數的測試。

參數

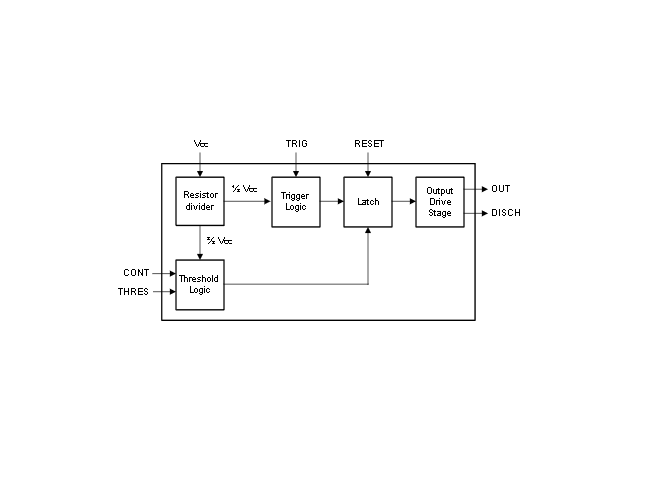

方框圖

?1. 產品概述?

• ?型號系列?：NA555、NE555、SA555、SE555，均為德州儀器（TI）生產的精密定時電路，適用于從微秒到小時級的精準延時或振蕩應用。
• ?關鍵特性?：
  • 支持單穩態（延時）或非穩態（振蕩）模式。
  • 輸出電流高達200mA（兼容TTL電平）。
  • 工作電壓范圍：4.5V至16V（SE555擴展至18V）。
  • 溫度范圍覆蓋-55°C至+125°C（部分型號）。

?2. 功能模式?

• ?單穩態模式?：通過外部電阻（RA）和電容（C）控制延時，公式為 t = 1.1 × RA × C。
• ?非穩態模式?：通過兩個電阻（RA、RB）和電容（C）獨立調節頻率與占空比，頻率公式為 f ≈ 1.44 / (RA + 2RB) × C。

?3. 引腳與電路設計?

• ?核心引腳?：
  • TRIG（觸發輸入）：啟動單穩態定時。
  • THRES（閾值輸入）：與CONT引腳共同控制比較器閾值。
  • DISCH（放電端）：電容放電通路。
• ?典型電路?：
  • 單穩態：觸發信號啟動定時，電容充電至閾值后復位。
  • 非穩態：通過RA、RB分壓實現自激振蕩。

?4. 電氣參數?

• ?閾值電壓?：典型值為2/3 VCC（THRES）和1/3 VCC（TRIG）。
• ?輸出能力?：低電平輸出電流達200mA（VCC=15V時）。
• ?溫度穩定性?：時序誤差典型值為50ppm/°C（單穩態）。

?5. 應用場景?

• ?基礎功能?：脈沖生成、頻率分頻、延時控制。
• ?進階應用?：
  • 丟失脈沖檢測（需輸入高電平觸發）。
  • 脈寬調制（PWM）和脈位調制（PPM）。
  • 多級時序控制（串聯單穩態電路）。

?6. 設計注意事項?

• ?電源去耦?：建議VCC引腳就近放置0.1μF陶瓷電容。
• ?抗干擾?：未使用的輸入引腳需接邏輯電平避免誤觸發。
• ?熱管理?：高負載時注意封裝熱阻（如SOIC封裝θJA≈125°C/W）。
