?TRF3761系列整數N鎖相環(PLL)與集成VCO芯片技術文檔總結
TRF3761 是高性能、高度集成的頻率合成器系列， 針對高性能應用進行了優化。該TRF3761包括一個低噪聲、電壓控制的 振蕩器 （VCO） 和整數 N PLL。
TRF3761集成了分頻 1、2 或 4 選項，以實現更靈活的輸出頻率 范圍。它通過 3 線串行編程接口 （SPI） 接口進行控制。對于電源 敏感應用TRF3761可以通過 SPI 接口或通過外部 chip_en引腳 2。
*附件：trf3761-a.pdf
特性
- 完全集成的VCO
- 低相位噪聲：–137dBc/Hz（在600kHz時，f
VCO
1.9GHz） - 低本底噪聲：10MHz失調時為–158dBc/Hz
- 整數-N PLL
- 輸入?yún)⒖碱l率范圍：10MHz至
104MHz - VCO 頻率除以 2-4 輸出
- 輸出緩沖器使能引腳
- 可編程電荷泵電流
- 硬件和軟件斷電
- 3線串行接口
- 單電源：4.5V至5.25V工作電壓
參數
方框圖
1. 產品概述?
TRF3761是德州儀器(TI)推出的高性能頻率合成器系列，包含TRF3761-A至TRF3761-K共11種型號，均采用40引腳VQFN封裝（6mm×6mm）。核心特性包括：
- ?集成VCO?：支持1.49GHz至2.29GHz頻率范圍（具體頻段因型號而異）
- ?低相位噪聲?：典型值-137dBc/Hz @600kHz偏移（1.9GHz VCO頻率）
- ?整數N分頻PLL?：支持10MHz至104MHz參考輸入頻率
- ?可編程輸出分頻?：支持÷1/÷2/÷4輸出模式
- ?3線SPI接口?：支持寄存器編程控制
?2. 關鍵參數?
- ?電源電壓?：4.5V至5.25V單電源供電
- ?相位噪聲性能?：典型值-158dBc/Hz @10MHz偏移
- ?輸出功率?：?jiǎn)味?dBm，差分3dBm（典型值）
- ?工作溫度?：-40°C至+85°C
?3. 應用領域?
?4. 功能模塊?
- ?VCO核心?：LC諧振腔設計，各型號優化不同頻段
- ?分頻鏈?：支持÷1/÷2/÷4可編程輸出
- ?N分頻器?：包含雙模預分頻器（8/9至64/65）、6位A計數器（0-63）、13位B計數器（3-8191）
- ?參考分頻器?：14位RDiv（1-16383分頻比）
- ?電荷泵?：可編程電流（1.4mA至11.2mA）
?5. 寄存器配置?
- ?寄存器1?：控制電荷泵電流、輸出分頻模式、反沖脈沖寬度等
- ?寄存器2?：設置VCO校準頻率和參考時鐘
- ?寄存器3?：配置A/B計數器及鎖相控制

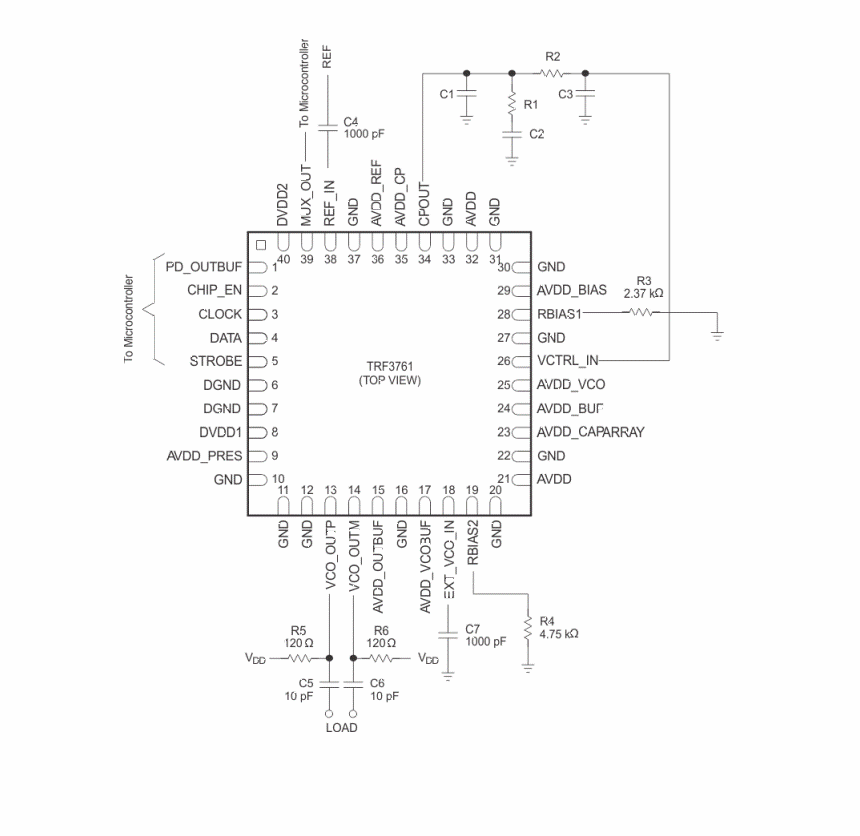

?6. 典型應用設計?
