天線設計：

1、天線類型選擇

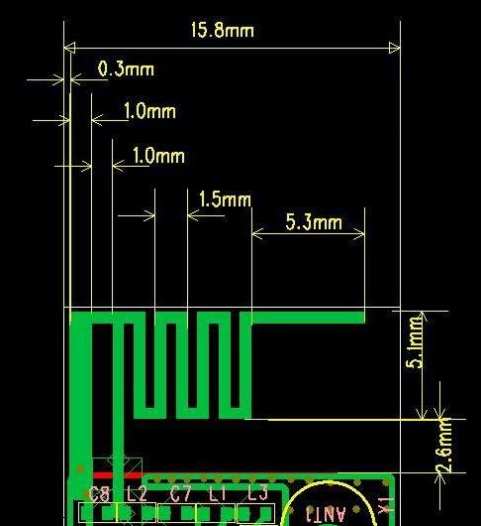

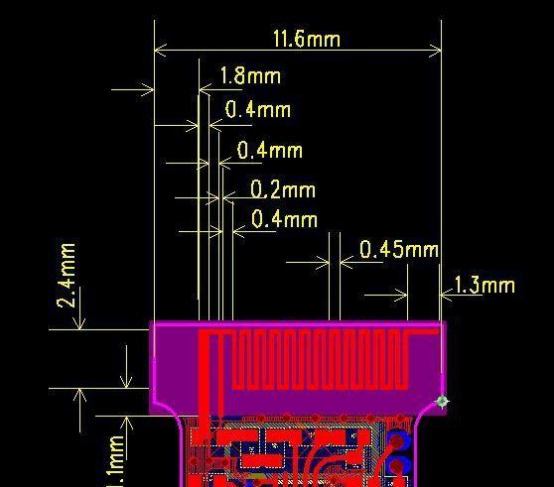

PCB 天線：如倒F天線(IFA)、蛇形天線(MIFA)(適合低成本設計)。

外接天線：如陶瓷天線(體積小)、棒狀天線(高增益)。

2、2.4g射頻電路天線最佳長度

2.4GHz射頻天線的最佳長度約為12.5厘米(0.125波長)，而天線的寬度則取決于具體的天線設計和材料。

2.4GHz射頻天線的最佳長度是由其工作頻率決定的。根據公式λ=，其中c是光速(約300,000公里/秒)，f是頻率(2.4GHz)，可以計算出波長λ約為0.125米(12.5厘米)。因此，2.4GHz射頻天線的最佳長度約為12.5厘米，通常使用1/4波長的導線，即約3.125厘米。

3、天線周圍凈空

天線區域禁止鋪銅，周圍≥5mm無金屬構件(如螺絲、外殼)。

4、地平面與屏蔽設計

PCB 天線通常需要局部地(如倒 F 天線的接地點)，但避免大面積鋪銅。

外接天線的接地引腳需低阻抗連接至主地(多過孔)

射頻電路布局設計

1、射頻區域獨立:將射頻電路(RFIC、PA、LNA、天線)與其他數字電路(MCU、電源)物理隔離，避免干擾。

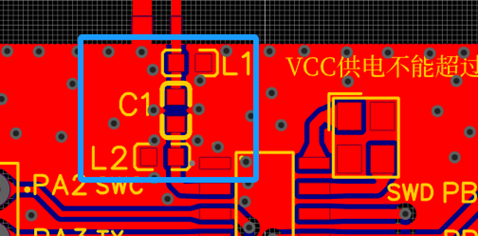

2、射頻電路器件:射頻電路器件相互靠近一些，也要靠近芯片一些，距離太遠可能會失去匹配作用。

3、射頻的走線

射頻走線的長度要盡量短，線寬嚴格按照計算好的值去設定。在走線時尤其要注意的是，射頻走線中不要有任何帶有尖狀的折點，在走線的轉折處，最好要用弧線來實現。

阻抗控制

在我們進行原理設計與仿真之后，在 Layout 中很值得注意的一件事情就是阻抗控制。眾所周知，我們應該盡量保證走線的特征是 50 歐姆，這主要和線寬有關。

過孔的位置：

首先，射頻走線的旁邊的地線最好能通過過孔打穿，接到底層或者中間層的地平面上，這樣可以是任何干擾信號或者輻射有最短的到地的通路，但是，過孔與射頻信號線的距離又不能太近，否則會嚴重影響射頻信號質量，在實際的設計過程中可靈活把握。

其次,在面積較大的地平面處,我們通常會放置很多的過孔用于連接不同層的地。這在射頻電路的布線中，要注意的就是大過孔要沒有規律的打，最好能弄成菱形的，這樣可以最大限度的抑制各種干擾。

晶振布局：

1、短走線近芯片：減少寄生電感和電容，降低信號衰減和干擾。晶振布局要盡可能靠近芯片，時鐘才準確。

2、遠離干擾源：避免與射頻信號、高速數字線、電源線平行走線。

3、完整地平面：晶振下方必須保持連續的地平面，提供低阻抗回流路徑。

4、對稱布局：負載電容(C1/C2)對稱放置，確保起振穩定。
