淺析晃電成因與治理：如何為低壓敏感設備構建末端防御

在工業電力系統中，“晃電”是一個不容忽視的技術難題。所謂晃電，根據國家標準GB/T 30137-2013的定義，是指工頻電壓方均根值突然降至額定值的90%～10%，持續時間為10ms～1min后恢復正常的現象。這類電壓暫降或短時中斷雖持續時間極短，卻足以對敏感設備造成嚴重影響。

圖片1 電壓暫降波形示意圖

晃電的成因多樣，包括短路故障、絕緣閃絡、大功率電機啟動、雷擊浪涌以及備自投或快切裝置切換等。尤其對石油化工、半導體制造、精密加工等行業，電壓暫降可能導致生產線中的重要設備——如接觸器、變頻器、PLC等——發生脫扣或停機，造成生產中斷甚至產品報廢，帶來顯著的經濟損失。

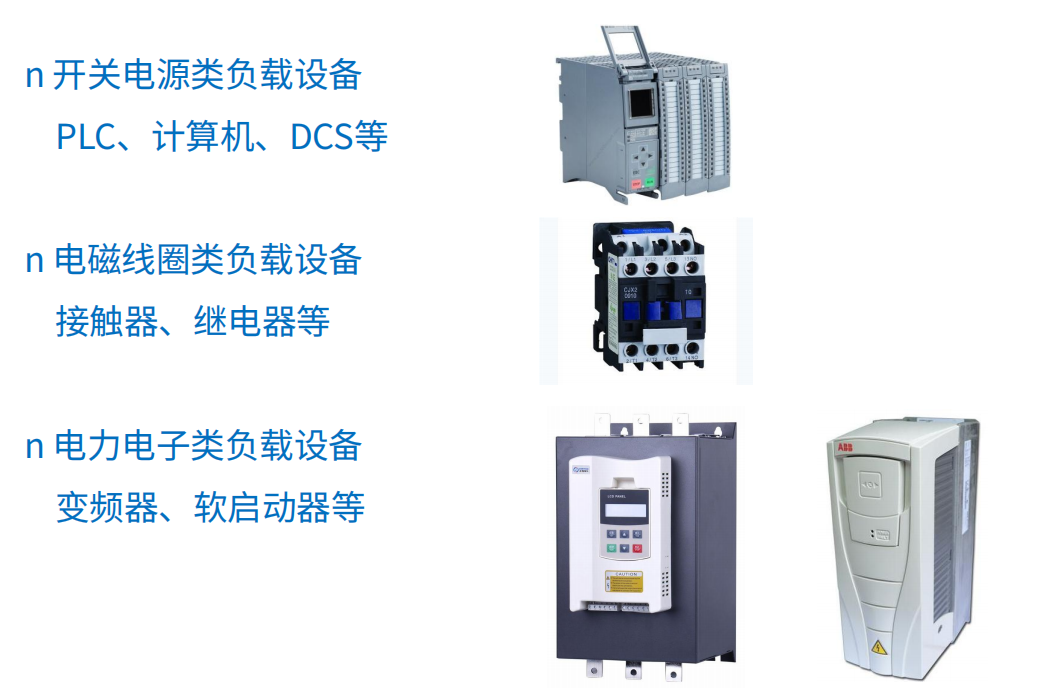

圖片2 敏感設備分類列表圖

針對這一問題，目前常見的治理方式包括UPS供電、選用防晃電接觸器、再起動控制以及采用專用抗晃電裝置等。不同治理方式各有優劣，但從成本與效果綜合考量，越靠近設備末端的治理，往往越具經濟性與實效性。

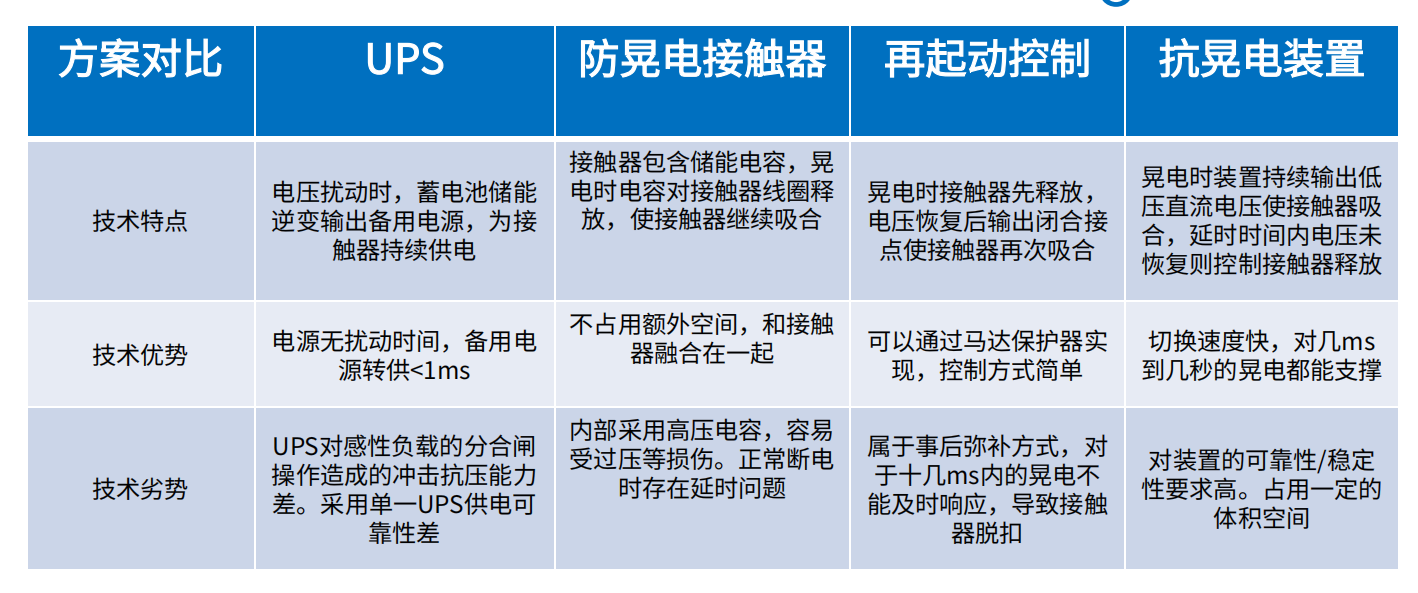

圖片3 治理方案對比表

以安科瑞電氣的ARD-KHD-S03系列抗晃電裝置為例，該產品專為低壓電動機回路及變頻/軟啟回路設計，可在晃電發生時維持接觸器吸合狀態，或在電壓恢復后實現自動再起動，有效避免因電壓暫降導致的非計劃停機。

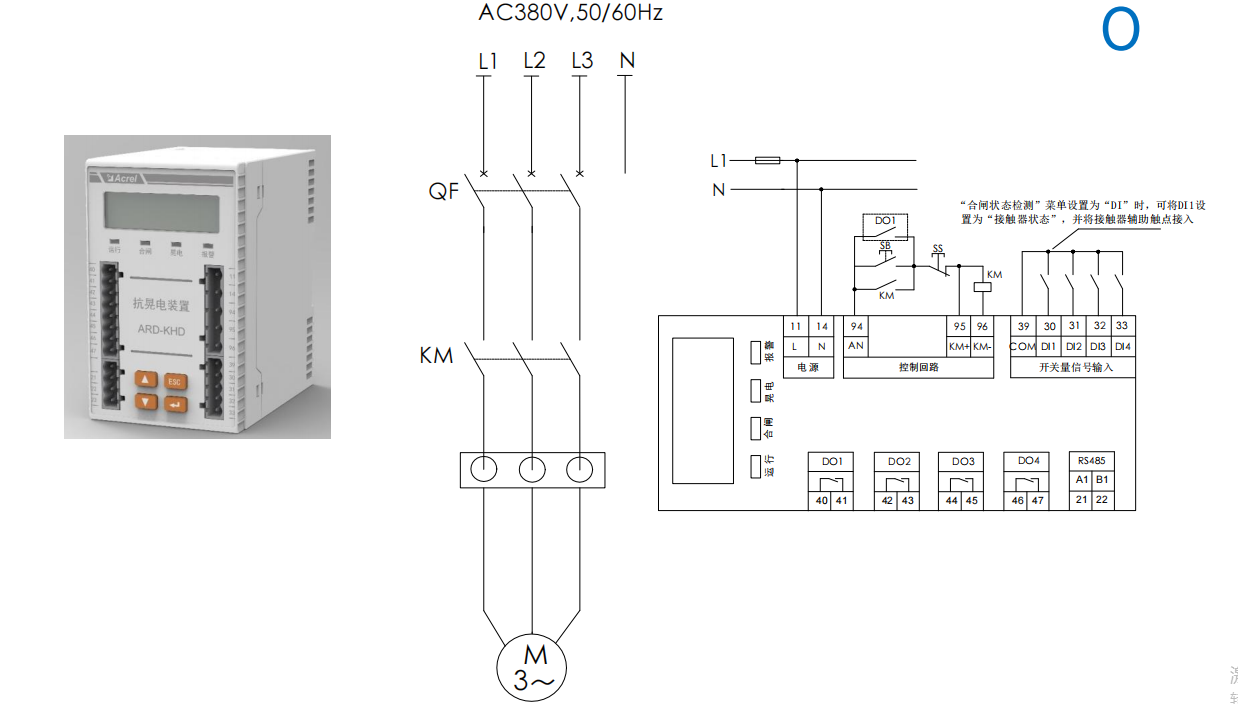

圖片4 ARD-KHD-S03接線示意圖

該裝置具備多種工作模式，支持節能運行與晃電保持，并可在設定時間內檢測電壓恢復情況，實現智能再啟控制。其設計兼容常規接觸器與智能馬達保護器，適用于AC220V/380V等多種電壓規格的回路。

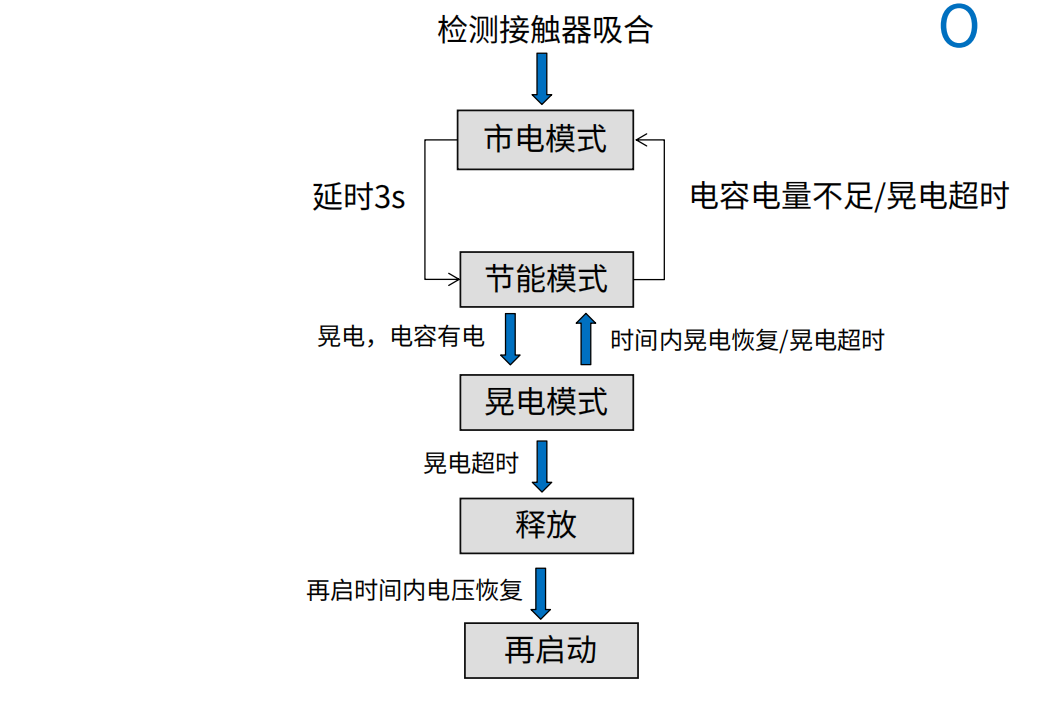

圖片5 ARD-KHD-S03動作邏輯流程圖

不僅如此，在變頻器與軟啟動器回路中，安科瑞也提供了相應解決方案。ARD-KHD-S03F型裝置可應對變頻器因直流母線電壓跌落而保護停機的情況，通過快速重啟與狀態判斷，恢復設備運行，減少生產中斷風險。

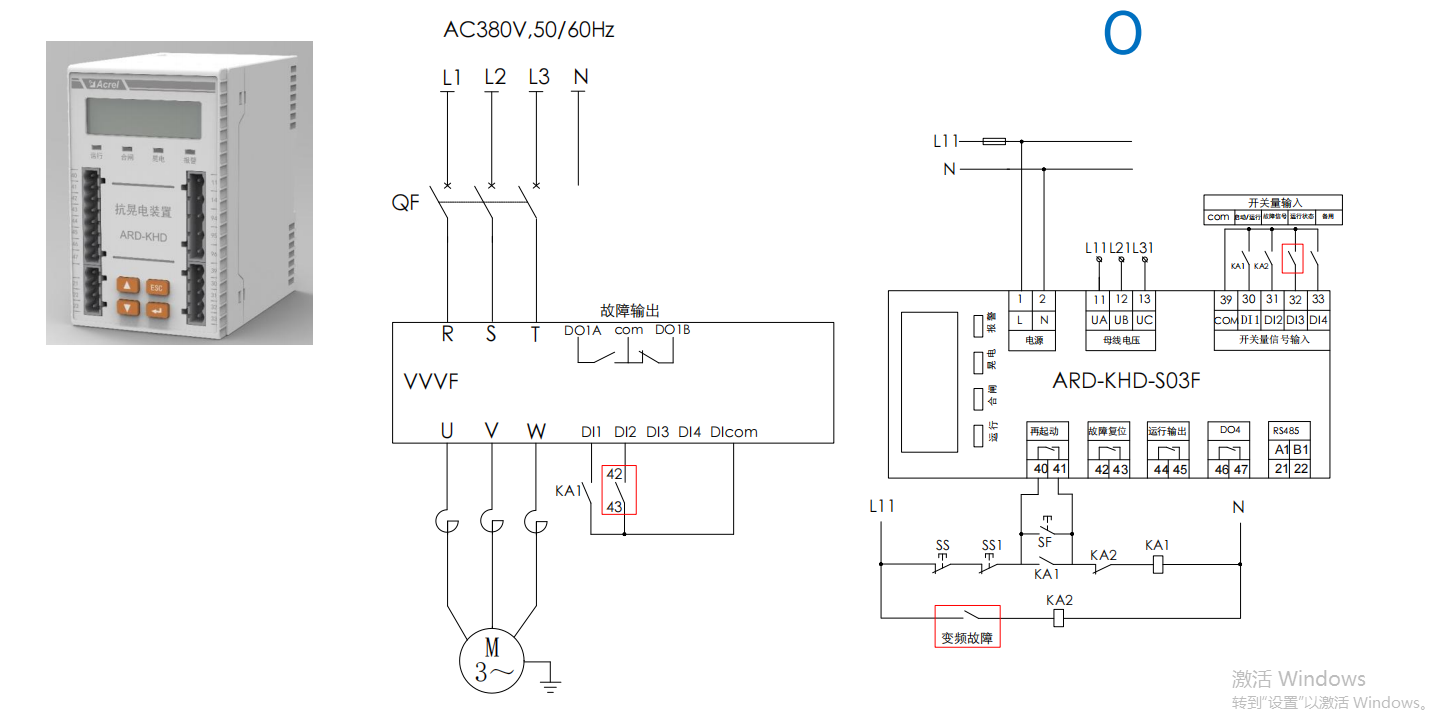

圖片6 ARD-KHD-S03變頻回路治理方案示意圖

此類裝置已在多個工業項目中實際應用。例如在樂亭信泰化工、開封華瑞新材料、蒙蘇經濟開發區零碳產業園等項目中，安科瑞抗晃電裝置均實現了預期功能，保障了連續生產，獲得用戶認可。

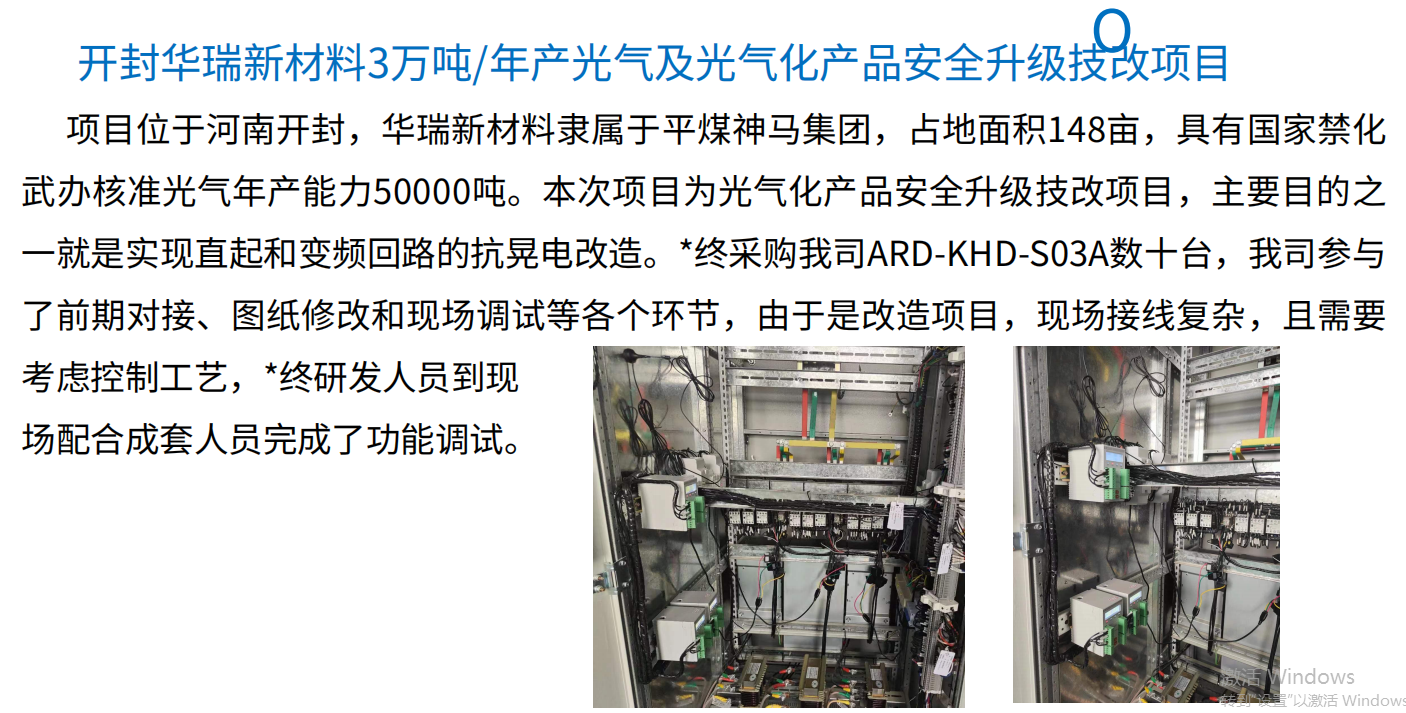

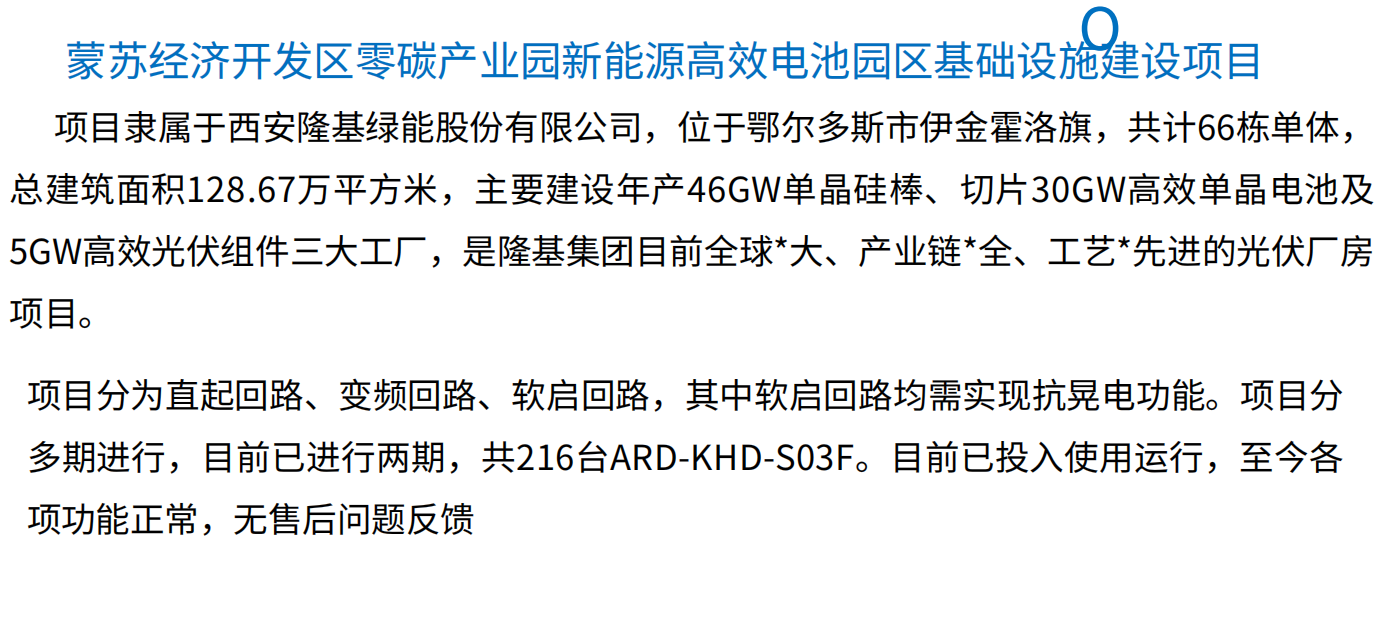

圖片7項目案例介紹

在日益強調供電可靠性與電能質量的今天，針對晃電現象采取有針對性的治理措施，已成為許多工業企業尤其是流程制造領域的共識。通過合理選型與系統設計，安科瑞相關產品可為低壓回路提供有效的電壓暫降免疫力，助力用戶實現平穩運行。
詳細了解可咨詢13641854052
