工業控制設備的電源管理核心在于其高效可靠的電源轉換模塊。相較于傳統的線性穩壓器，XBL4015降壓型DC/DC轉換器通過其拓?fù)浣Y(jié)構能實現高效率的電壓轉換。本文推薦專為工業控制電源優化的XBL4015高性能降壓型DC/DC轉換器，它具備4.5V~36V寬輸入電壓范圍，適應工業現場波動；采用先進的自適應控制技術，動態響應快，最大5A帶載，確保負載突變穩定；轉換效率高，最高可達93%，顯著降低功耗與發熱，提升系統可靠性。

產品概述

XBL4015是一款固定頻率為180KHz的PWM降壓型DC/DC轉換器，能夠以高效率、低紋波和優異的線性及負載調節性能驅動5A負載。其設計精簡，所需外部組件數量少，簡化了使用流程，并且內置頻率補償和固定頻率振蕩器，使得整個系統設計更為高效與便捷。

產品選用設計優勢

高效率與低紋波輸出

確保在多種應用場景下提供穩定的電源輸出，減少對后續電路的影響。

優異的線性和負載調節性能

能夠在輸入電壓和負載電流變化時，保持輸出電壓的穩定。

最少外部組件

簡化設計，降低系統復雜度和成本

內置頻率補償和固定頻率振蕩器

減少外部補償組件，提高系統穩定性，方便客戶開發。

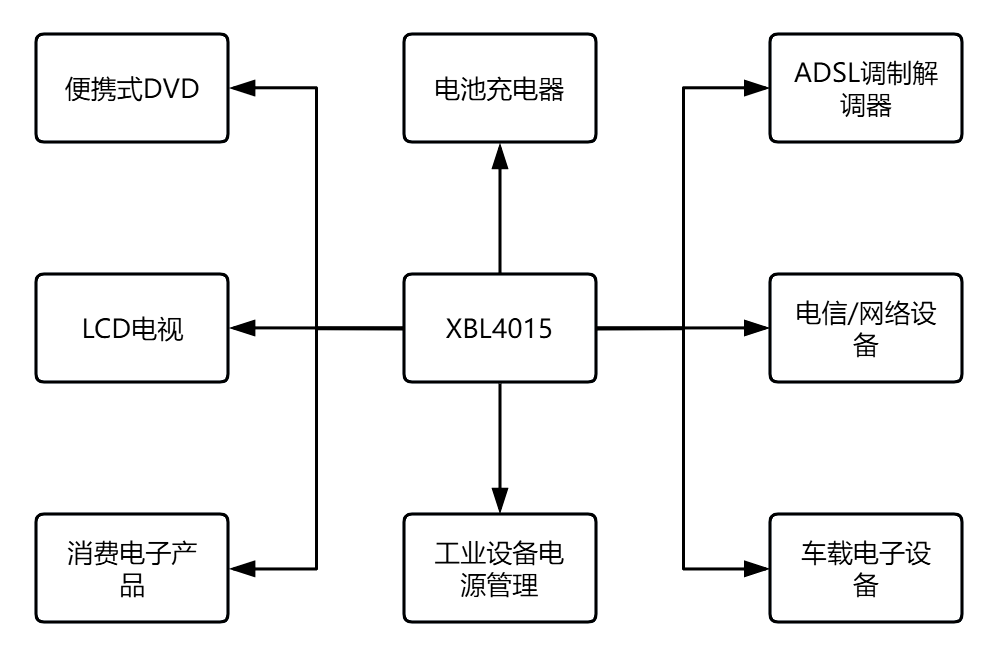

電池充電器

引腳配置

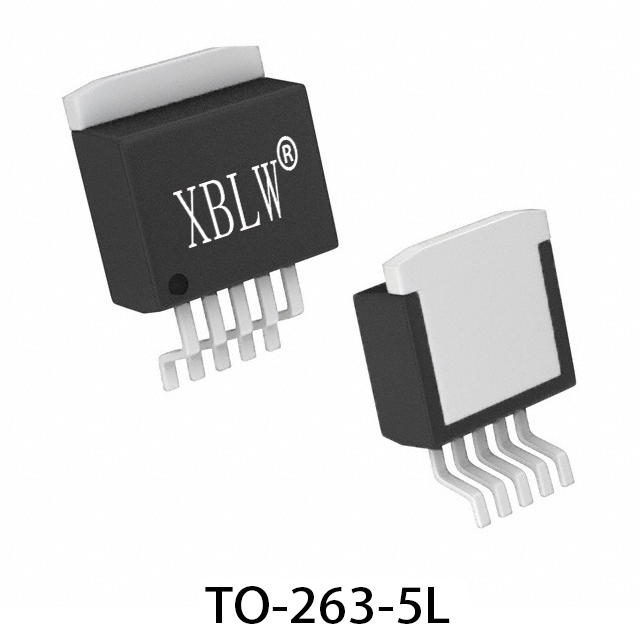

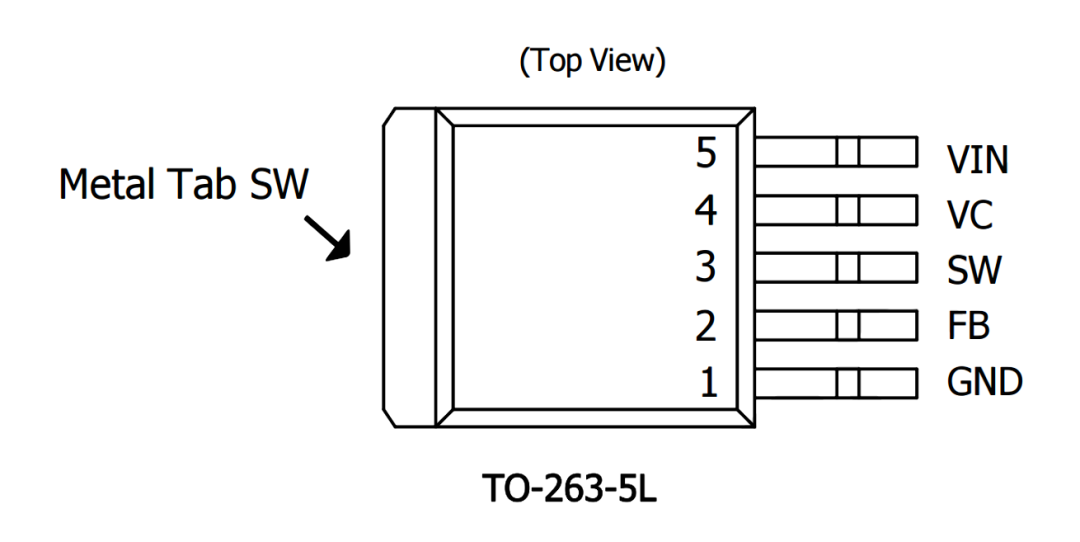

采用TO-263-5L封裝，具體引腳定義如下（頂部視圖）：

-VIN：電源輸入引腳，連接輸入電源正極。

-VC：控制引腳，用于關斷功能。

-SW：開關引腳，連接電感和續流二極管。

-FB：反饋引腳，用于輸出電壓調節。

-GND：接地引腳，所有電路的公共地。

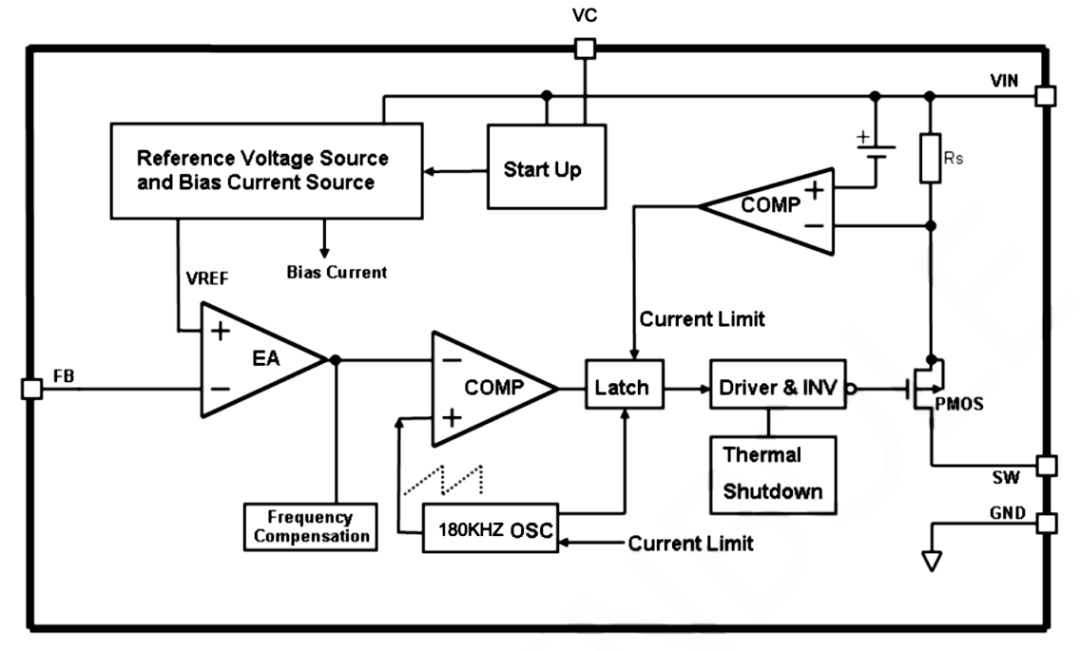

功能框圖

XBL4015包含多個功能模塊，如參考電壓源、啟動和偏置電流源、誤差放大器（EA）、反饋（FB）補償（COMP）等，共同實現高效的降壓轉換功能。

絕對最大額定值

VIN（輸入電壓）：最大值為36V

VC（控制電壓）：最大值為36V

工作溫度范圍：-40°C至+125°C

儲存溫度范圍：-65°C至+150°C

IOUT（輸出電流）：最大值為5A

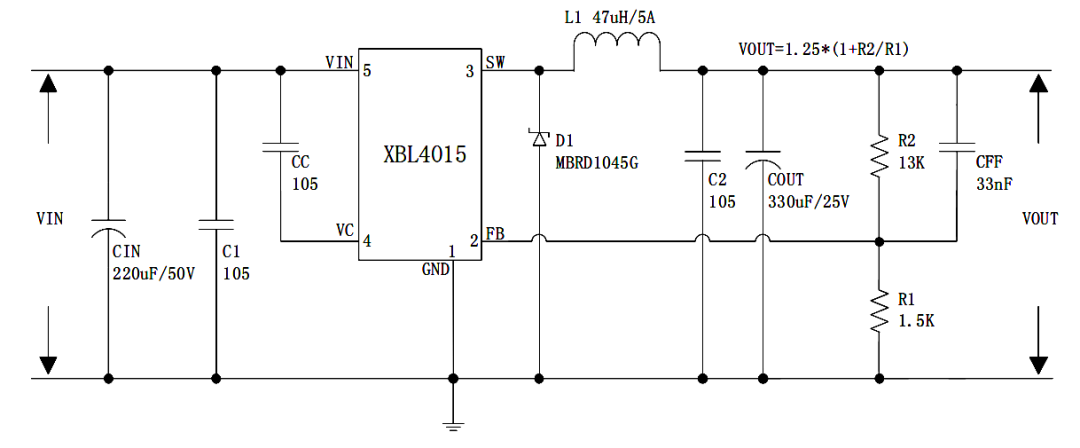

5V/5A輸出典型應用電路

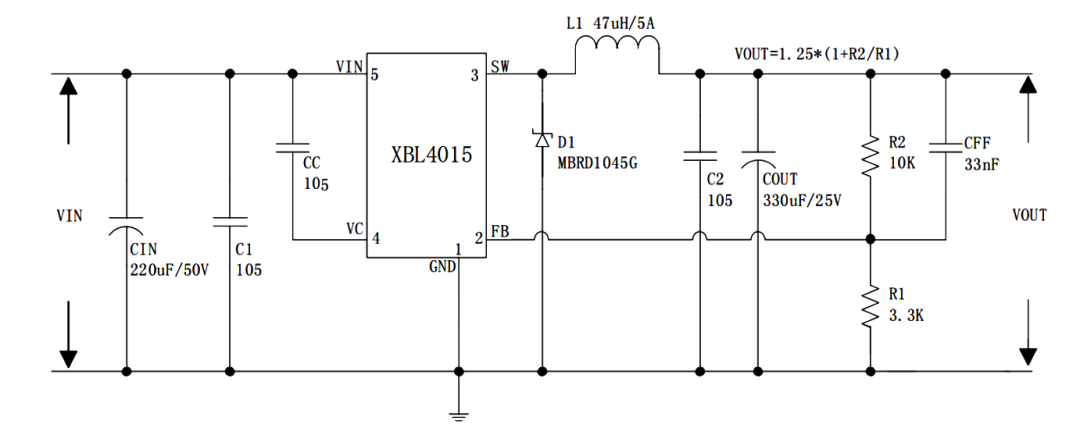

12V/4A降壓轉換電路典型系統應用

以輸出12V/4A為例，提供典型應用電路和效率曲線，能夠幫助用戶了解在特定輸出條件下的性能和設計要求。

-輸入電壓范圍：15V至36V。

-輸出電壓：12V。

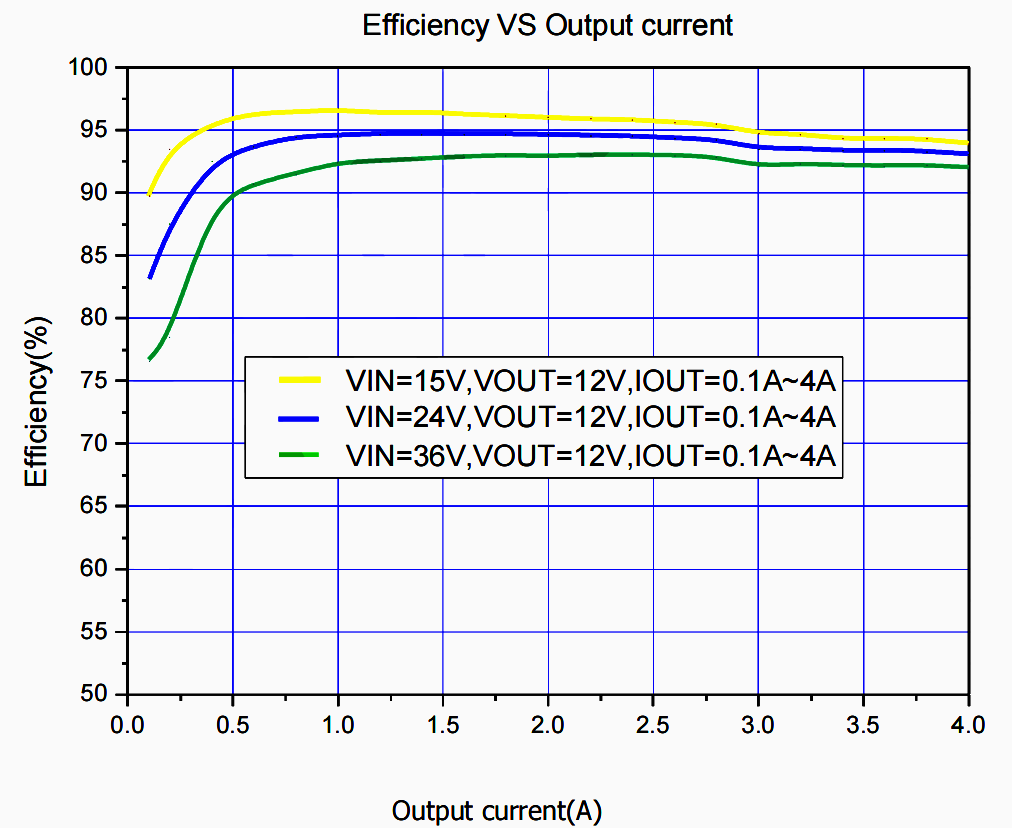

輸出效率曲線

總結

綜上所述，在工業控制電源應用中，XBL4015憑借其4.5V~36V寬輸入電壓范圍，輕松應對現場電壓波動，大幅提升系統供電穩定性；高達5A的持續輸出電流能力，為后級負載提供充沛動力并確保充足設計裕量；最高93%的轉換效率顯著降低功耗與使用溫度，其優異的熱管理能力完美適配工業電源7×24小時不間斷運行的嚴苛需求。
