Texas Instruments ADCx120Q1EVM-PDK和PCMD3140Q1EVM-PDK評估模塊非常適合用于測試PCM3120-Q1和PCMD3140-Q1器件的功能。PCM3120-Q1器件是一款立體聲高性能音頻模數轉換器 (ADC)，設計用于聲控系統、專業麥克風、音頻會議、便攜式計算、通信和娛樂應用。TI PCMD3140-Q1是一款高性能脈沖密度調制 (PDM) 輸入到時分復用 (TDM) 或I^2^S輸出轉換器，支持對PDM麥克風輸入的多達四個數字通道進行同時采樣。

數據手冊：*附件：Texas Instruments ADCx120Q1EVM-PDK & PCMD3140Q1EVM-PDK評估模塊數據手冊.pdf

ADCx120Q1EVM-PDK and PCMD3140Q1EVM-PD評估模塊與靈活的音頻轉換器主板AC-MB配對，該主板可為評估模塊提供電源、控制和數字音頻數據。

特性

• ADCx120Q1EVM-PDK
  • 高性能音頻ADC：106dB動態范圍
  • 提供板載麥克風，用于語音記錄測試
  • 直接訪問數字音頻信號和控制接口，以便于終端系統集成
  • 與PC的USB連接可提供電源、控制和音頻流數據，以便于評估
• PCMD3140Q1EVM-PDK
  • 四通道PDM輸入到TDM或I^2^S輸出轉換器
  • 提供板載數字麥克風，用于語音記錄測試
  • 直接訪問數字音頻信號和控制接口，以便于終端系統集成
  • 與PC的USB連接可提供電源、控制和音頻流數據，以便于評估

PCMD3140EVM-PDK PCB布局

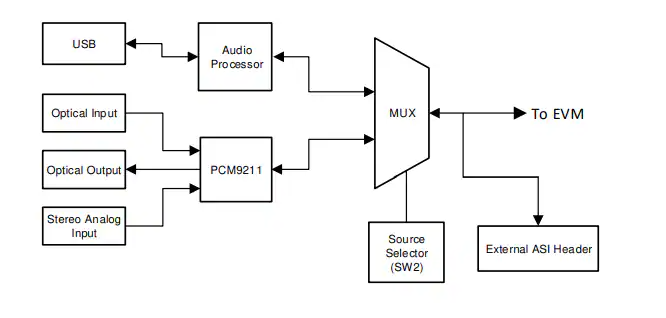

AC-MB音頻串行接口路由

ADCx120Q1EVM-PDK & PCMD3140Q1EVM-PDK評估模塊技術解析

一、產品概述

ADCx120Q1EVM-PDK和PCMD3140Q1EVM-PDK是德州儀器(TI)推出的高性能音頻ADC評估模塊，主要用于評估PCMx120-Q1系列器件（包括PCM3120-Q1、PCM5120-Q1、PCM6120-Q1）以及PCMD3140-Q1數字麥克風接口器件的性能。該評估套件由以下兩部分組成：

1. ?AC-MB主板?：提供電源、控制和數字音頻信號接口
2. ?PCMx120-Q1EVB子板?：包含PCMx120-Q1器件及其輸入連接

二、關鍵特性

1. 硬件特性

• ?輸入配置靈活性?：
  • 支持線路輸入（差分2-VRMS或單端1-VRMS）
  • 板載麥克風（1個ICS-40740模擬麥克風和1個T5818數字麥克風）
  • 外部麥克風接口（支持2個模擬或4個數字麥克風組合）
• ?電源系統?：
  • 單5V供電
  • 板載LDO提供1.8V/3.3V可選IOVDD
  • 電源狀態指示燈（POWER LED）
• ?接口選項?：
  • USB音頻接口（默認32-bit/48kHz TDM格式）
  • 光纖/模擬輔助輸入
  • 外部ASI接口（支持連接測試設備如Audio Precision PSIA）

2. 軟件特性

• 支持PurePath Console 3(PPC3)圖形化開發套件
• 提供預設配置文件（如板載麥克風預設）
• 支持Matlab音頻采集（需Audio Toolbox）

三、軟件配置指南

1. PurePath Console 3安裝

1. 從TI官網下載PPC3安裝包
2. 運行安裝向?qū)瓿砂惭b
3. 啟動PPC3后選擇PCMx120-Q1應用模塊

2. 快速啟動步驟

1. 加載預設文件（如"On Board Microphone"）
2. 配置MIC偏置電壓（通過Audio Config標簽頁）
3. 將設備從待機模式切換到活動模式
4. 通過音頻軟件捕獲輸出信號

3. 音頻串行總線配置

可通過GUI修改ASI格式：

• 協議格式：I2S/TDM
• 字長：16/24/32位
• 時隙分配：可自定義每個通道的左右時隙

四、典型應用場景

1. ?車載音頻系統評估?：
   • 評估PCMx120-Q1在引擎噪聲環境下的性能
   • 測試多麥克風波束成形配置
2. ?專業音頻設備開發?：
   • 高保真錄音設備原型設計
   • 多通道音頻采集系統驗證
3. ?語音識別系統?：
   • 評估器件在語音活動檢測(VAD)模式下的表現
   • 測試低功耗喚醒功能

五、設計注意事項

1. ?布局建議?：
   • 保持模擬輸入走線短且對稱
   • 數字和模擬地平面適當分割
   • 敏感信號遠離高頻噪聲源
2. ?電源設計?：
   • 建議AVDD和IOVDD使用相同電壓（當使用GPIO1作為PDM時鐘時）
   • 確保電源去耦電容靠近器件引腳
3. ?熱管理?：
   • 連續工作時監測器件溫度
   • 高環境溫度下建議降低采樣率
