近期成都某企業客戶送修一臺TREK610E功率放大器，報修故障為沒有高壓輸出。對儀器進行初步檢測，確認故障與客戶描述一致。

維修案例：TREK 610E功率放大器無輸出維修

?

一、報修故障：無輸出

二、儀器外觀檢測：

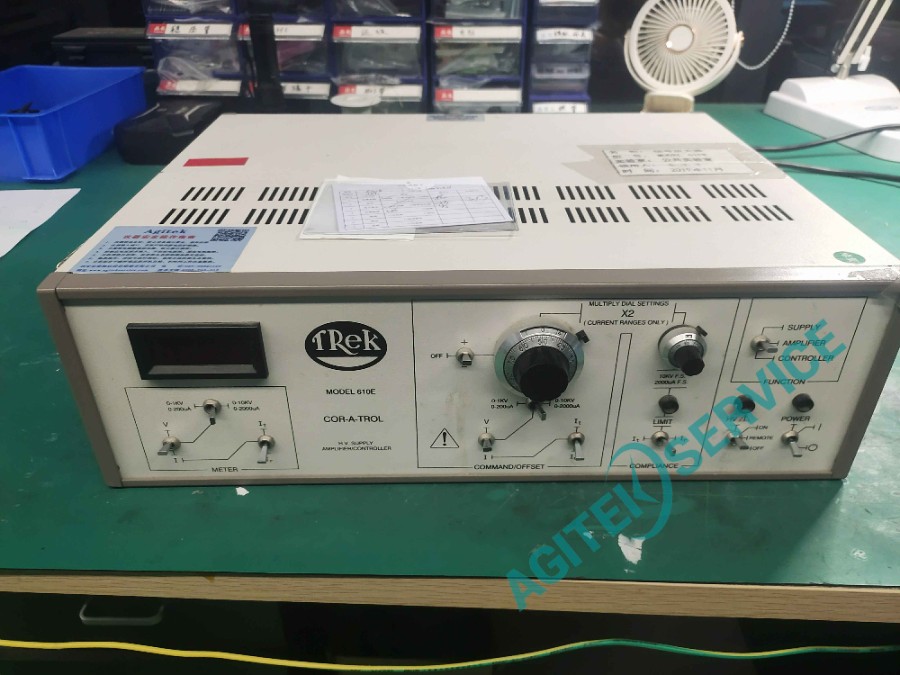

儀器外觀完好，無破損

三、維修過程：

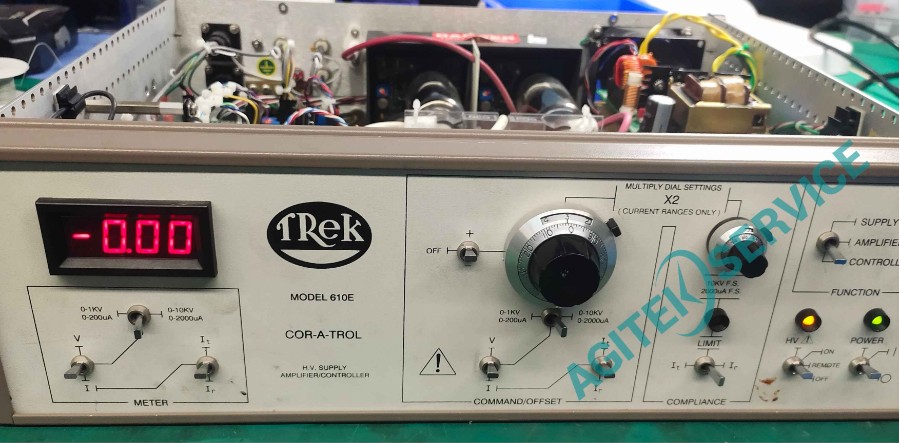

給儀器通電顯示正常，開啟輸出沒有電壓，隨后由工程師更換損壞的運放芯片，清理儀器內部積灰。

四、性能測試：

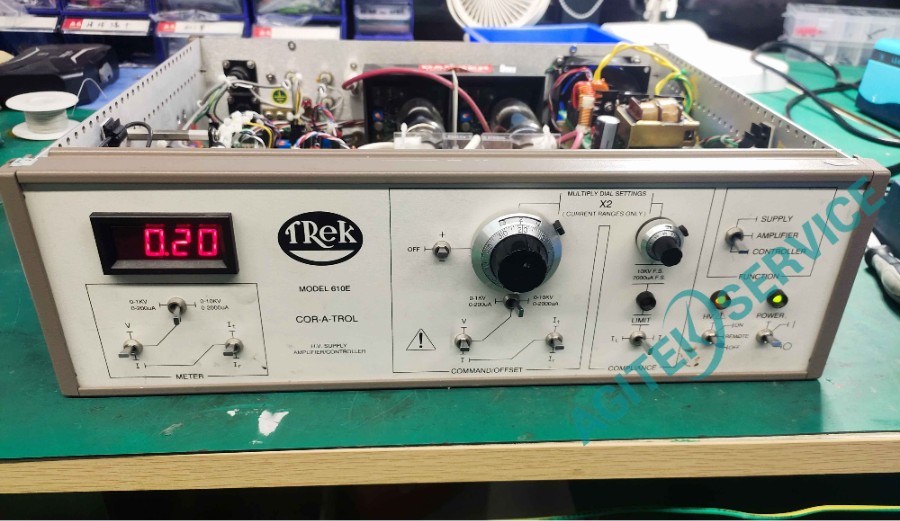

電壓 電流調節均正常，指標性能均合格，通訊正常。

五、TREK 610E功率放大器安泰維修中心可維修故障：

1.完全無聲：功放或電源出現故障，導致無聲音輸出。

2.無聲故障：無音頻信號聲，但有電流聲。

3.聲音音輕：聲音音量小，可能是功放放大量不夠。

4.噪聲大：放大器存在感應噪聲、爆裂聲、交流聲和白噪聲等。

5.嘯叫故障：出現高頻或低頻嘯叫聲。

6.輸出幅值與理論值有較大差距：實際輸出幅值與理論值不符。

7.輸出電壓波形失真：輸出電壓波形與理論波形不符，出現失真。

8.設備異常過載：設備因過載而無法正常工作。

9.顯示屏無法點亮：設備開機后顯示屏無法點亮。

10.功放管損壞：功放管因過電壓擊穿或過功耗燒毀而損壞。

11.供電問題：供電線路問題導致功率放大器損壞。

六、TREK 610E功率放大器操作規范與安全：

1.熟悉設備規格與模式

TREK 610E支持六種高壓操作模式（如高壓放大器、跨導放大器、電流源等），使用前需根據應用場景選擇合適模式。

確認輸出電壓范圍（0至±1KV或±10KV）及電流范圍（0至±200μA或±2000μA），避免超限使用導致設備損壞。

2.輸入與輸出配置

輸入信號：需匹配設備規格（如高壓放大器模式輸入為0至±10V DC或Peak AC），避免信號過強引發失真。

輸出連接：確保負載阻抗大于設備負載上限值，防止短路或過載。測試時若負載阻抗不明確，需從低倍數逐步增加輸出。

3.增益與功率控制

合理設置增益，避免過高導致信號失真或設備過熱。

控制輸入功率在最大輸入功率范圍內，防止設備損壞或性能下降。
