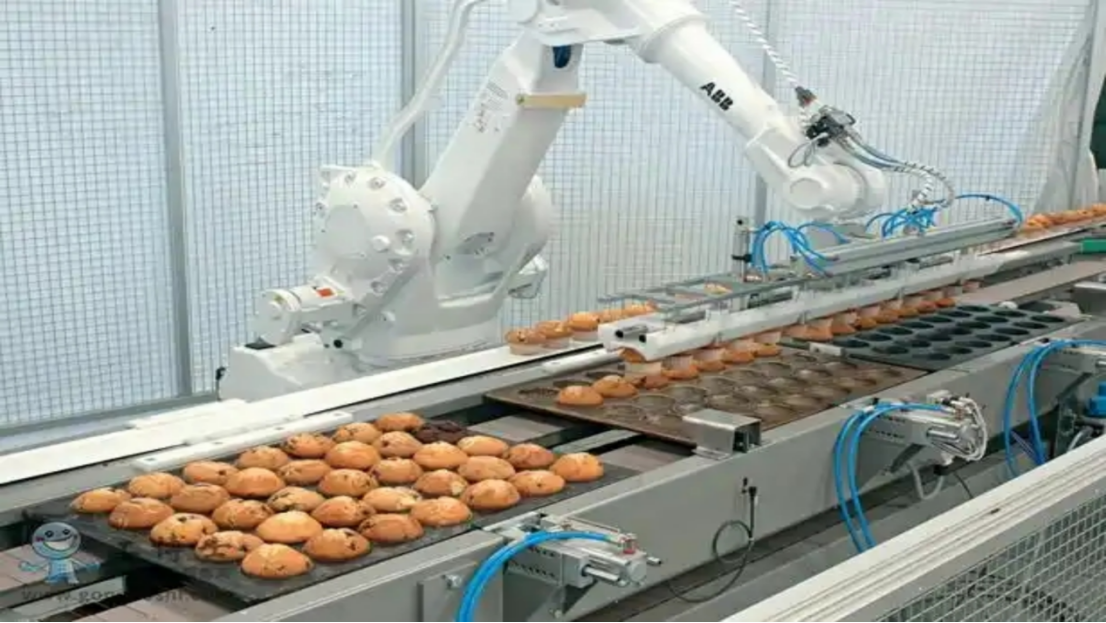

中秋佳節將至，某知名月餅廠的搬運車間卻曾面臨一項棘手難題：羅克韋爾PLC控制的輸送系統與高效機械手臂之間因協議不同無法協同工作，導致月餅禮盒裝箱效率低下。傳統人工搬運不僅速度慢，且易造成包裝磨損。如何打通EtherNet/IP與EtherCAT兩大工業協議壁壘，成為提升產能的關鍵。

一、網關核心作用與配置要點

項目采用多協議網關（疆鴻智能JH-EIP-MECT），實現EtherNet/IP從站到EtherCAT主站的轉換。網關硬件需滿足車間環境要求（溫度0-55℃、濕度5-95%），配置過程分為三步：

1. 硬件連接：羅克韋爾CompactLogix PLC的網口接入網關EtherNet/IP端，機械手臂控制器接入EtherCAT端；
2. 協議映射：通過網關配置軟件建立數據映射表，將PLC的輸入輸出點與機械手臂的控制地址關聯；
3. 參數優化：設置EtherCAT分布式時鐘（DC）同步模式，將周期時間調整為2ms，確保運動控制精度。

二、調試過程中的挑戰與解決方案

調試初期出現機械手臂動作延遲，經排查發現網關的PDO（過程數據對象）配置未匹配機械手臂的伺服驅動參數。通過以下措施實現優化：

• 使用Wireshark抓包分析EtherNet/IP數據流，調整CIP連接超時時間為500ms；
• 在EtherCAT段啟用DC同步補償，將抖動控制在100ns以內；
• 針對月餅禮盒重量差異（300-800g），在PLC中增加動態扭矩補償算法，避免搬運滑落。

三、案例驗證與效益提升

參考廣州某糕點廠同類改造項目（2022年實施），網關穩定運行后取得顯著成效：

• 機械手臂定位精度達±0.1mm，破損率下降90%；
• 生產線節拍從原12秒/箱提升至7秒/箱；
• 支持柔性生產，每日可快速切換蓮蓉、五仁等6種禮盒規格。

該月餅廠項目經兩周試運行后，中秋產能峰值期間單線日均處理量達3萬盒，同比提升130%，且避免了因協議異構導致的系統宕機風險。

結語

工業協議網關的深度應用，不僅是技術聯通，更是生產理念的升級。通過精準配置與調試優化，傳統食品工廠也能構建高可靠性、高柔性的自動化生態。隨著工業互聯網發展，此類協議轉換方案將在更多場景中發揮橋梁價值，讓古老節日與現代科技和諧共鳴。
