引言

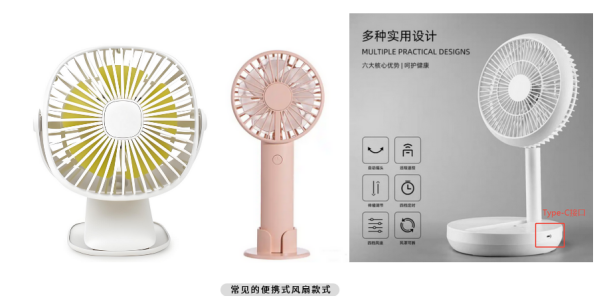

便攜式風扇作為夏季常用的辦公及家用必備的產品，其核心功能依賴于高效穩定的電源管理方案。針對便攜風扇輕量化與高功率矛盾，F(xiàn)P6296通過單節鋰電池15W（5V/3A）和雙節鋰電池30W（12V/2.5A）雙模式輸出，實現手持設備到工業級散熱場景全覆蓋。內置過流保護、軟啟動及0.1μA待機功耗特性，有效延長續航并應對電機沖擊，為消費電子與戶外設備提供穩定驅動基礎。

本文從將結合FP6296的基本參數、應用功率、應用于風扇中的核心優勢以及其他應用場景，為工程師提供選型參考。

一、FP6296 芯片基本參數

FP6296 是一款高性能的升壓型 DC - DC 轉換芯片，專為低輸入電壓升壓至高輸出電壓的場景設計，以下是其核心參數：

輸入電壓范圍：2.7V-12V，兼容鋰電池、USB電源及多節干電池供電。

輸出電壓范圍：通過外置電阻可調，最高支持13V輸出，靈活適配不同電機需求。

開關頻率：400KHz固定PWM頻率，平衡效率與電磁干擾（EMI）控制。

功率器件：內置15mΩ低阻值、10A/15V功率MOSFET，支持短時峰值電流輸出。

輸出功率：最大持續輸出功率30W（如12V/2.5A），滿足中高功率風扇需求。

保護功能：可調過流保護（2A-10A，通過外部電阻設定）、過溫保護（TSD）、內置軟啟動，抑制啟動電流沖擊。

靜態功耗：關斷電流低至0.1μA，顯著延長電池續航。

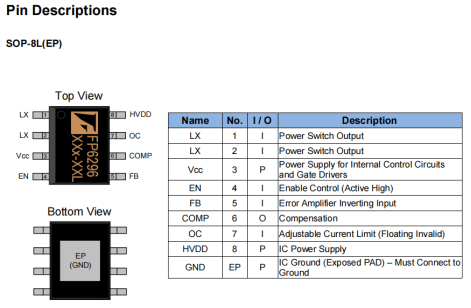

封裝：SOP-8L（EP）封裝，節省PCB空間，適合緊湊型風扇設計。

反饋精度：參考電壓1.2V（±2%），確保輸出電壓穩定性。

二、FP6296 在風扇應用中的功率解析

（一）功率計算

對于 FP6296 芯片驅動的風扇，我們需要考慮輸入側和輸出側的功率情況。

輸入功率計算

輸入功率指輸入電壓和電流大小相乘；輸入可以單節電池也可以是雙節電池進行供電。

輸出功率計算

輸出功率指負載電壓和電流大小相乘；輸出負載所需要的電壓設置輸出電壓，以及負載電壓對應的電流。

（二）功率轉換效率與損耗

轉換效率

轉換效率是指輸出功率除以輸入功率乘100%所得的百分比值就是轉換效率。

功率損耗

功率損耗是指轉換效率剩下的百分比為功率損耗，功率損耗主要表現是溫度高低，功率損耗越高大，溫度越高。

（三）不同風扇負載下的功率分析

輕載情況

當風扇處于輕載狀態時，例如：風扇轉速較低，所需電流較小。

滿載情況

當風扇達到滿載，如輸出電壓為 12V ，電流達到最大持續輸出電流 2A 時，輸出功率 P_{out}=12V*2A = 24W。

三、FP6296 在風扇應用中的核心優勢

在直流風扇（如 USB 小風扇、無葉風扇、冷風機風扇等）中，F(xiàn)P6296 憑借以下特點成為理想驅動方案：

1. 高功率驅動能力

① 30W輸出上限：可直接驅動12V/2.5A無刷電機或渦輪風扇，支持強風模式。

② 10A MOSFET瞬時負載能力：應對電機啟動瞬間的大電流沖擊（如風扇啟動電流峰值）。

2. 寬電壓適配與精準控制

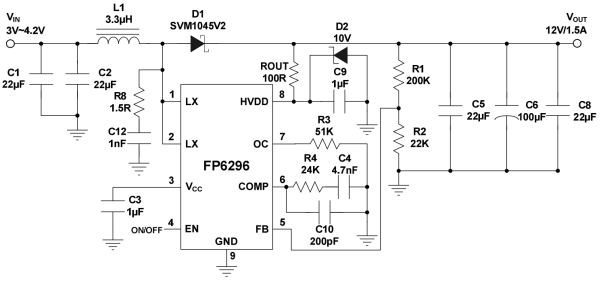

① 輸入兼容性強：?jiǎn)喂?jié)鋰電池（3.7V）升壓至12V，或雙節鋰電池（7.4V）升壓至12V，適配不同供電場景。

② 反饋精度高：1.2V±2%參考電壓，確保輸出電壓穩定，避免電機抖動或噪音。

3. 智能保護與節能設計

① 可調過流保護：根據風扇額定電流設置閾值（例如5A保護12V/2.5A風扇），防止堵轉損壞電路。

② 軟啟動功能：消除電機啟動時的電壓浪涌，提升系統可靠性。

③ 0.1μA待機功耗：關閉狀態下幾乎不耗電，適合電池供電的便攜式風扇。

4. 緊湊化與低成本方案

① 400KHz高頻+內置MOSFET：減少外部電感體積（推薦3.3μH-4.7μH），優化PCB布局。

② 單芯片解決方案：無需外置驅動電路，降低BOM成本和設計復雜度。

5、典型應用示例：

① 手持風扇：3.7V鋰電池升壓至5V/3A，驅動微型渦輪風扇，續航提升40%。

②桌面風扇：7.4V鋰電池升壓至12V/2.5A，實現30W高功率輸出，滿足長時間散熱需求。

（FP6296在手持風扇與桌面風扇應用場景對比表）

四、FP6296 的其他應用場景

基于其單節鋰電池15W/雙節鋰電池30W的差異化輸出能力，F(xiàn)P6296可靈活適配多類供電場景，具體應用分類如下：

單節電池供電場景（3.7V→5V/3A，15W輸出）

① 便攜式小風扇

輸入：?jiǎn)喂?jié)3.7V鋰電池 → 輸出：5V/3A

典型產品：手持渦輪風扇、掛脖風扇、迷你桌面扇

核心優勢：0.1μA待機電流，續航提升40%，適配USB充電寶供電

② 智能穿戴散熱設備

輸入：3.7V紐扣電池 → 輸出：5V/2A

應用方向：降溫頸環、可穿戴空調衣，滿足輕量化與低功耗需求

雙節電池/適配器供電場景（7.4V→12V/5A，30W輸出）

① 桌面臺式風扇

輸入：雙節7.4V鋰電池 / 12V適配器 → 輸出：12V/2.5A（30W）

典型產品：辦公桌面循環扇、工業設備輔助散熱模塊

核心優勢：

（1）30W持續輸出，8小時滿載運行

（2）雙電源自動切換，效率＞92%

（3）軟啟動+定頻PWM，噪音＜25dB

（4）過流/溫度雙重保護，故障率降低90%

② 車載通風系統

輸入：車載12V電源 → 升壓至13V/2.3A（30W）

功能實現：驅動大功率渦輪風扇，為車載冰箱或座椅通風模塊供電

③ 戶外太陽能風扇

輸入：不穩定光伏輸入（5V-12V） → 穩壓輸出12V/2.5A

設計要點：配合MPPT算法優化能量采集，適配露營帳篷強力通風。

五、結語

FP6296芯片以單節鋰電池15W（5V/3A）和雙節鋰電池30W（12V/2.5A）雙模式輸出，精準匹配便攜與高性能風扇需求。通過寬電壓適配、1.2V±2%高精度反饋及智能保護功能，兼顧手持設備超低待機功耗（0.1μA）與高負載場景穩定運行，是穿戴式散熱設備至大功率桌面風扇的理想驅動方案。
