LMK61E0 系列超低抖動 PLLatinum^TM的^可編程振蕩器使用帶有集成VCO的小數N頻率合成器來生成常用的參考時鐘。該LMK61E0M支持3.3V LVCMOS輸出。該器件具有從片內EEPROM自啟動以生成出廠編程的默認輸出頻率的功能，或者器件寄存器和EEPROM設置可通過I在系統內完全編程^2^C串行接口。該器件通過I提供精細和粗略的頻率裕度控制^2^C 串行接口，使其成為數控振蕩器 （DCXO）。

PLL反饋分頻器可以更新，以使用12.5 MHz的PFD（R分頻器=4，禁用倍頻器）以<1ppb的步長調整輸出頻率，以兼容xDSL要求，或者使用100 MHz的PFD（R分頻器=1，啟用倍頻器）以<5.2 ppb的步長調整輸出頻率，以兼容廣播視頻要求。頻率裕量功能還有助于系統設計驗證測試（DVT），例如標準合規性和系統時序裕度測試。
*附件：lmk61e0m.pdf

特性

• 超低噪音、高性能
  • 抖動：500-fs RMS 典型值 f 外 > 50 MHz 在LMK61E0M上
• LMK61E0M 支持高達 200 MHz 的 3.3V LVCMOS 輸出
• 總頻率容差為 ±25 ppm
• 系統級功能
  • 無毛刺頻率裕度：標稱值高達 ±1000 ppm
  • 內部EEPROM：用戶可配置的啟動設置
• 其他功能
  • 設備控制：快速模式 I^2^C 高達 1000 kHz
  • 3.3V 工作電壓
  • 工業溫度范圍（–40oC 至 +85oC）
  • 7mm × 5mm 8引腳封裝
• 默認頻率：70.656 MHz

參數

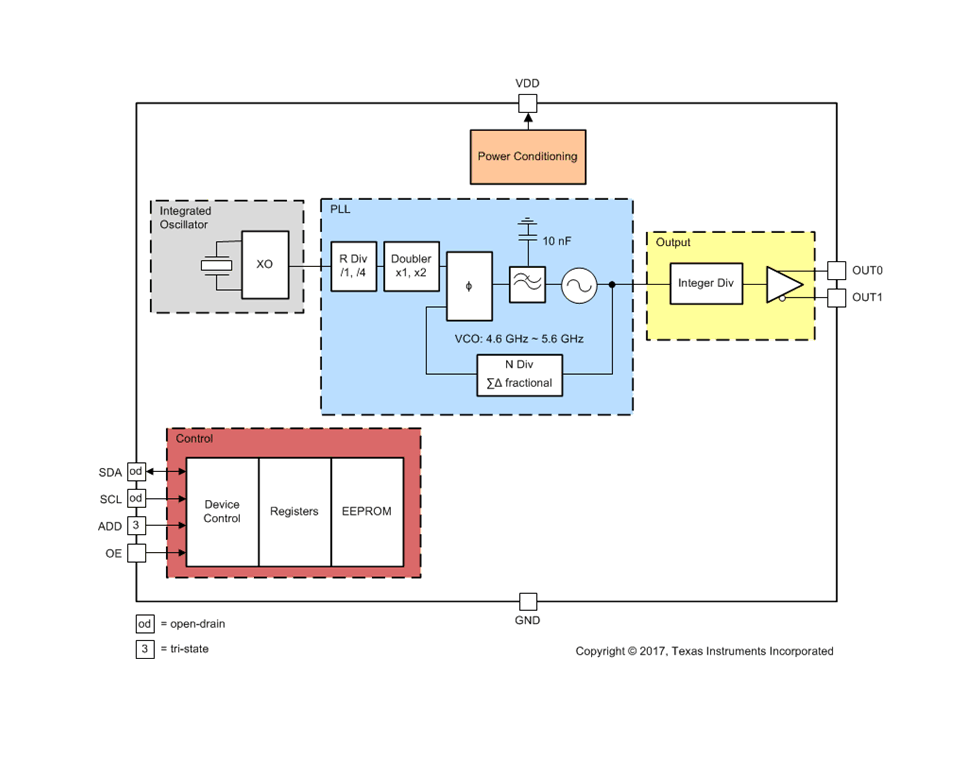

方框圖

?1. 產品概述?
LMK61E0M是德州儀器（TI）推出的超低抖動可編程振蕩器，內置EEPROM，支持3.3V LVCMOS輸出，頻率范圍高達200 MHz。其核心特性包括：

• ?超低抖動?：典型值500 fs RMS（輸出頻率>50 MHz時）。
• ?高精度?：總頻率容差±25 ppm，支持±1000 ppm的頻率微調。
• ?靈活配置?：通過I2C接口（最高1000 kHz）編程，支持啟動配置存儲于EEPROM。
• ?工業級應用?：工作溫度范圍-40°C至+85°C，8引腳QFM封裝（7mm×5mm）。

?2. 關鍵特性?

• ?輸出性能?：支持雙路LVCMOS輸出（OUT0/OUT1），可獨立配置為同相、反相或高阻態。
• ?頻率控制?：
  • 默認頻率70.656 MHz，支持無毛刺頻率調整（通過反饋分頻器分子動態更新）。
  • 支持DCXO模式，最小步進0.55 ppb（高分辨率應用如xDSL）。
• ?集成PLL?：
  • 分?jǐn)?shù)分頻器支持22位分子/分母，4.6-5.6 GHz VCO范圍。
  • 可編程環路濾波器（帶寬100 kHz-1 MHz），優化相位噪聲和雜散。

?3. 應用場景?

• ?網絡設備?：交換機、路由器、基帶單元（BBU）。
• ?高性能替代?：取代晶體、SAW或硅基振蕩器。
• ?其他領域?：FPGA時鐘源、醫療成像、廣播視頻同步。

?4. 功能模塊詳解?

• ?參考路徑?：可選分頻（/1或/4）和倍頻（×1或×2），平衡相位噪聲與頻率分辨率。
• ?VCO校準?：自動校準確保4.6-5.6 GHz范圍內最優性能，支持手動觸發。
• ?輸出分頻器?：兩級分頻（后分頻4/5 + 可編程分頻6-256），實現粗調頻。

?5. 寄存器與編程?

• ?EEPROM映射?：存儲廠商ID、產品配置等非易失性數據，支持100次擦寫。
• ?關鍵寄存器?：
  • ?PLL配置?：N分頻器（12位整數+22位分?jǐn)?shù)）、電荷泵電流（1.6 mA/6.4 mA）。
  • ?環路濾波器?：R2/C1/R3/C3可編程，抑制雜散。
• ?I2C接口?：支持塊讀寫，地址由ADD引腳配置（0x58/0x5A/0x5E）。

?6. 設計建議?

• ?電源去耦?：推薦10 μF + 1 μF + 0.1 μF電容組合，縮短PCB走線。
• ?熱管理?：通過多通孔連接GND引腳，確保ΨJB熱阻≤36.7°C/W。
• ?布局優化?：高頻信號路徑優先使用0402/0201封裝電容，減少阻抗。

?7. 典型應用示例?

• ?DSL時鐘同步?：配置70.656 MHz輸出，通過I2C動態調整頻率跟蹤主時鐘。
• ?環路濾波器設計?：使用TICS Pro工具生成參數，帶寬設為fPD/10至fPD/100。

?8. 文檔支持?

• 提供Clock Design Tool（SNAU082）輔助環路設計，包含雜散分析功能。
• 完整寄存器映射表見章節8.6，涵蓋38個8位寄存器配置細節。

該文檔全面覆蓋LMK61E0M的電氣特性、寄存器配置及系統集成指南，適用于高頻低抖動時鐘解決方案開發。
