功率半導體熱設計是實現IGBT、SiC高功率密度設計的基礎，只有掌握功率半導體的熱設計基礎知識和測試的基本技能，才能完成精確熱設計，提高功率器件的利用率，降低系統成本，并保證系統的可靠性。功率器件熱設計基礎系列文章已經比較系統地講解熱設計基礎知識、相關標準和工程測量方法，本篇的話題是《使用熱成像儀測溫度的注意事項》。

用熱成像儀測溫度，在電力電子系統設計和驗證中，是一個簡單有效的非接觸式測溫度的方法，非常受工程師的歡迎，但工程應用中的一些疑問和誤區需要梳理一下。

你有沒有想過，熱成像儀為何能“看見”溫度？

任何物質，只要溫度高于絕對零度，都會根據其溫度發射紅外輻射，這種輻射由原子熱運動產生，其波長由溫度決定。為了衡量不同物體發射紅外能量的能力，我們引入一個理想模型——“黑體”。它像一位完美發熱的標桿，其發熱只與溫度相關，而現實中物體的“發射率”，則衡量了它模仿這位標桿的得分。黑體是滿分1分的話，現實中的物體的發射率則在0~1之間。一些表面光亮或者拋光后的金屬發射率較低，約為0.1，因它光滑如鏡，偏愛反射而非輻射熱量，實際的熱量更易通過傳導快速散失。許多非金屬材料如木材、塑料或橡膠等表面相較粗糙，很少發生反射，輻射率也通常較高，能達到0.8~0.95。熱成像儀正是捕獲物體散發的紅外輻射——再將其轉換為可見的熱圖像，讓我們直觀感知世界的冷熱。

簡述紅外測溫原理

紅外測溫的核心原理是普朗克黑體輻射定律，通過檢測物體自身向外輻射的紅外線能量，并將這些輻射能量強弱轉換為相應的電信號，儀器內的計算系統會根據這些電信號計算出物體表面的溫度值，每一個像素點都會生成一個溫度數據，并映射到特定的顏色，最終在屏幕上合成一副直觀的熱分布圖像。這一方法無需與被測物體直接接觸，屬于“非接觸式測溫”技術，廣泛應用于電力電子系統設計驗證中，用于測量PCB板子溫度，母排和熔斷器溫度，功率半導體溫度，在《功率器件熱設計基礎（四）——功率半導體芯片溫度和測試方法》一文中講述了用紅外成像儀測功率半導體芯片溫度的案例。

使用熱成像儀時的注意事項

為了實現精確測量，使用熱成像儀時需要注意如下幾點：

01

距離與視野

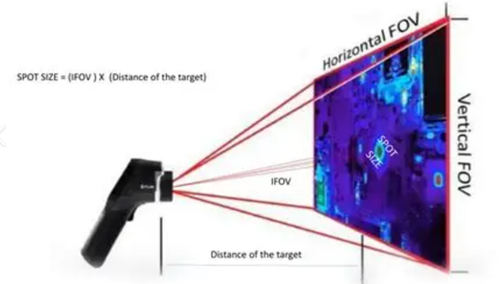

熱成像儀并非測量一個“點”，而是捕獲一定范圍內所有紅外輻射的平均值，這就是距離(D)與視野(S)的原則的重要性。在使用熱成像儀時，一定要關注空間分辨率這個參數，通常用IFOV(Instantaneous Field of View)表示，單位是毫弧度。它告訴我們每個像素點代表了實際多大的面積，一般mrad值越小，說明空間分辨率越高，熱成像儀看的越“精細”，而熱成像儀的像素?cái)?shù)量也即它的紅外分辨率，數值決定了圖像的清晰度，適用于大范圍全景掃描的通常在300X300上下。同時，空間分辨率決定了測量距離D和最小可測目標尺寸S之間的關系，如下所示：

S: 測量目標的最小直徑

D:熱成像儀距目標的距離

IFOV: 熱成像儀的空間分辨率(mrad，1 mrd=0.001 rad)

如果一臺熱成像儀的IFOV是1.5mrd,也即0.0015rad，那么當熱成像儀距目標的距離為10m時，它能分辨出的最小目標尺寸是S=D*IFOV=0.015m，即1.5cm。因此，為了準確測量，應確保被測量的目標尺寸比熱成像儀能測量的最小目標尺寸更大，至少2倍為宜。

02

環境條件

紅外輻射在空氣中傳播時，并非暢通無阻，空氣中的水蒸氣、灰塵、煙霧等都會吸收和散射紅外線，從而妨礙精確測溫。在濕度、灰塵含量較高的場合下使用時，要注意紅外輻射的衰減，探測遠距離目標時可以配備長焦鏡頭來保證清晰度。若有異物顆粒落在熱成像儀的鏡頭上，不要用紙張或者布擦拭，可能會刮壞鏡片表面的增透膜鍍層，建議用無水酒精蘸棉花輕微擦拭。

通常熱成像儀可以使用的最低環境溫度為-10℃，如果在這種環境溫度下不做任何保護措施直接檢測，可能會造成鏡頭花屏。而塑料袋具有高透射率和低吸收率，大部分的紅外輻射會直接穿透塑料袋，對測量結果影響微弱，因此可以將熱成像儀放在保溫袋中，使用時候套進塑料袋里進行短時測試。

03

發射率

選擇合適的發射率，是熱成像儀使用中最核心、最基礎也是最容易出錯的概念之一。前面提到過，發射率衡量的是物體表面發射紅外輻射的能力，其值介于0（完美鏡面）~1（黑體）之間。有用過熱成像儀測功率單元的工程師們都有這樣的經驗，測溫的時候需要把表面涂黑，這樣潛意識里已經有了個結論，深色物體發射率高，黑色物體可以接近0.95，熱成像儀不需要做修正，其實這并不正確。那你想過沒有醫生用額溫槍測你體溫時，為什么沒有用墨汁把你額頭涂黑？難道物理學不存在了？其實醫生也未必知道，你的額頭發射率高達0.98，非常優秀的“黑體”。

從物理學的角度來看，發射率主要受材料類型、表面粗糙度和表面涂層等因素影響：

材料類型

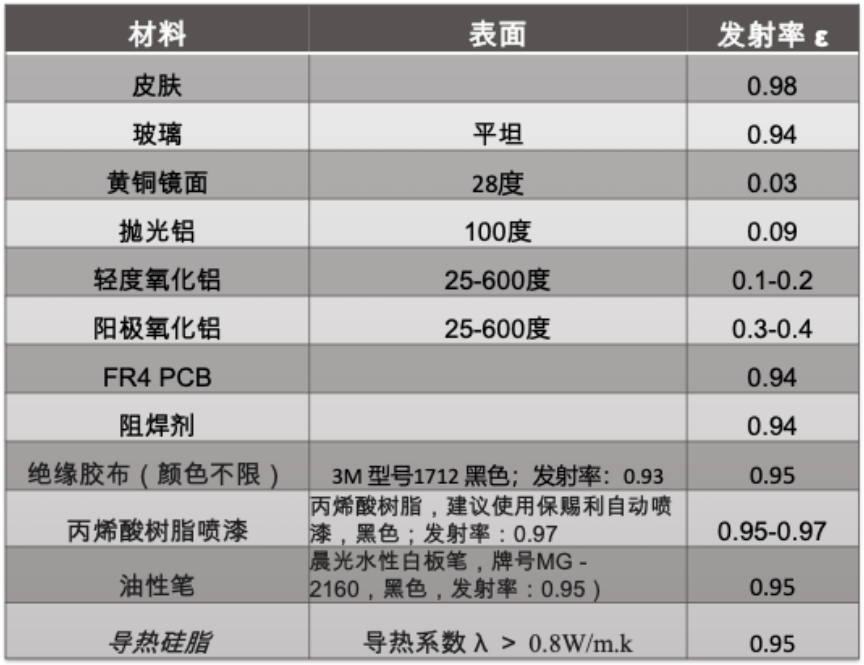

這是最根本的因素。不同材料的分子結構，化學鍵和電子能級決定了它們吸收和輻射能量的固有能力。通常導體（如金屬）具有低發射率，其表面的自由電子能非常有效地反射紅外輻射，因此自身發射輻射的能力就較差，如下圖中的拋光鋁、黃銅鏡面；絕緣體（非金屬）則常具有高發射率，他們的分子結構更易吸收和發射紅外輻射，如下圖中的FR4、絕緣膠布；而半導體的發射率則介于二者之間，并可根據其摻雜程度而變化，如下圖中的氧化鋁。

表面粗糙度

對金屬來說，這是一個很重要的影響因素。如果對金屬表面做拋光，它會將大部分紅外輻射反射掉，如上圖中的拋光鋁的發射率僅為0.09；而若是對金屬表面做氧化或者噴砂，會讓其表面變得粗糙，微小的凹凸不平形成了空腔效應，紅外輻射在表面這些空腔中被多次反射和吸收，發射率也會相應提升，如上圖中的輕度氧化鋁，發射率在0.1~0.2之間。

表面涂層

任何改變表面的東西都會改變其發射率?；瘜W(xué)層面，可以表面氧化，生銹的鐵的發射率約0.6，而拋光的鐵則為0.05。物理層面較為簡單，可以選擇在物體表面噴漆或者貼絕緣膠帶，都可以將發射率提升到0.9以上。

通常噴漆法適用于較小目標，如芯片表面、管腳等，且應盡量保證漆面均勻，薄但要覆蓋住目標表面。一般膠帶法適用于較大目標，如散熱模塊，金屬表面等，且一般膠帶只能耐溫100℃，若檢測高溫建議使用高溫膠帶。貼膠帶時應保證與被測目標表面緊密接觸，沒有氣泡或者褶皺。無論是噴漆還是膠帶法，都要預留至少5分鐘的時間來保證其和被測目標充分達到熱平衡的狀態。

但是要注意的是，噴漆法和貼膠帶法可能會影響金屬表面的散熱，改變?cè)薪饘俦砻娴臏囟?，且噴漆后不方便擦拭，膠帶法也不適用于一些不規則的物體。這個時候還可以使用導熱硅脂法，選用合適導熱系數的導熱硅脂，既可以真實反映金屬表面的溫度狀況，又具有較高發射率（上圖中為例，發射率約為0.95），使用后還可輕松擦拭。

注：上述三種方法摘自《福祿克熱像儀常見問答口袋書》2024年版。

功率半導體芯片表面溫度的測量

JEDEC出版物JEP138 User guidelines for IR thermal imaging determination of die temperature，這種方法主要用于電力電子系統定型設計，對散熱系統進行定標，參考《功率器件熱設計基礎（三）——功率半導體殼溫和散熱器溫度定義和測試方法》。

紅外相機測溫需要做發射率矯正，模塊需要去膠，涂黑，JEP138建議了黑色涂層厚度控制在25-50um，涂層表面的發射率大于0.95。注意，哪怕按照J(rèn)EP138建議，也會改變芯片的熱特性，均勻的高發射率層可將峰值結溫降低多達2%(°K)。

結論

熱成像儀測溫度是一項實踐性很強的工作，是一項綜合考慮測量條件的技術活，它能將不可見的紅外輻射轉化為直觀的熱圖像，成為故障診斷、系統檢測的好幫手。獲得準確溫度也并非簡單按下快門，若想提升測量精度就必須理解影響其精度的關鍵因素。無論是調整合適的測量距離、干燥整潔的測試環境還是為測試目標設定合適的發射率，都會幫助提升測量結果的準確性。建議參考《福祿克熱像儀常見問答口袋書》2024年版，口袋書中整理了40個常見問答，另外，JEP138全文有11頁，全文也可以在JEDEC下載。
