在 3C 消費電子行業，一體機殼體作為高價值、易變形的核心結構件，其平面度、輪廓度、段差等幾何量的測量精度直接決定產品組裝良率，而傳統接觸式測量（如卡尺、千分尺）易因物理施壓導致殼體形變，人工離線測量又存在效率低、抽樣覆蓋率不足的痛點。光子精密針對性推出GL-8000 系列 3D 線激光高精度解決方案，依托線激光技術的非接觸特性與高速數據處理能力，完美解決 “形變誤差” 與 “效率瓶頸” 雙重難題，在國內某 TOP3 消費電子后段組裝廠商的一體機殼體測量項目中，實現 “無接觸防形變 + 效率超人工 10 倍以上” 的核心目標。

一、無接觸測量：以線激光技術根除產品形變誤差

光子精密 GL-8000 系列 3D 線激光解決方案的核心優勢在于光學掃描替代物理接觸，通過線激光成像與高精度算法協同，從測量原理上規避殼體形變風險，同時保障微米級測量精度，具體實現路徑如下：

1. 核心技術：線激光掃描的非接觸數據采集

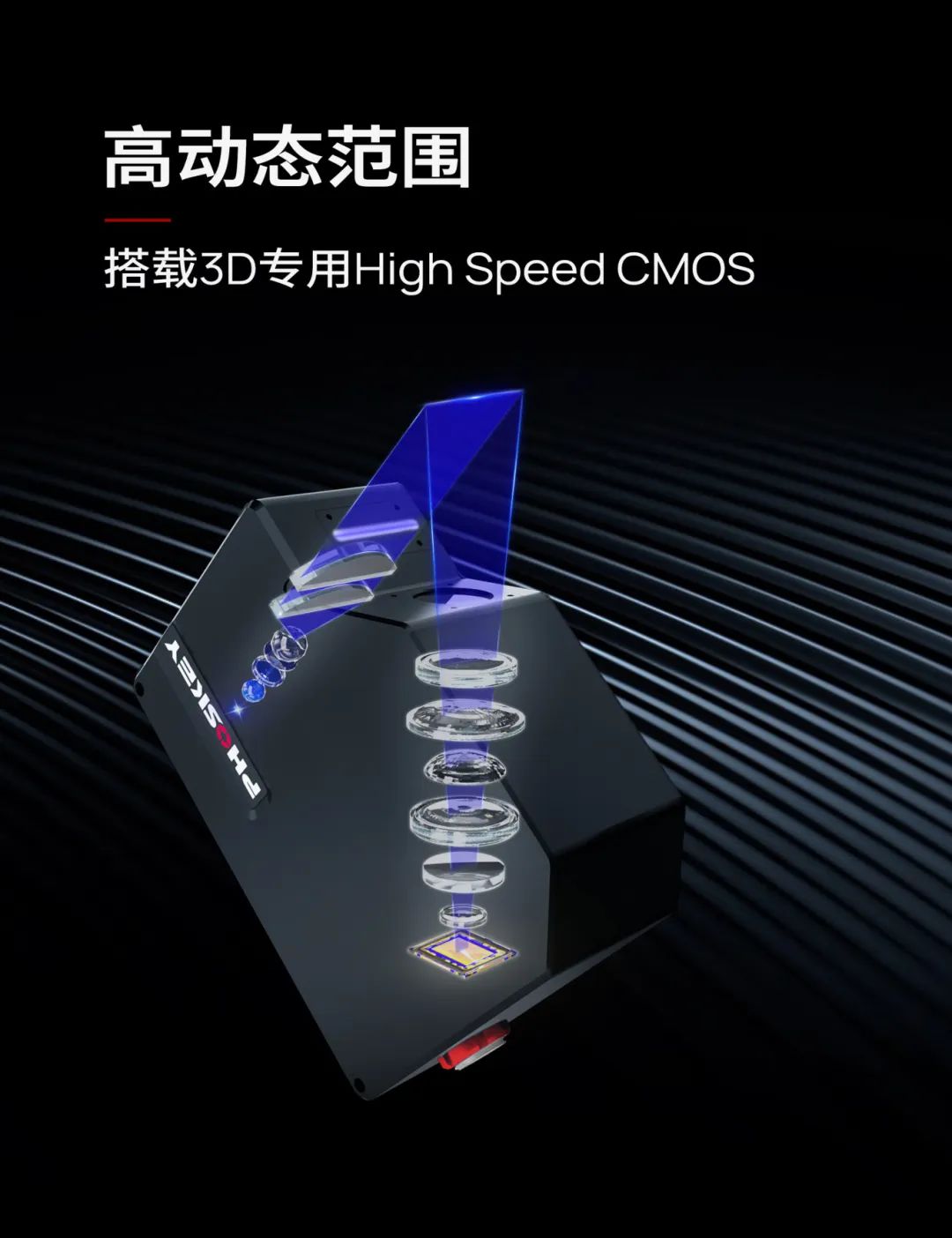

GL-8000 系列搭載高分辨率COMS，采用三角測量原理：激光發射器向一體機殼體表面投射連續激光線，光線因殼體表面幾何形態發生漫反射，由高幀率工業相機捕捉反射光信號，再通過內置芯片將光信號轉化為三維點云數據 —— 整個過程中，傳感器與殼體無任何機械接觸，徹底消除傳統接觸式測量中 “工具施壓導致的殼體微形變”。

同時，GL-8000 系列的線激光掃描寬度覆蓋 9.6-2004mm（適配不同尺寸一體機殼體），單次掃描即可獲取殼體局部完整三維輪廓，無需多次拼接，避免了 “多點位接觸測量” 帶來的累積誤差，確保數據完整性與真實性。

2. 精度保障：算法與硬件的雙重校準

為進一步消除 “非接觸測量的成像誤差”，GL-8000 系列從硬件與算法兩方面構建精度屏障：

硬件級優化：GL-8000系列改進了相機硬件和機械設計，優化散熱、輕量化體積和增強機械剛性，提供出色的測量性能，確保數據精確穩定。采用先進非球面鏡片、特殊光學涂層和光源投射技術，提升光學成像性能，實現高分辨率、低畸變和圖像細節處理，提高光照強度，確保光斑均勻分布，大幅提升三維測量精度。

算法級優化：內置智能數據預處理算法功能，支持原生單幀HDR和多幀HDR合成，能夠更好地適應不同場景的光照變化、反射率不均等情況。高效數據預處理算法能執行濾波、降噪和數據分割等任務，具備形狀保持過濾功能和輪廓對齊處理功能。形狀保持過濾功能在保持目標物原始形狀情況下，排除反射光波動干擾，確保數據準確性。輪廓對齊功能用X、Z、θ等參數精確補償2D輪廓，消除振動、偏心、工件彎曲等對圖像質量的影響，生成更清晰、準確的3D圖像，為后續檢測提供技術支持。

二、效率突破 10 倍 ：從 “人工離線” 到 “自動化在線” 的全流程革新

相比傳統人工離線測量（單臺殼體測量耗時約 5-8 分鐘，且需抽樣檢測），光子精密 GL-8000 系列通過 “硬件提速 + 軟件賦能 + 流程整合”，實現測量效率的指數級提升，核心原因可拆解為四大維度：

1. 流程變革：從 “離線抽樣” 到 “在線全檢”

傳統人工測量需將一體機殼體從產線轉移至獨立測量工位，涉及 “搬運 - 排隊 - 測量 - 歸位” 等冗余環節，且受限于人工操作速度，僅能實現 30%-50% 的抽樣檢測；而 GL-8000 系列可無縫集成至產線上下游工藝：

殼體隨流水線進入測量工位后，GL-8000 傳感器自動觸發掃描，掃描完成后數據實時上傳至系統，殼體直接流入下一組裝環節；

支持 “100% 全檢”，而非人工抽樣，在提升檢測覆蓋率的同時，消除了 “離線轉移” 帶來的每臺殼體約 2 分鐘的無效耗時。

2. 硬件提速：線激光的高速掃描能力

GL-8000 系列的線激光掃描幀率達49KHz，單臺一體機殼體的完整掃描僅需 10 秒，數據處理耗時≤3 秒，單臺總測量周期控制在 15 秒內 —— 對比人工測量的 3-5 分鐘，僅硬件掃描環節效率已提升 10 倍以上。

此外，GL-8000 系列支持 “多相機協同工作”，針對超大尺寸一體機殼體（如 32 英寸以上），可通過 2-3 臺傳感器同步掃描，進一步將測量周期壓縮至 10 秒內，滿足產線 “節拍≤1 分鐘” 的高效生產需求。

3. 軟件賦能：多機型快速切換與無代碼操作

該客戶現場一體機機型達數十種，傳統人工測量需針對不同機型重新學習測量點位、調整工具參數，單機型切換耗時約 10-15 分鐘；而 GL-8000 系列搭配Photon-Vision 圖形化機器視覺軟件，實現 “零代碼快速適配”：

提前為每類機型預設測量方案（包括激光功率、掃描范圍、幾何量判定標準等參數），存儲于軟件方案庫；

切換機型時，操作人員僅需在軟件界面一鍵調用對應方案，系統自動調整傳感器參數，切換耗時≤30 秒，徹底解決 “多機型換型效率低” 的行業痛點。

同時，Photon-Vision 軟件支持 “可視化調試界面”，普通操作人員經 1-2 小時培訓即可獨立搭建測量工程，無需專業編程或測量技能，消除了 “人工技能門檻” 導致的效率損耗。

4. 數據自動化：從 “手動記錄” 到 “一鍵導出”

傳統人工測量需操作人員手動記錄每臺殼體的測量數據（如平面度數值、輪廓度偏差），再通過 Excel 整理統計，單批次（100 臺）數據處理耗時約 1 小時；而 GL-8000 系列的 Photon-Vision 軟件支持一鍵導出Excel 格式的測量報告，無需人工二次整理，單批次數據處理耗時≤1 分鐘，進一步節省后續流程時間。

三、方案價值總結：精度與效率的雙重顛覆

在一體機殼體測量項目中，光子精密 GL-8000 系列 3D 線激光解決方案的核心價值體現在：

形變零風險：無接觸線激光掃描徹底避免殼體因物理接觸產生的形變誤差，測量重復性精度達 ±2μm，滿足高價值工件的精度要求；

效率質的飛躍：從 “人工離線抽樣” 到 “自動化在線全檢”，單臺殼體測量周期從 3-5 分鐘壓縮至 15 秒內，整體效率超人工 10 倍以上，同時實現 100% 全檢，提升產品良率；

多場景適配：支持?jǐn)?shù)十種一體機機型的快速切換，兼容 3C 行業其他結構件（如筆記本電腦外殼、平板邊框）的測量需求，具備極強的場景擴展性。

依托 GL-8000 系列的技術優勢，光子精密已成為 3C、新能源行業高精度測量的核心服務商，解決方案可進一步適配半導體晶圓、鋰電池極耳等更精密工件的測量需求，助力企業實現 “測量自動化、精度微米化、效率最大化” 的生產升級。
