前言：變頻器是一種設備，輸出任意希望的頻率值。變頻通常以交-直-交的方式來實現，電壓、電流傳感器在變頻器里是個重要的“感知器官”功能，能實時的監測、反饋關鍵參數，并由CPU采集、運算，最后根據預設條件做出精準控制。電流電壓傳感器起到了重要的故障防護、設備保護功能。本文系統的描述電壓、電流傳感器在變頻器中的應用場景和器件的選型策略。

一、變頻器系統概述與傳感器核心作用

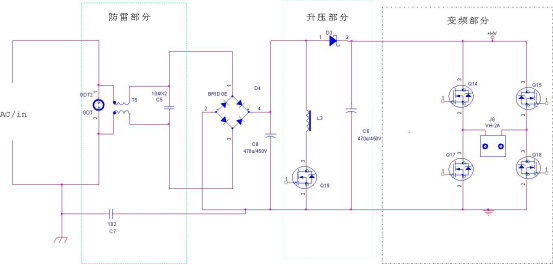

逆變器是通過電力電子的高速開關動作，將低壓直流電/或者是儲能電池的直流電，最終轉換為某一特定頻率的交流電，這個頻率用戶可現場隨意設置，一般是供給電機類負載使用以達到控制轉速，節能的目的。其典型拓撲包含防雷、整流濾波、DC/DC升壓、DC/AC逆變、波形整形交流輸出幾大環節。電壓、電流傳感器在每個環節里均可以發揮重要的作用，主要看設計者所追求的目標。其整體方框圖大致如下：

?

電壓、電流傳感器在這些環節起到的核心作用：

實時監測?：

實時、精確采集各個部位的電流、電壓參數，傳遞給CPU，CPU做高速A/D，將模擬信號轉化成數字信號，為程序控制算法提供數據基礎；

?閉環控制?過程：

程序通過監測到的電壓、電流數據，進行數據運算和邏輯分析判斷，再去實現對功率器件（SiC/MOSFET/IGBT）等的精準控制，達到閉環控制目的；

?故障的防護和器件的保護?：

CPU通過檢測電壓、電流傳感器件輸出的信號，相應的做出設備過流、短路、漏電等異常狀態判斷，最終去觸發保護機制。

二、電壓、電流傳感器在逆變器各個環節的實際應用

1. 直流輸入環節：

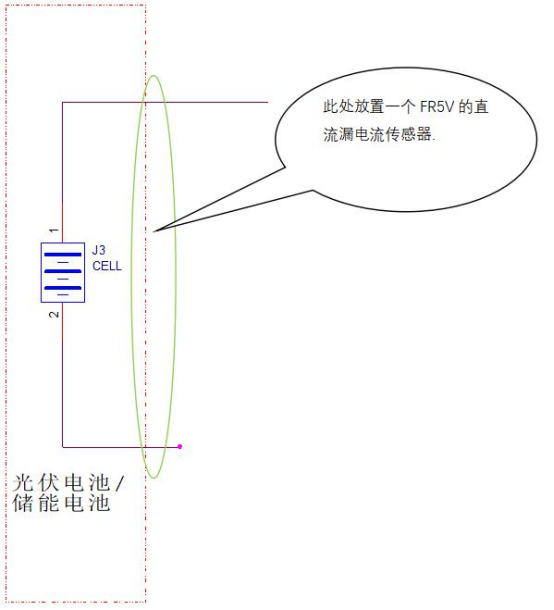

電池組自身通常都有一套BMS系統，包含了電池充電保護和放電過低的低壓保護功能，所以一般對其不需做檢測。安規等角度出發考慮，通常僅需要考慮光伏電池/儲能電池的漏電流監測。從硬件電路可靠性來說，可考慮漏電流傳感器布置在此處。因此處是一個低壓區域，干擾較小，容易處理，會是一個比較理想的位置；

?2. DC/DC升壓和防雷環節：

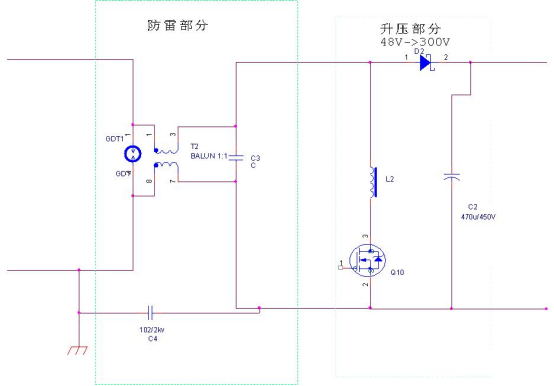

DC/DC升壓環節通常都是靠一個完整的電路實現從低壓例如48V升高到約300V。所以，一般不需要對升壓后的電壓做檢測；如果有需要，在前級增加防雷和浪涌保護，以防止后端元件損壞，導致設備異常，如下的電路的防雷部分即可滿足抗2000V 浪涌/EFT等的測試。其電路見下：

3. DC/AC逆變環節：IGBT保護?，橋臂控制與故障保護

? 相較于MOS管，IGBT要昂貴的多，為了盡可能的保護功率管不被損壞；或者，為了保護因功率管的損壞后，上下橋臂的直通而引起燒毀甚至電器起火等事件，有必要在+300V總線上放置一個監測工作電流的器件。在早期，大家習慣用分流器+隔離OP放大器來實現

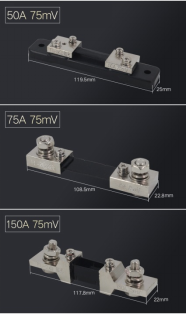

采用分流器的方式來檢測電流，在低壓電路中容易應用，若是在高壓電路，例如+300V時候，絕緣耐壓的問題不是很好處理，要增加一些保護電路，另外，載流量越大，其體積尺寸也更大，這些也對其應用有些限制；

高精度電流傳感器推薦：可以考慮采用高精度，響應時間快的閉環霍爾電流傳感器，例如CNxx系列，其響應時間<0.5us，精度，約為0.2%；

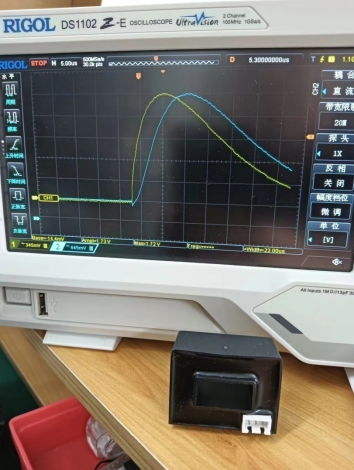

此器件的響應時間<0.5us

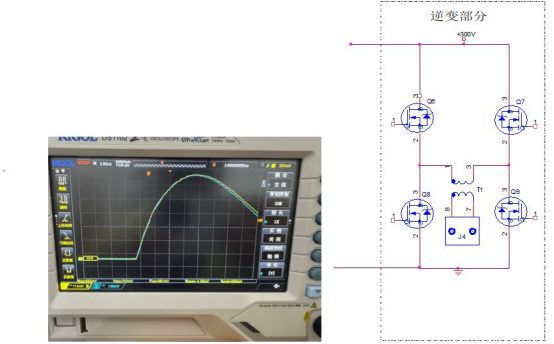

此高精度閉環霍爾傳感器放置在此處，起兩個主要的作用：1)檢測總輸出電流，用于計算和顯示總輸出功率；2)類似保險管一樣的保護作用；一旦某個橋臂的MOS/IGBT損壞，勢必會導致+300V與地直通，從而引起短路，此類故障會被迅速的檢測出來；

雖然閉環的電流傳感器的響應時間<0.5us，但是，考慮到逆變器輸出的波形數據是由CPU內部程序的計算所產生，這導致了程序的運行量大，CPU未必能迅速的匹配此0.5us的響應時間。加大CPU的工作主頻或者是升級CPU固然是一個辦法，但是，最好還是再最追加一個最大值檢測電路：該模擬量再通過一個窗口比較器的方式來轉成高低電平的數字信號，最后送入到CPU的中斷口，達到快速響應，迅速切斷IGBT的輸出，起到保護目的；

? 考慮到硬件電路的響應速度會遠高于程序。那么這個保護信號，也可以是引入到MOS/IGBT的驅動IC的使能端，這樣可以比程序更快速的關斷。

如果是價格上的考慮，也可以采用更便宜些的開環的霍爾器件，例如芯森電子AN3V/AN1V/AS1V等系列，其響應時間大約是4us。

4. 交流輸出環節：同步并網與電能質量

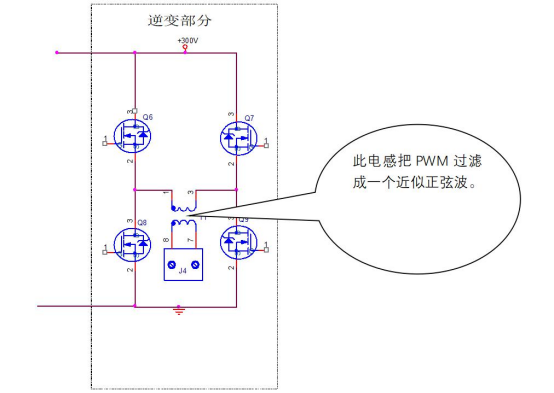

逆變器的負載，但通常是給直接給電器設備、電源等等供電，所以還需要增加一個電感，把PWM還原成一個近似正弦波，提高供電的電能質量。

三、特殊環境下的應用挑戰與應對策略

盡量選用高精度、低溫漂閉環霍爾器件，器件的溫漂<50ppm/℃，可以有效的規避溫度漂移所導致的一些誤保護。更可靠的做法是引入BMS系統中所常用的硅橡膠加熱膜/PTC加熱器，程序作為主控，控制加熱膜的啟動、停止，由機械溫控器作為二級保護，可有效的提高整個逆變器件全溫度環境下的運行可靠性。

?封裝:器件通常采用滿足IP67要求的結構設計，以更好的適應絕緣耐壓要求

大電流應用場景

PCB的銅厚度，常用為0.5oz，1oz等；顯然的，為了流過大電流，需要更大銅截面積，那要么加寬走線，要么加厚銅層厚度?；蛘咄瑫r加寬線寬，加厚銅層。比如用2oz、5oz的PCB，這不單是大幅增加成本，即使是如此處理了，僅靠PCB的走線去走高大100A的電流也是難以滿足可靠性要求：銅層所產生的熱量，在阻焊層的包裹下，是無法散出熱量；

在這些情況下，可以考慮穿線的方式的霍爾電流傳感器，最多10mm2的銅線/銅排，就能輕松的流過100A，在PCB板上只需要開相應的焊盤通孔即可。這還是一個低成本的方案。

結語

電壓、電流傳感器在變頻器中是一個重要的測量元件，另外一個測量元件是溫度傳感器，其重要性正不斷的被工程師所認可。隨著其拓撲方式的改進，目前正在實驗的應用交-交變頻，而碳化硅器件(Sic)功率器件等的逐步引入到變頻器行業，開關頻率的不斷提升，也勢必推動傳感器行業邁入一個新的臺階。
