霍爾電流傳感器憑借著自身的優勢，成為最主要、應用最廣的電流測量手段之一。但是，規范安裝是霍爾電流傳感器標稱精度得以發揮的非常重要的前提。你的霍爾電流傳感器使用方法正確嗎?

一霍爾電流傳感器安裝規范

為了達到霍爾電流互感器的測量精度，安裝規范一般有如下要求：

1、電纜(或其它載流導體)需垂直穿過孔徑;

2、電纜(或其它載流導體)需在孔徑的軸線上;

3、電纜(或其它載流導體)最好充滿孔徑;

4、霍爾電流傳感器附近，不宜有強磁場。

霍爾電流傳感器安裝規范示意，如圖1所示。

圖1 霍爾電流傳感器安裝規范示意圖

二霍爾電流傳感器安裝規范分析

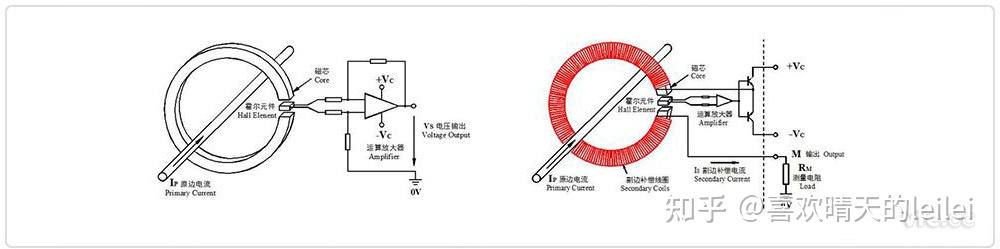

原邊導體流過電流時，在導體周圍會產生磁場，磁通包括穿過鐵芯(磁芯)的主磁通和不穿過鐵芯的漏磁通?；魻栐糜诨魻栯娏鱾鞲衅鞯蔫F芯開口氣隙中，通過檢測主磁通的磁感應強度來反映導體中的電流。霍爾電流傳感器分為開環式和閉環式，原理如圖2所示。

圖2 開環、閉環霍爾電流互感器原理

主磁通及漏磁通都與載流導體與氣隙及鐵芯的相對位置有關，載流導體從霍爾電流傳感器孔徑中穿過的方式直接影響測量精度，特別是當載流導體與鐵芯的距離及氣隙的距離為同一數量級時，漏磁的影響不可忽略!

由于霍爾電流傳感器的鐵芯是開口結構，測量精度易受周圍外部環境磁場的影響，如變壓器及流過大電流的載流體等。并且在三相電測試中，各相間的霍爾電流傳感器應保持一定的距離，避免相互電磁干擾。

三如何規范安裝才能發揮霍爾電流傳感器的精度

實際工程應用中，全部滿足上述的安裝規范要求，若采用電纜穿心，幾乎不能做到。因此，最好依據霍爾電流傳感器孔徑的形狀和尺寸，制作相當形狀和尺寸銅排或銅棒，如圖3所示。

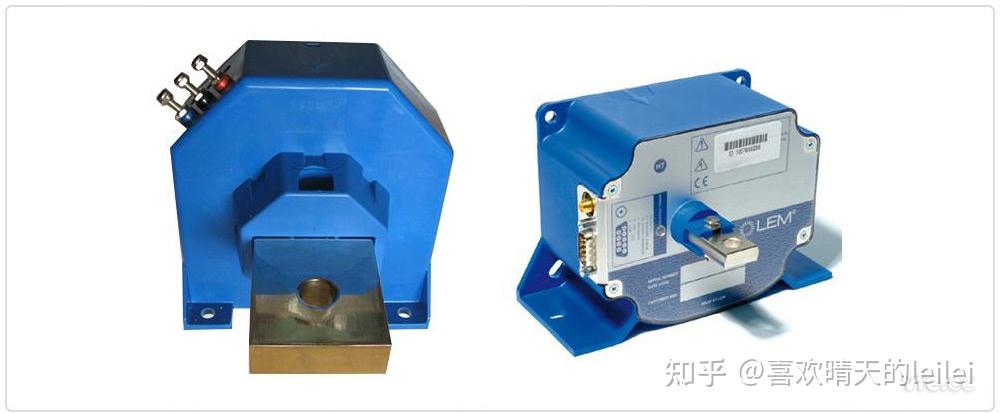

事實上，為了提高霍爾電流傳感器的實際測量精度，并且方便客戶的使用，部分廠家(例如LEM萊姆)的高精度霍爾電流傳感器采用銅排接入方式，如圖4所示。

圖4 LEM霍爾電流傳感器

四結語

1、規范安裝是霍爾電流傳感器達到標稱精度的前提。

2、采用與霍爾電流傳感器孔徑尺寸相當?shù)你~棒或銅排接入，回避了穿心導體位置及尺寸對測量精度的影響，最大程度的保證了測量精度。

3、由生產廠家直接提供銅排接入方式的傳感器，無需用戶自行定制，極大的方便了客戶使用。
