TPS6106x 是一款高頻同步升壓轉換器，具有恒定電流輸出，可驅動多達 5 個白光 LED。為了獲得最大的安全性，該器件具有集成過壓以及輸出對地短路時的高級短路保護。該器件工作具有 1 MHz 固定開關頻率，允許使用小型外部元件并簡化可能的 EMI 問題。該器件具有三種不同的過壓保護閾值 （14 V/18 V/23 V），以允許具有較低電壓的廉價和小輸出電容器 評級。 LED電流最初由外部檢測電阻R設置，反饋電壓調節至500 mV或250 mV，具體取決于ILED引腳配置。 數字 亮度控制是通過向ILED引腳施加簡單的數字信號來實現的。或者，可以將高達 1 kHz 的 PWM 信號施加到使能引腳以控制 LED 亮度。 在關斷期間，輸出與輸入斷開，以避免漏電流通過 LED。
*附件：tps61062.pdf

特性

• 具有集成過壓
  和短路保護的 LED 驅動器
• 2.7V至6V輸入電壓范圍
• 500mV/250mV反饋電壓
• TPS61060 最多可為 3 個 LED 供電
• TPS61061 最多可為 4 個 LED 供電
• TPS61062 最多可為 5 個 LED 供電
• 啟用時的 PWM 亮度控制
• ILED 上的數字亮度控制
• 1 MHz固定開關頻率
• 400mA 內部功率 MOSFET 開關
• 關機期間 LED 斷開
• 使用低至 220 nF 的小輸出電容器
  工作
• 效率高達 80%
• 8引腳無納米封裝（芯片級，CSP）^?^
• 3 × 3mm QFN 封裝

參數

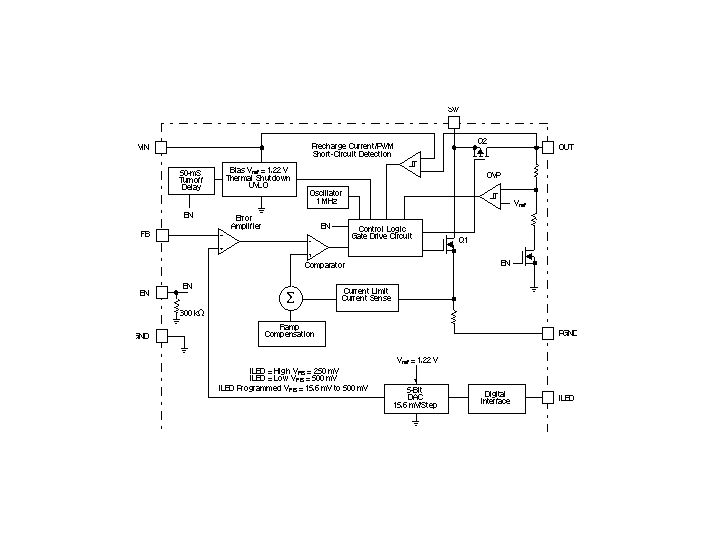

方框圖

?1. 產品概述?
TPS61060/61/62是德州儀器（TI）推出的高頻同步升壓轉換器，專為驅動串聯白光LED設計，具有恒流輸出特性。關鍵特性包括：

• ?輸入電壓范圍?：2.7V至6V
• ?輸出能力?：TPS61060驅動3顆LED，TPS61061驅動4顆，TPS61062驅動5顆
• ?保護功能?：集成過壓保護（OVP，14V/18V/23V可選）和短路保護
• ?亮度控制?：支持PWM調光（EN引腳，最高1kHz）和數字調光（ILED引腳，5位DAC）
• ?效率?：高達80%，反饋電壓可調（250mV或500mV）以優化效率

?2. 核心功能?

• ?數字調光?：通過ILED引腳實現32級亮度控制，每步15.6mV反饋電壓調整。
• ?PWM調光?：EN引腳支持1kHz PWM信號控制LED開關。
• ?保護機制?：
  • 短路時自動進入預充電模式（限流約100mA）
  • 過壓時停止開關動作，電壓回落后續恢復
  • 熱關斷（160°C觸發，15°C滯后）

?3. 典型應用電路?

• ?元件選型?：
  • 電感：22μH（如Murata LQH32CN220K23）
  • 輸入電容：1μF陶瓷電容（X5R/X7R材質）
  • 輸出電容：220nF至4.7μF（建議X5R/X7R）
• ?布局建議?：
  • 輸入電容靠近VIN引腳，電感緊鄰SW引腳
  • 輸出電容直接連接OUT與GND，減少LED線路紋波

?4. 封裝與型號?

• ?封裝選項?：
  • 8引腳NanoFree? CSP（1.446mm×1.446mm）
  • 8引腳QFN（3mm×3mm，帶散熱焊盤）
• ?型號差異?：OVP閾值不同（TPS61060:14V，TPS61061:18V，TPS61062:23V）

?5. 設計注意事項?

• ?效率優化?：低反饋電壓（250mV）可提升效率，尤其適用于3顆以下LED。
• ?熱管理?：QFN封裝需將散熱焊盤焊接至PCB地平面以降低熱阻。
• ?啟動特性?：軟啟動限制浪涌電流，預充電電流約100mA。

?6. 文檔結構?

• 包含特性、應用示例、電氣參數（如ESD等級、開關頻率1MHz）、典型性能曲線及封裝機械尺寸。

?適用場景?：手機、PDA、數碼相機等便攜設備的背光驅動。
