Texas Instruments TPS25961EVM評估模塊配置用于評估TPS25961電子保險絲的運行情況。TPS25961 100mΩ電子保險絲是一款集成式FET熱插拔器件，可創建高度集成的電路保護和電源管理解決方案。TPS25961只需很少的外部元件即可提供多種保護模式，能夠非常有效地抵御過載、短路、電壓浪涌和過多浪涌電流。

數據手冊：*附件：Texas Instruments TPS25961EVM評估模塊數據手冊.pdf

TI TPS25961EVM評估模塊支持一個獨立通道，并提供可編程OVLO和ILM設置。

特性

• 工作電壓：2.7V至19V（典型值）
• 可編程UVLO與OVLO
• 可編程電流限制

測試設備設置

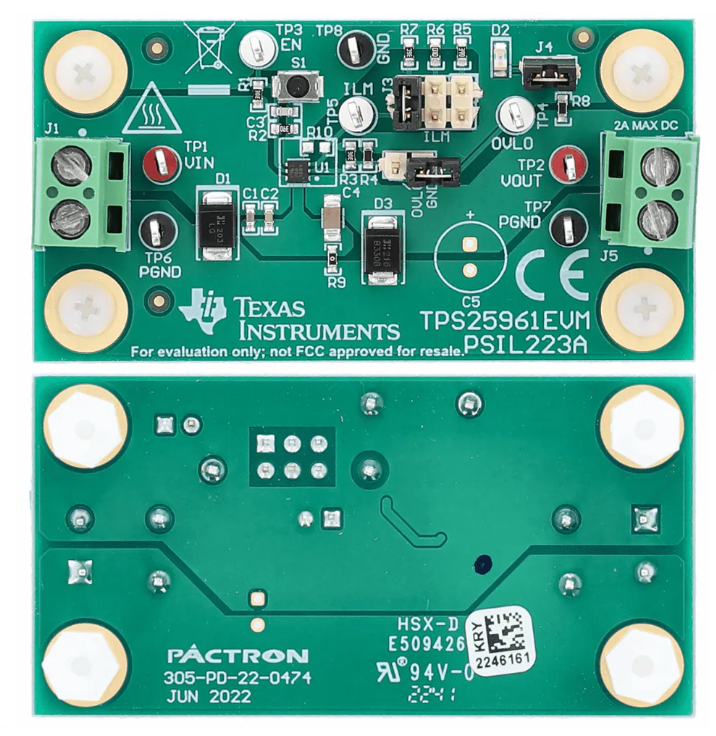

PCB布局

?TPS25961EVM評估模塊技術解析與應用指南?

一、核心特性與設計亮點

1. ?智能保護架構?
   • 集成2.7-19V寬輸入范圍與2A負載能力的eFuse芯片，支持可編程欠壓鎖定(UVLO)和過壓鎖定(OVLO)功能，閾值分別可配置為10.84V和13.76V。
   • 采用TVS二極管(D1)實現輸入瞬態保護，Schottky二極管(D3)抑制輸出負壓尖峰。
2. ?靈活配置能力?
   • 通過跳線J3實現四檔電流限制選擇（0.1A/0.2A/0.47A/2A），默認設置為2A（跳線5-6位置）。
   • OVLO閾值可通過J2選擇固定5.9V或可編程13.76V模式。
3. ?可視化監測接口?
   • 提供EN/UVLO(TP3)、OVLO(TP4)、ILM(TP5)等關鍵信號測試點，綠色LED(D2)實時指示輸出狀態。
   • 支持PMBus協議的數字監控接口，可讀取實時工作參數。

二、典型應用場景

• ?消費電子電源保護?：適用于智能音箱、TWS耳機等設備的輸入過流/過壓防護。
• ?工業設備保護?：為視頻監控攝像頭、電能表等設備提供Hot-Plug浪涌抑制（典型值1.2A/μs）。
• ?測試驗證平臺?：通過標準2×1端子臺(J1/J5)快速接入測試設備，驗證保護電路響應特性。

三、關鍵測試項目與數據

1. ?Hot-Plug測試?
   • 輸入12V時輸出上升時間典型值1.2ms，配合23.2kΩ電流限制電阻可實現平滑啟動（見圖5-2）。
2. ?故障保護測試?
   • 過流響應時間：<5μs（2A限流條件下）
   • 輸出短路保護：支持Hot-Short和冷啟動短路兩種模式，自動進入hiccup保護狀態（圖5-4/5-5）。
3. ?OVP測試?
   • 當輸入超過13.76V時，器件在20μs內切斷輸出（圖5-6）。

四、設計參考要點

1. ?PCB布局建議?
   • 功率路徑使用≥2oz銅厚，輸入/輸出端子(J1/J5)就近布置100nF+1μF去耦電容陣列。
   • 敏感信號線（如EN/UVLO）需遠離高頻開關節點。
2. ?熱管理設計?
   • 持續2A輸出時芯片結溫升約35°C，建議環境溫度不超過85°C。
   • 未安裝的120μF電解電容(C5)位置可用于擴展輸出儲能。
3. ?BOM優化方向?
   • 可替換DNP電阻R10(23.2kΩ)調整電流限制斜率，配合不同負載特性。
   • 選用AEC-Q200認證的X7R材質電容(C4)提升可靠性。

五、評估模塊擴展應用

該EVM可作為以下開發基礎：

• 多級保護電路原型設計（配合MCU實現級聯保護）
• 汽車電子負載開關驗證（需增加ISO7637脈沖測試）
• 智能配電系統從站單元（通過PMBus組建數字電源網絡）

本文基于TI官方文檔SLVUCK3(2022年12月版)撰寫，完整設計文件可通過TI官網獲取評估板原理圖(圖3-1)和Gerber數據(圖6-2)。
