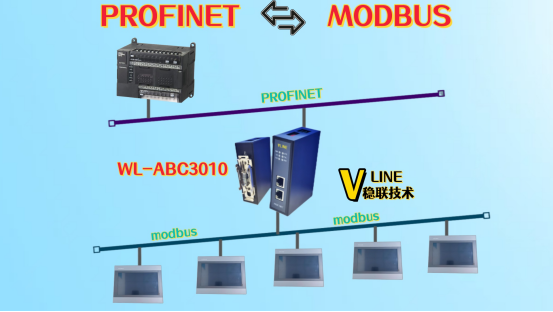

本案例利用以太網（EthernetIP）至ModbusTCP的網關，達成歐姆龍可編程邏輯控制器（PLC）與觸摸屏的連接以及通訊轉換。

MODBUSTCP從站設置

可利用MODBUSTCP協議，在局域網范圍內對觸摸屏開展遠程通信與控制操作。從站1設置，在進行IP地址設置時，首先借助撥碼開關1、3來確定觸摸屏的IP地址和端口號。本示例中，將從站屏的IP地址設定為192.168.1.31，端口號設定為502（具體操作可參考案例說明里“外部撥碼開關”部分內容，端口號需固定設置為502，不得進行更改）。

建立連接

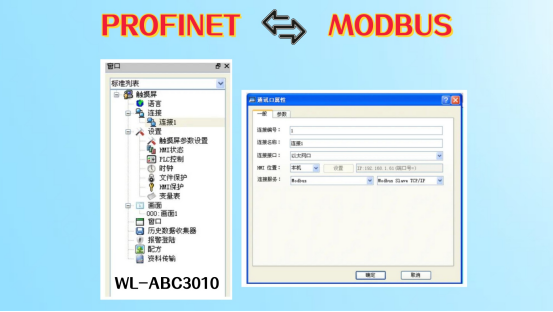

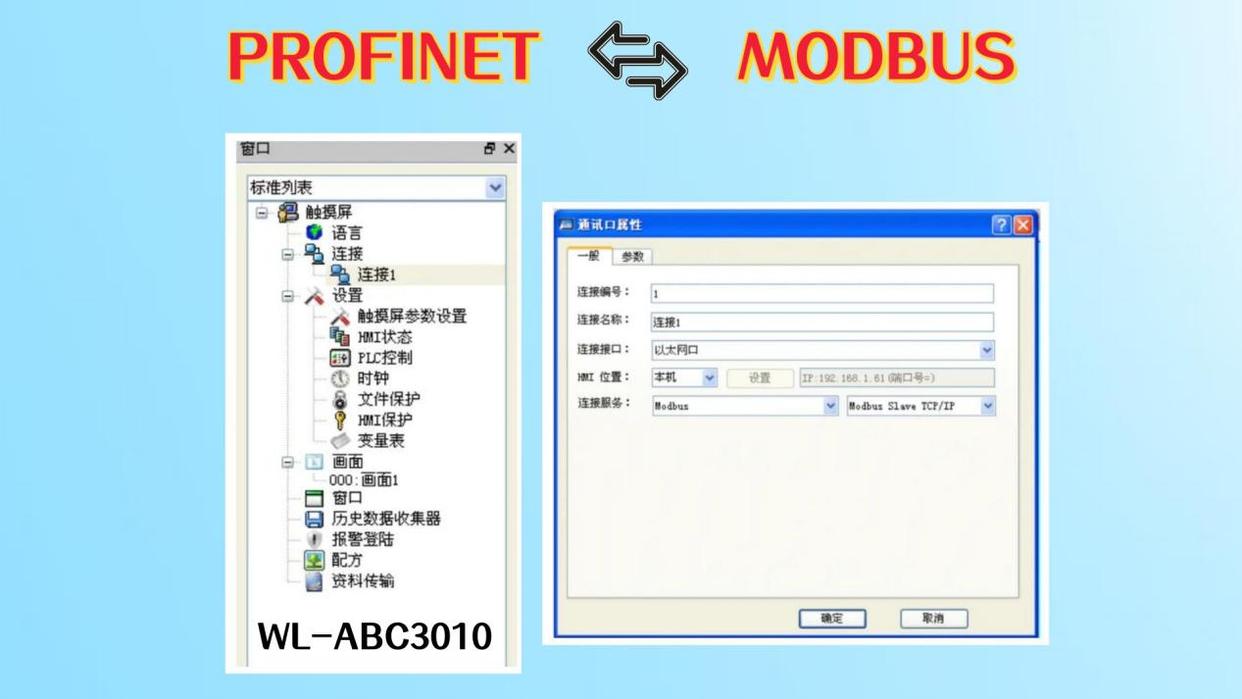

構建工程之后，于下圖所示之處雙擊“連接1”，此時會彈出“通訊口屬性”對話框（如下圖所示）。

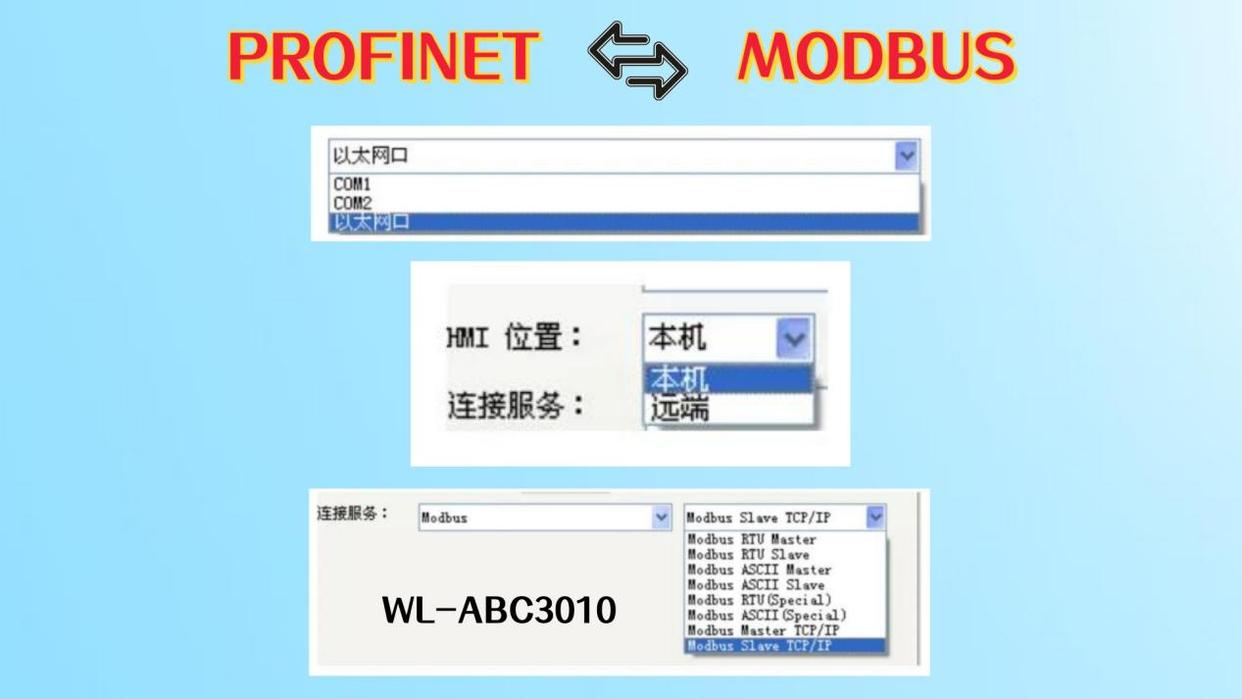

于圖示的對話框場景中，進行如下配置操作：首先，將連接接口選定為“以太網”（詳見附圖）；其次，把HMI位置設置為“本機”（詳見附圖）；最后，確定連接服務為“Maskus”-“ModbusSlaveTCP”。

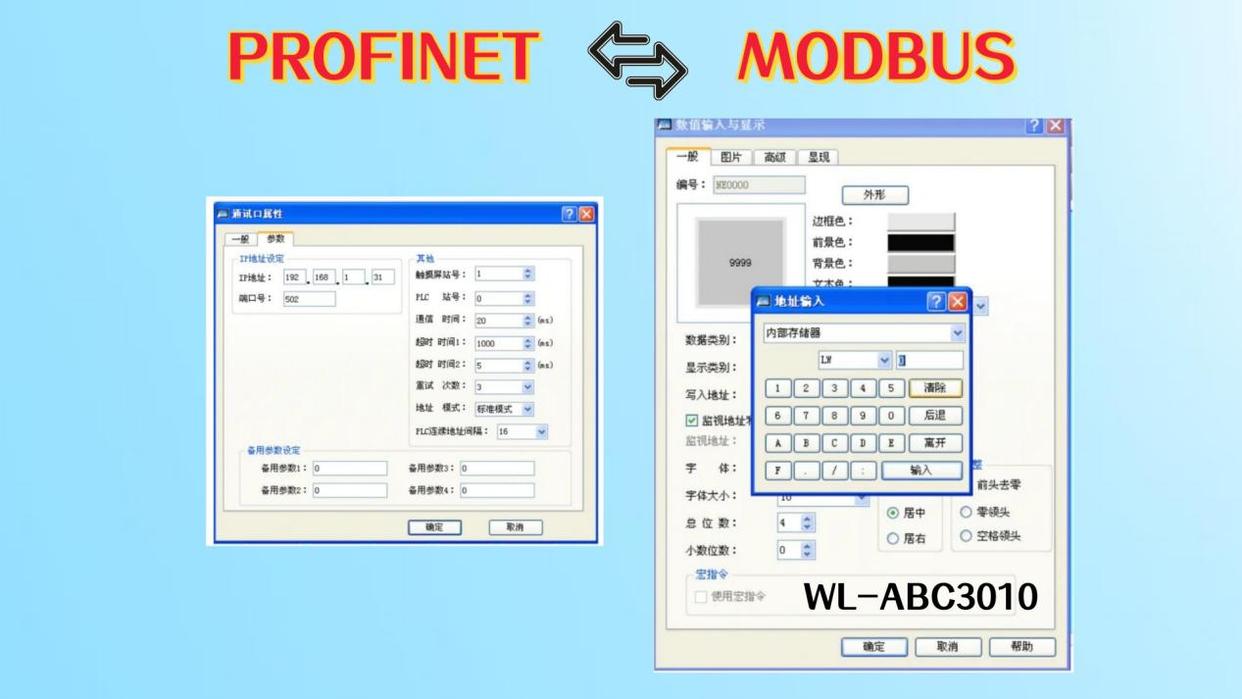

當彈出“通訊口屬性”對話框后，點擊其中的“參數”選項，進入如下圖所示的對話框，對IP地址和端口號進行設定。設定完成之后，點擊“確定”。在操作畫面上布置相應的控件，如在圖2中，創建若干個“數值輸入與顯示”控件。完成上述設置步驟后，將程序下載至屏體之內，把主站和從站連接到路由器，或者進行直接連接，以此開展監視與控制工作。從站2設置、從站3設置：按照從站1的設置方式進行操作，分別將從站2的IP地址確定為192.168.1.30，從站3的IP地址確定為192.168.1.200，并配置與之對應的控件。注：1、當屏作為從站使用時，所使用的地址為屏的內部地址，端口號設定為502。

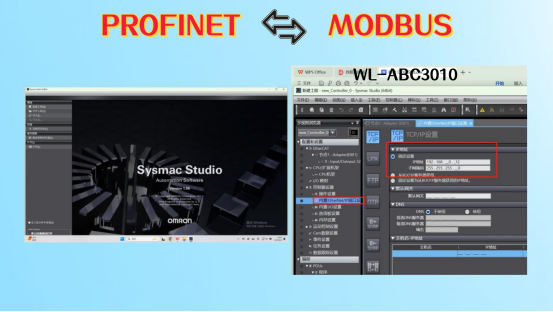

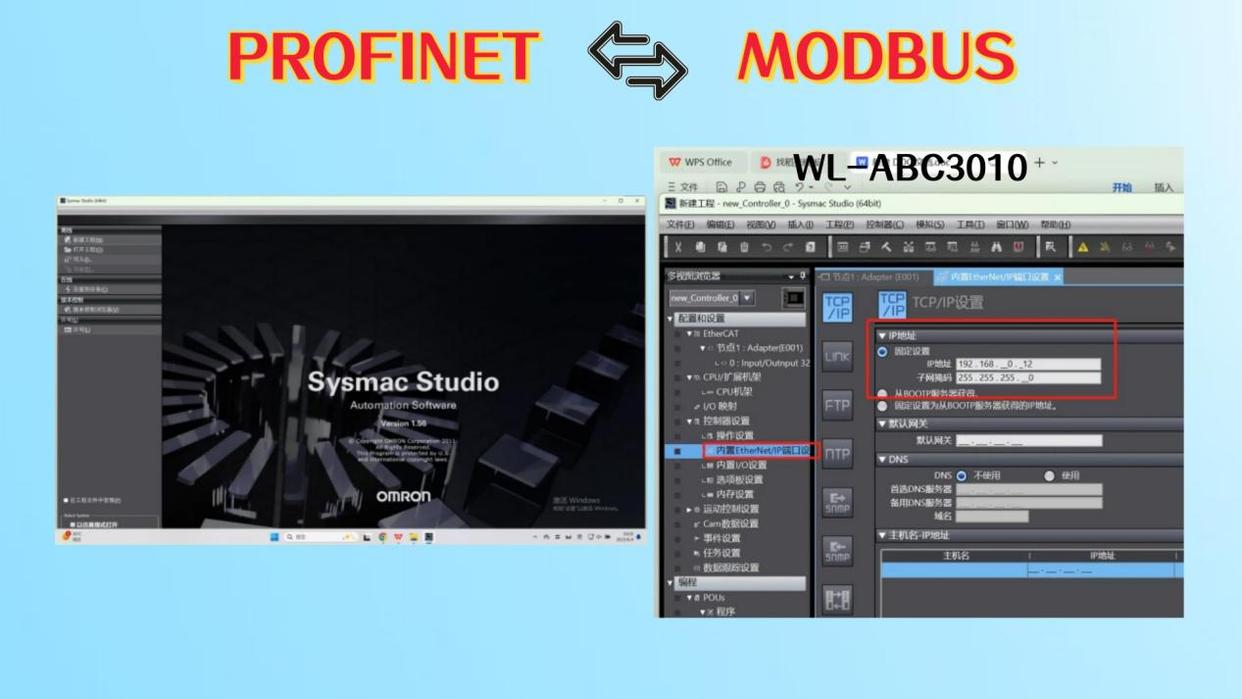

在開展歐姆龍可編程邏輯控制器（PLC）配置工作時，需先啟動主站組態軟件“SysmacStudio”，并創建全新項目。隨后，對PLC的IP地址予以設置。

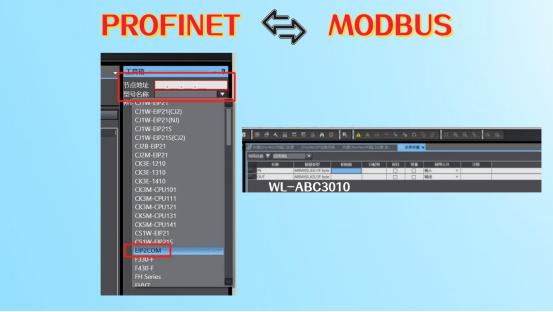

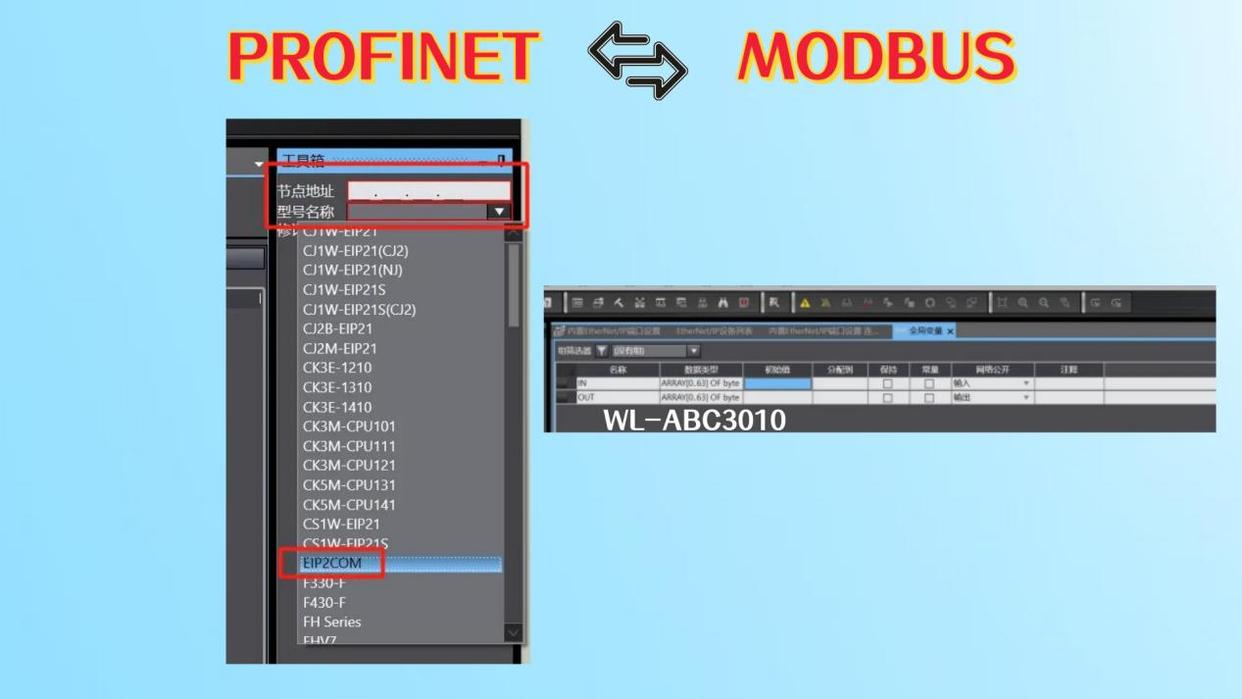

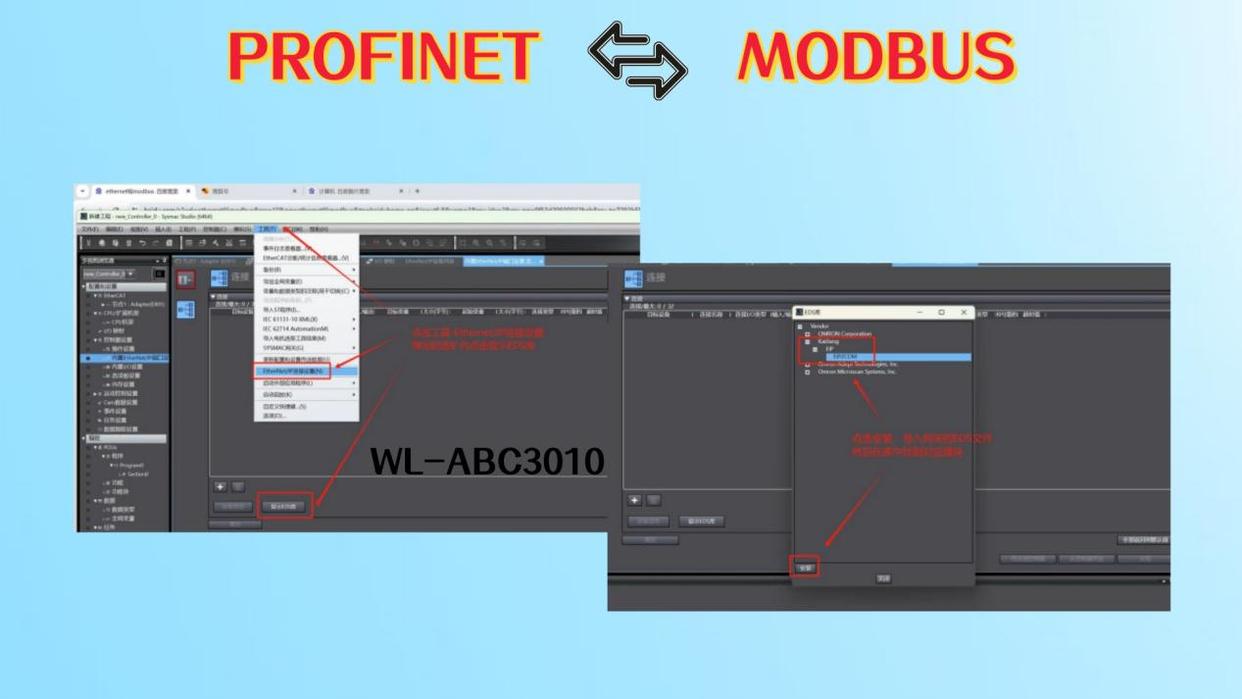

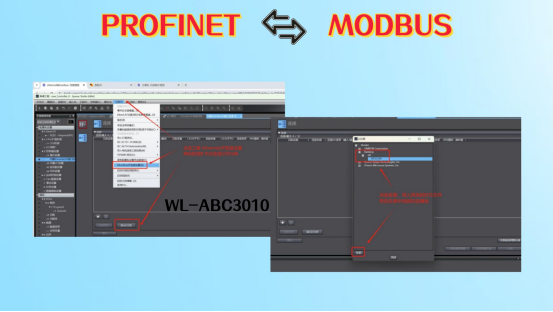

點擊“工具”-“EthernetIP/IP連接設置”，于彈出的選擇框中選擇“顯示EDS庫”，添加網關EDS文件，啟動網關EDS文件的安裝程序，安裝完成后選擇對應的模塊（EIP2COM）。

設置網關的IP地址，引入全局變量并將其與EIP組態配置建立關聯。在PLC組態軟件的EthernetIP/IP端口設置中，把全局變量與網關組態進行關聯操作。待配置工作完成后，將組態下載至歐姆龍PLC。

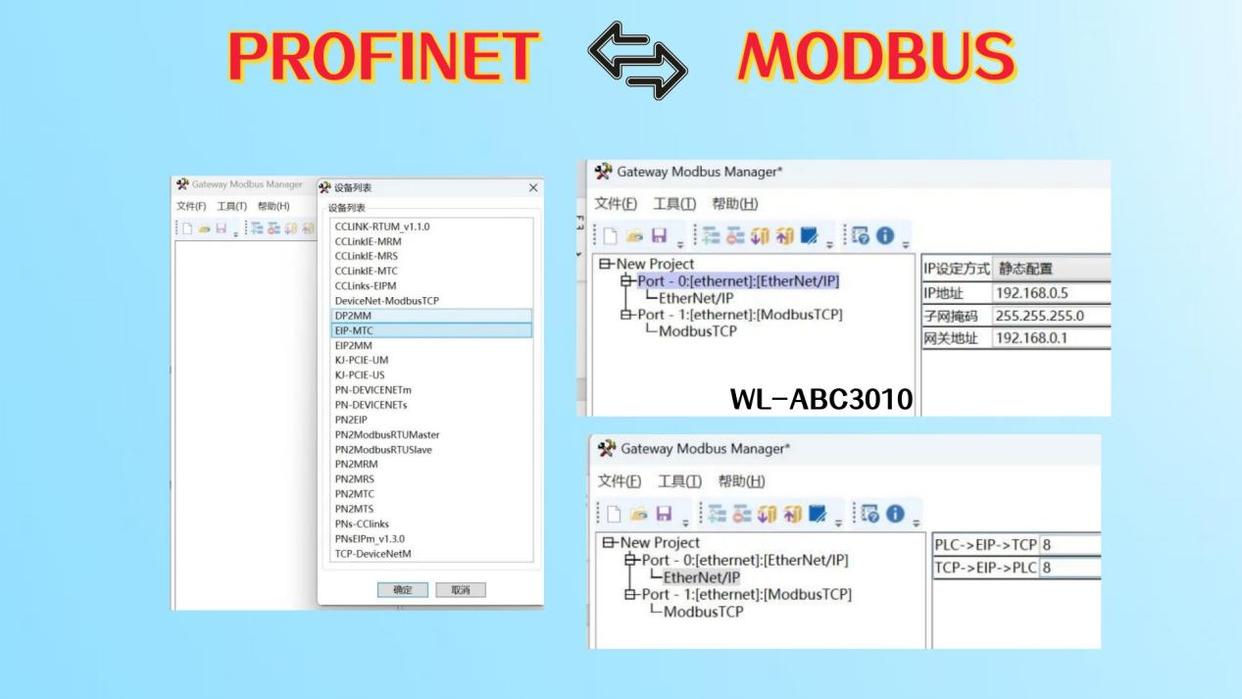

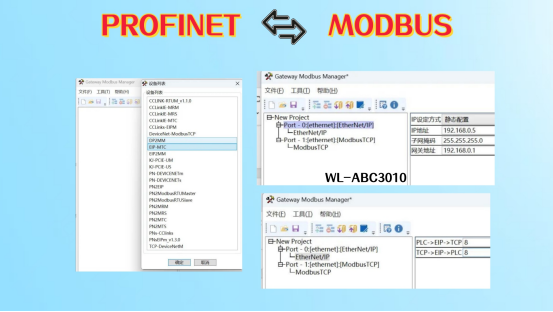

網關配置：開啟“GatewayConfigurationStudio”網關配置軟件，新建一個項目，對網關于EthernetIP/IP協議中的IP地址和輸入輸出數據長度予以設定。

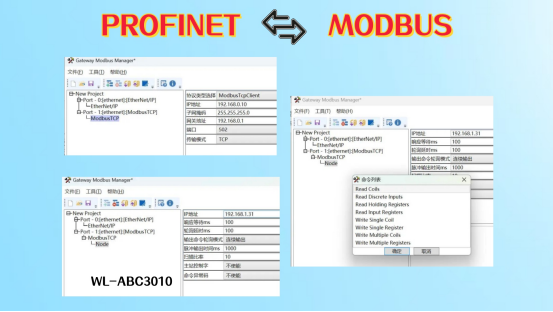

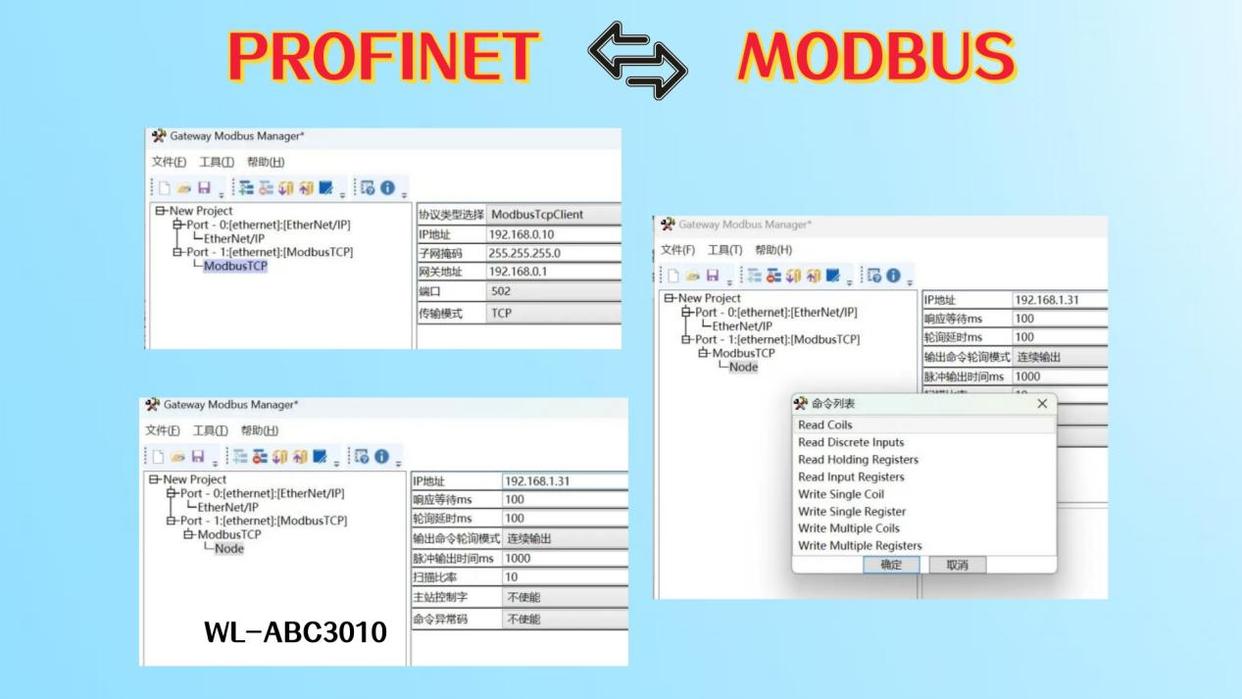

將網關設置為ModbusTCP客戶端的IP地址，此IP地址可與EthernetIP所在網段不同。錄入從站觸摸屏的IP地址，并添加相應功能碼，功能碼的設定可參照電能表手冊執行。

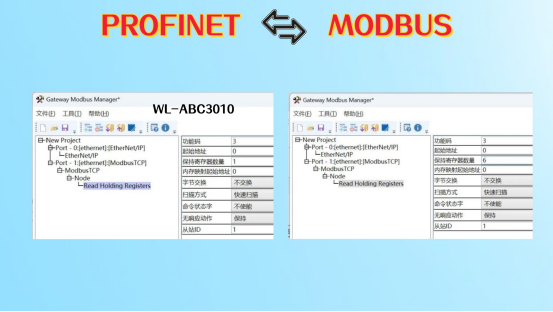

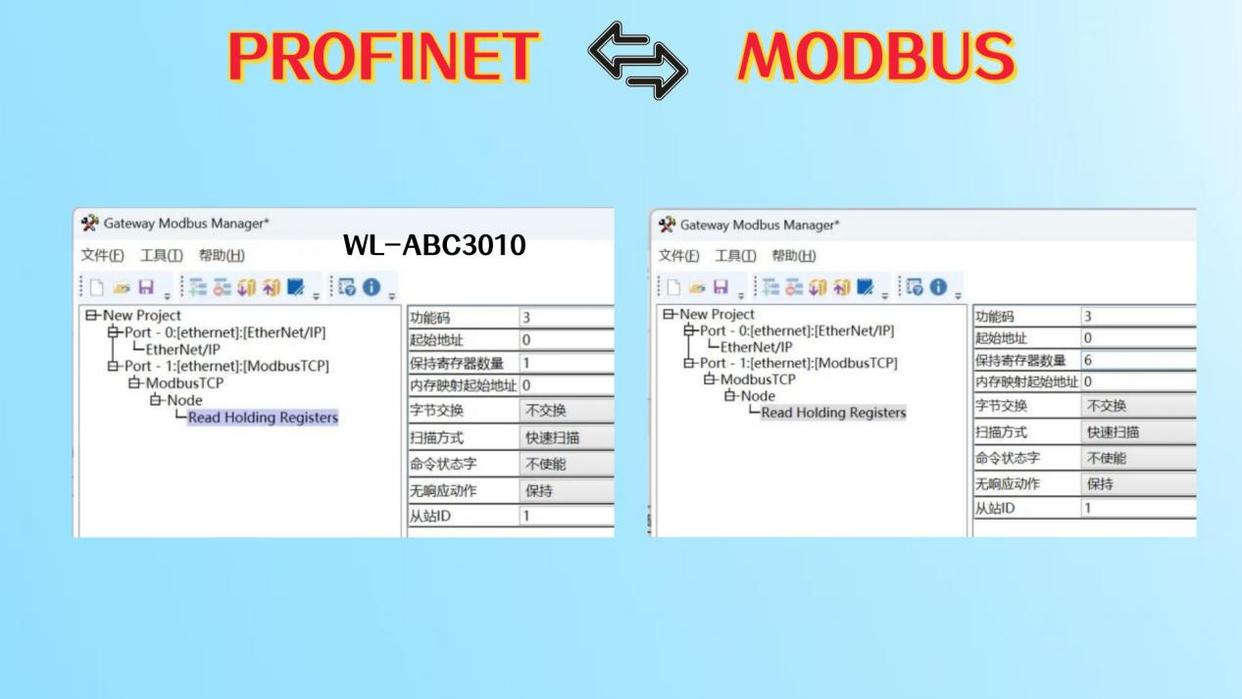

對觸摸屏所支持的功能碼開展讀寫測試，本示例將其設定為03功能碼，并填寫對應的寄存器地址與寄存器數量。依據從站所設置的寄存器地址數量，填寫相應的地址與數量。

將配置下載進入網關即可正常進行通訊。

本案例通過EthernetIP轉ModbusTCP網關的協議轉換功能，成功解決了傳統觸摸屏與現代工業設備的通信兼容問題，為老舊系統升級提供了經濟高效的解決方案。實際應用中，需根據觸摸屏的具體通信協議調整網關的轉換規則，確保數據格式匹配。
