LM3550 器件是一款低噪聲開關電容器 DC-DC 轉換器，設計用作限流和可調（高達 5.3 V）超級電容器充電器。LM3550 具有用戶可選的端接電壓，并提供一個可調節恒流輸出（高達 200 mA）和一個 NFET 控制器，非常適合在高功率閃光模式或低功耗割炬模式下驅動一個或多個大電流 LED。

LM3550 的 LED 電流和閃光脈沖持續時間可以通過 I 進行編程^2^C 兼容接口。STROBE 引腳允許通過來自控制器或相機模塊的閃光燈啟用信號來切換閃光燈。當輸出電壓達到最終值的 95% 時，EOC 引腳吸收電流。

ALD/TEMP 輸入引腳允許光傳感器根據環境光條件調整閃光電流水平，或者允許在高功率作或高環境溫度條件下對 LED 進行過溫檢測和保護。
*附件：lm3550.pdf

特性

• 高達 5 A 的閃存電流
• 4 種可選的超級電容器充電電壓電平（4.5 V、5 V、5.3 V、優化）
• 可調焊槍電流（60 mA 至 200 mA）
• 具有電流縮減功能的環境光或 LED 熱傳感
• 專用指示燈 LED 電流源
• 無需電感器
• 可編程閃光脈沖持續時間，以及通過I的割炬和閃光電流^2^C 兼容接口
• 真正關斷（LED 斷開）
• 閃存超時保護
• 薄型 20 引腳 UQFN 封裝
  （3 mm × 2.5 mm × 0.8 mm）
  參數

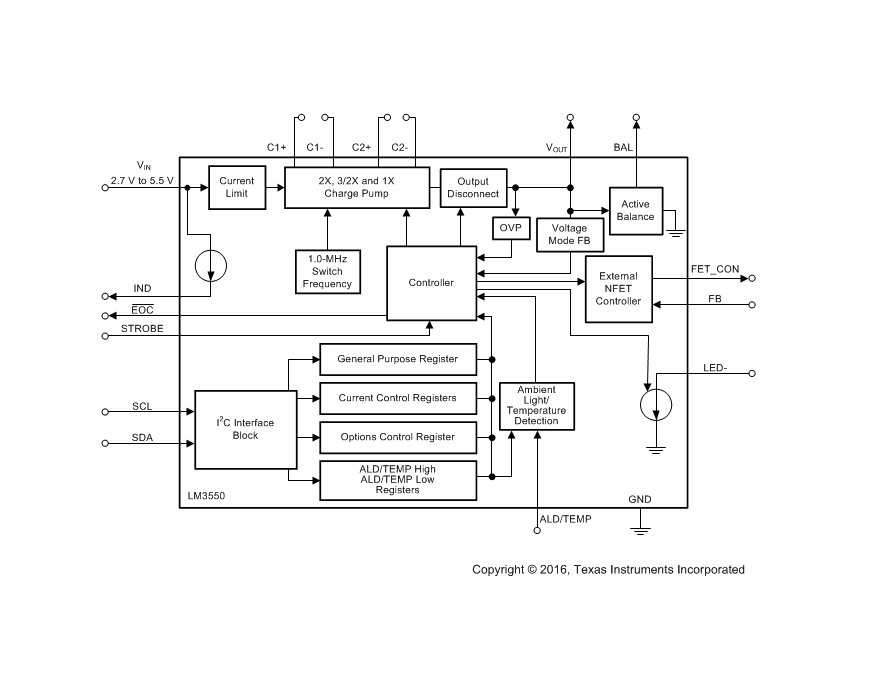

方框圖

?1. 核心特性?

• ?高電流驅動?：支持高達5A的閃光電流，可調節手電筒模式電流（60mA至200mA）。
• ?電壓選擇?：提供4種超級電容充電電壓選項（4.5V/5V/5.3V/優化模式）。
• ?智能調節?：集成環境光/溫度傳感功能，可自動調節LED電流。
• ?接口控制?：通過I2C兼容接口編程閃光持續時間、電流及模式。
• ?緊湊封裝?：采用20引腳UQFN封裝（3mm×2.5mm×0.8mm），無需電感。

?2. 關鍵功能模塊?

• ?充電管理?：
  • 支持快速充電超級電容，輸入電壓范圍2.7V至5.5V。
  • 可選充電模式（固定電壓或優化模式），優化模式根據LED電壓和電容ESR動態調整充電電壓。
• ?閃光控制?：
  • 通過STROBE引腳或I2C觸發閃光，可設置16ms至512ms的持續時間。
  • 集成外部NFET控制器，確保閃光電流穩定。
• ?保護機制?：
  • 過壓保護（OVP）、熱關斷（145°C觸發）、閃光超時保護。
  • EOC引腳指示充電完成狀態（95%目標電壓時觸發）。

?3. 典型應用場景?

• ?消費電子?：數碼相機、智能手機閃光燈。
• ?工業設備?：條形碼掃描儀、手持終端。
• ?安全系統?：火災報警、應急照明、入侵警報。

?4. 設計要點?

• ?電容選型?：推薦使用X7R/X5R陶瓷電容（C1=C2=1μF，CIN=4.7μF，COUT=2.2μF）。
• ?熱管理?：需確保PCB布局良好散熱，UQFN封裝底部裸露焊盤需連接至地平面。
• ?環境光檢測?：支持光敏二極管或NTC熱敏電阻配置，可劃分三檔電流調節區域。

?5. 性能數據?

• ?效率?：5V模式下效率達90%（輸入3.6V，輸出200mA）。
• ?充電時間?：0.5F電容從0V充至5.3V約7.8秒（輸入3.6V）。

?6. 寄存器配置?

• ?通用寄存器?（0x10）：控制模式（閃光/充電/手電筒）、充電電壓選擇。
• ?電流控制寄存器?（0xA0）：設置閃光（30-100mV反饋電壓）和手電筒電流（60-200mA）。
• ?選項寄存器?（0xB0）：配置閃光持續時間及優化模式電壓閾值。
