LM3554 是一款 2 MHz 固定頻率、電流模式同步升壓轉換器。該器件設計為用于大電流白光LED的雙通道600 mA（總計1.2 A）恒流驅動器，或作為穩壓的4.5 V或5 V電壓源工作。

主要特點包括：一個我^2^用于控制LED電流或所需輸出電壓的C兼容接口，用于直接觸發閃光脈沖的硬件閃光使能輸入，以及強制閃光脈沖進入低電流割炬模式的雙TX輸入，允許與RF功率放大器事件或其他高電流條件同步。此外，高強有效硬件使能 （HWEN） 輸入在系統軟件故障期間提供硬件關閉。
*附件：lm3554.pdf

LM3554 提供五種保護功能，包括軟件可選的輸入電壓監控器、用于與外部溫度傳感器接口的內部比較器、四個可選的電流限制以確保電池電流保持在預定峰值水平以下、過壓保護功能以限制 LED 開路期間的輸出電壓，以及限制 GND 短路期間輸出電流的輸出短路保護。

特性

• 輸入電壓：2.5 V 至 5.5 V
• 可編程4.5V或5V恒定輸出電壓
• 雙高側電流源
• 接地陰極可實現更好的散熱和 LED 布線

• 90% 效率

• 超小型解決方案尺寸：< 23 mm^2^
• 四種工作模式：手電筒、閃光燈、LED 指示燈和電壓輸出
• 37.5 mA 至 1.2 A 的精確可編程 LED 電流
• 硬件閃存和手電筒啟用
• LED 熱傳感和電流縮減
• 軟件可選輸入電壓監控器
• 可編程閃存超時
• 用于RF功率放大器脈沖事件的雙同步輸入
• LED 開路和短路檢測
• 高電平有效硬件使能，用于防止系統故障
• 400 kHz I^2^C 兼容接口

參數

方框圖

?1. 產品概述?
LM3554是一款集成2MHz同步升壓轉換器的雙路高邊LED驅動芯片，專為相機閃光燈設計。主要特性包括：

• ?輸入電壓范圍?：2.5V至5.5V
• ?輸出配置?：可編程4.5V/5V穩壓輸出或雙路LED驅動（總電流1.2A）
• ?效率?：>90%，超小封裝（<23mm2）
• ?工作模式?：閃光（Flash）、手電筒（Torch）、LED指示燈、電壓輸出模式

?2. 核心功能?

• ?LED驅動?：支持雙路高邊電流源（每路37.5mA至600mA），陰極接地設計優化散熱。
• ?保護機制?：LED熱感應與電流回退、開/短路檢測、輸入電壓監控、過壓保護（OVP）。
• ?控制接口?：400kHz I2C兼容接口，支持硬件使能（STROBE/TX1/TX2）。

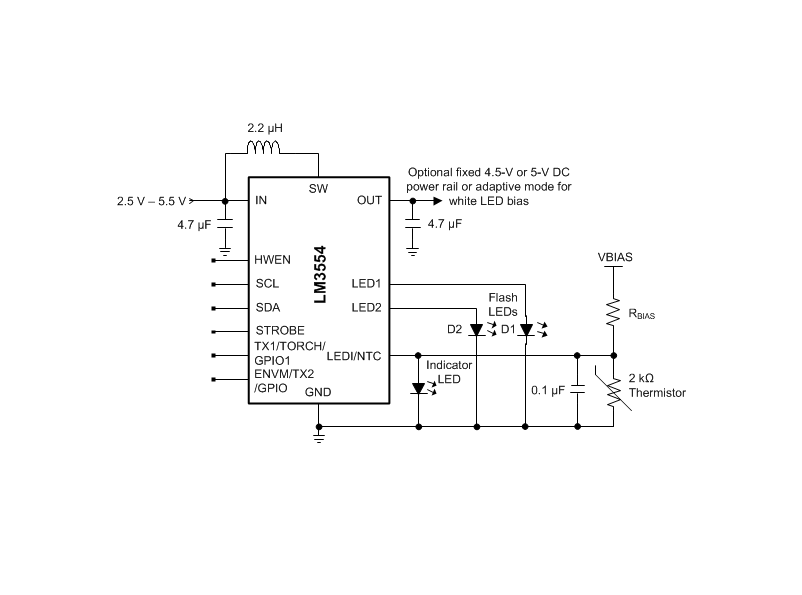

?3. 典型應用?

• 手機攝像頭LED閃光燈
• Class D音頻放大器電源
• LED恒流源偏置

?4. 關鍵參數?

• ?開關頻率?：2MHz固定頻率
• ?電流精度?：±5%（典型值）
• ?封裝?：16引腳DSBGA（1.685mm×1.685mm）

?5. 設計支持?

• ?外圍元件?：推薦2.2μH電感、4.7μF輸入/輸出電容。
• ?熱管理?：通過NTC引腳實現LED溫度監控，支持強制降電流或關斷保護。
• ?布局建議?：優先縮短電源路徑，減少開關噪聲干擾。

?6. 寄存器配置?
通過I2C可編程控制：

• 亮度（Torch/Flash模式電流等級）
• 閃光超時時間（32ms至1024ms）
• 電流限制（1A至2.5A可調）

?7. 文檔結構?
包含特性說明、電氣參數、時序圖、典型應用電路及封裝信息，完整覆蓋設計需求。
