一、拼接方案

01.8K輸入多畫面拼接

1.單路DP8K*2K@60HZ 輸入 ，1080P@60輸出

2.單路TYPE_C8K*2K@60HZ 輸入,1080P@60輸出

3.可支持輸入畫面PIP/PBP再拼接

4.輸出分辨率可以定制

5.支持HDCP1.4&HDCP2.2

6.支持6/8/10/12bit輸入輸出

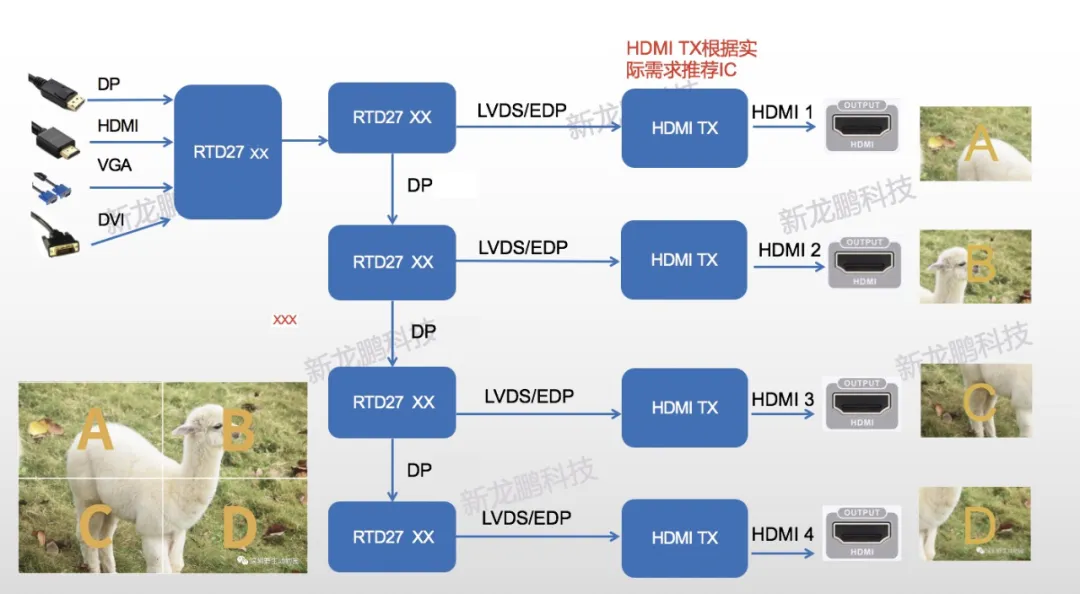

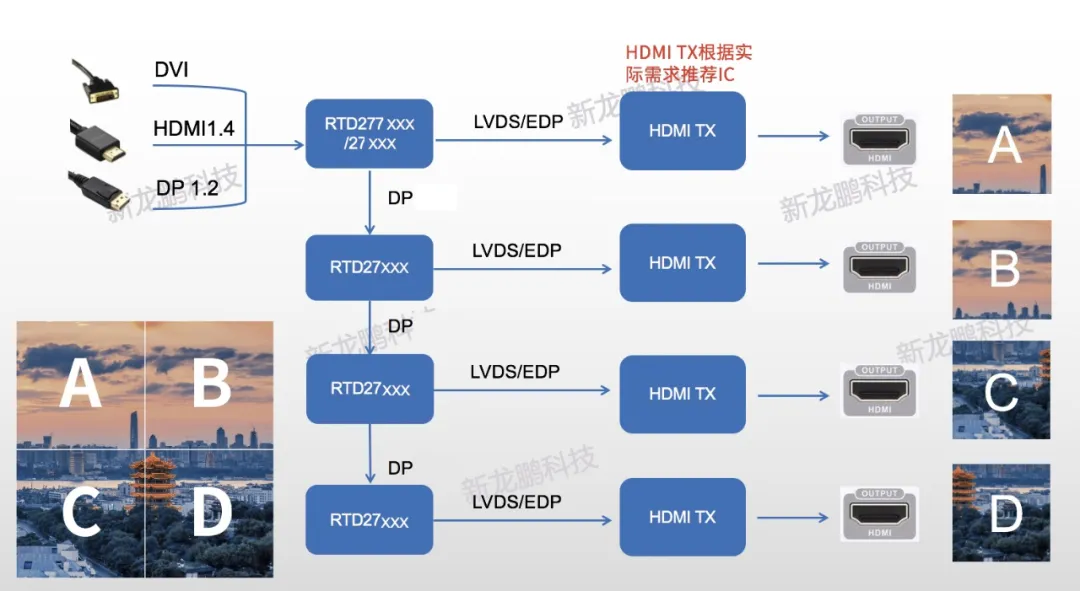

02.四畫面拼接2X2（點對點）

1.HDMI 4K@60HZ或30HZ輸入 ，1080P@60輸出

2.DP4K@60HZ 輸入，1080P@60輸出

3.輸出HDMI分辨率可調(diào)

4.支持HDCP1.4

5.支持6/8/10/12bit輸入輸出

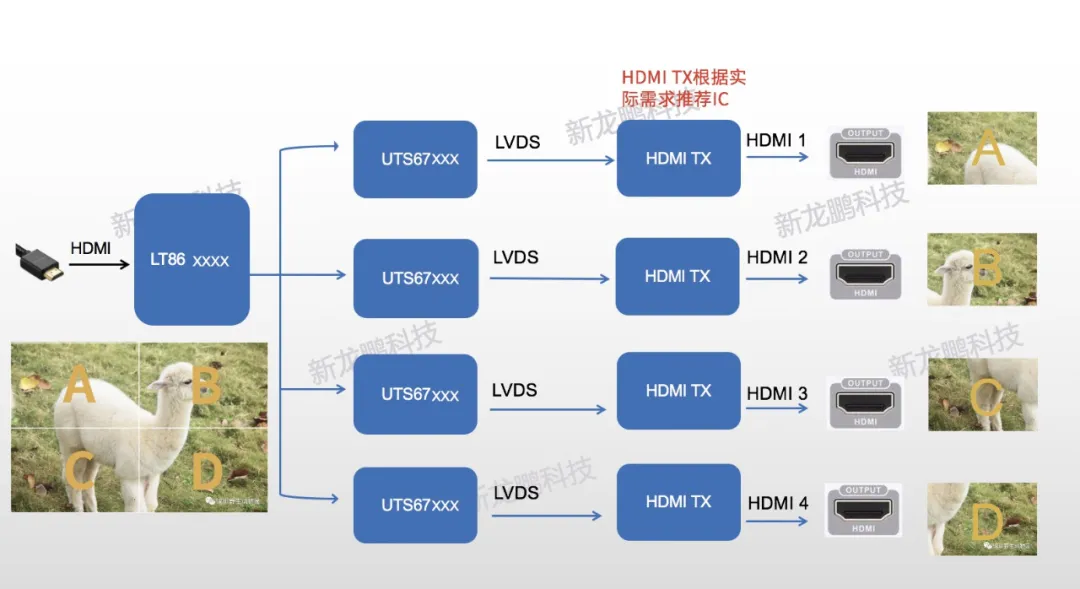

03.四畫面拼接2X2

1.HDMI4K@30HZ 輸入，1080P@60輸出

2.支持HDCP1.4

3.輸出分辨率可定制

4.成本便宜

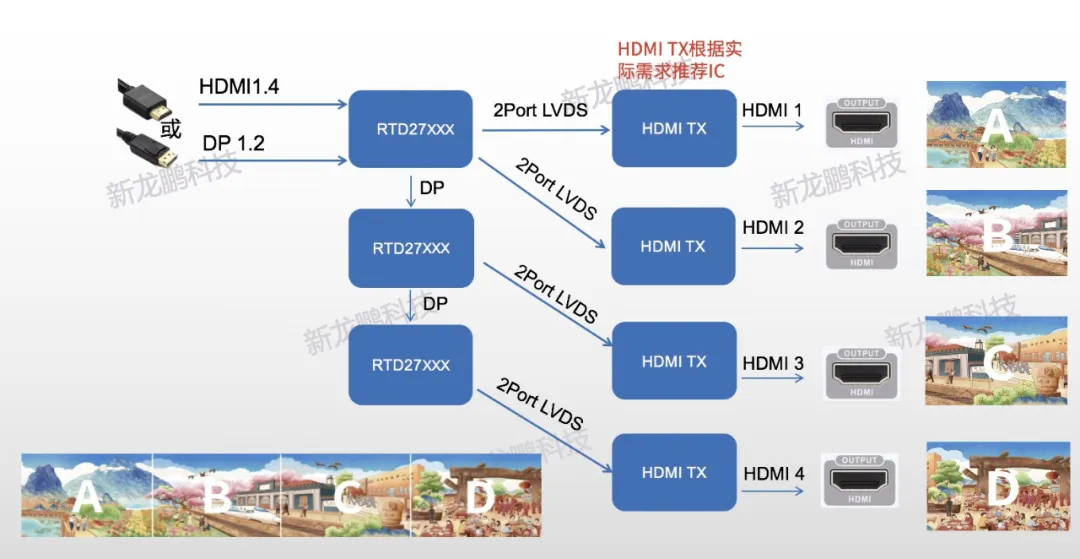

04.四畫面拼接4X1

1.HDMI7680x1080@60Hz 輸入，外掛EEPOM，1080P@60輸出

2.DP 7680x1080@60Hz輸入，1080P@60輸出

3.支持HDCP1.4&HDCP2.2(不同主芯片不同)

4.輸出分辨率可定制

5.支持6/8/10/12bit輸入輸出

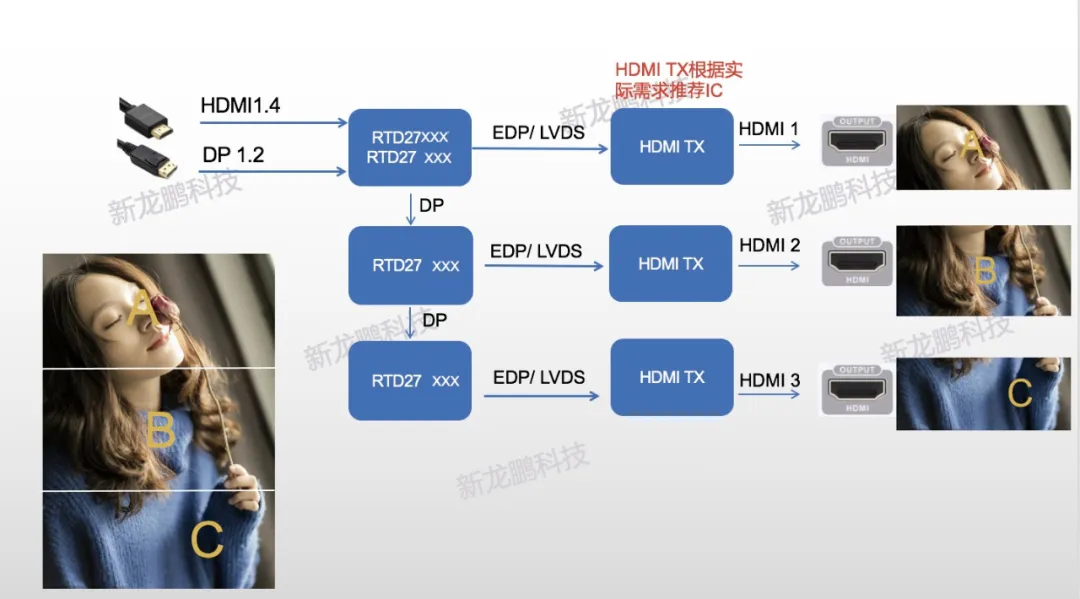

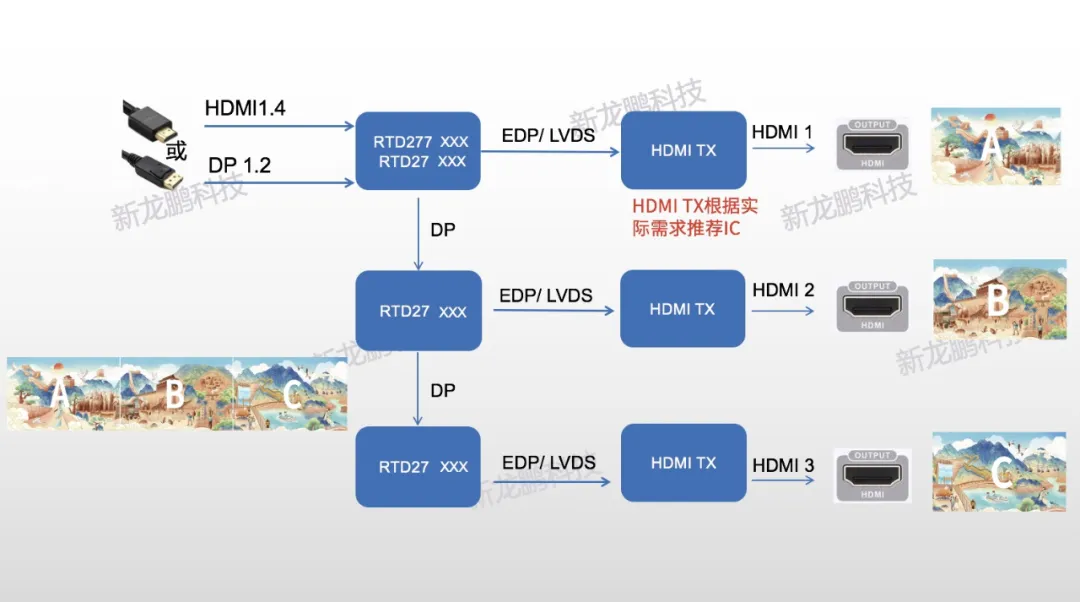

05.三畫面拼接1X3

1.HDMI1920x3240@60或30Hz輸入，1080P@60輸出

2.DP 1920x3240@60Hz輸入，1080P@60輸出

3.支持HDCP1.4&HDCP2.2(不同主芯片不同)

4.輸出分辨率可定制

5.支持6/8/10/12bit輸入輸出

06.三畫面橫拼接3X1

1.HDMI5760x1080@30Hz 輸入，1080P@60輸出

2.DP5760x1080@60Hz 輸入，1080P@60輸出

3.支持HDCP1.4&HDCP2.2(不同主芯片不同)

4.支持6/8/10/12bit輸入輸出

5.輸出分辨率可定制

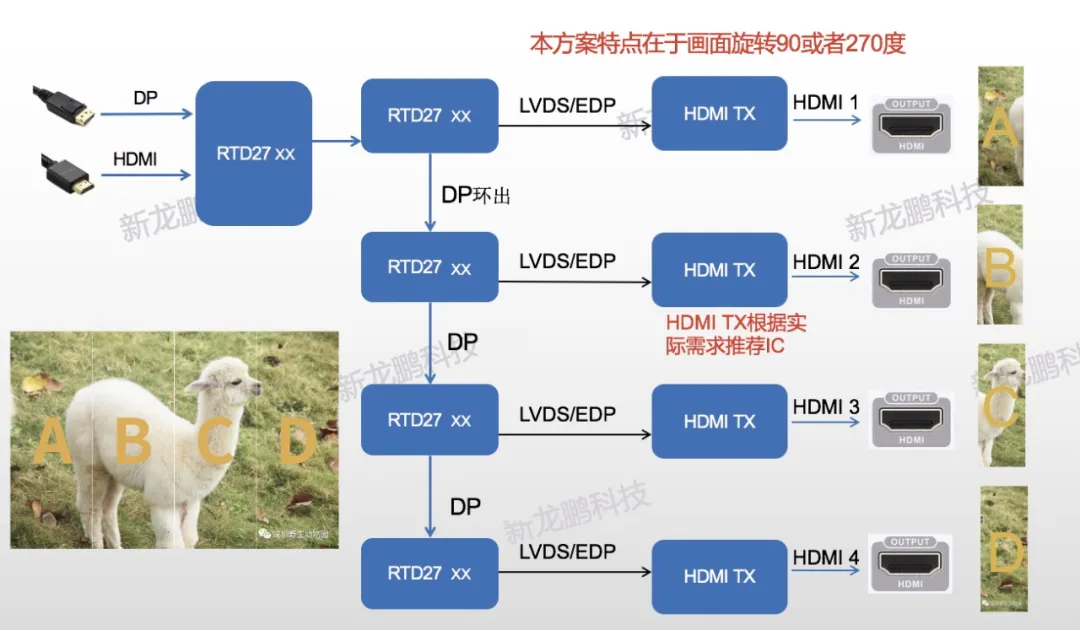

07.四畫面豎屏拼接

1.HDMI4320*1920@60HZ 輸入，1080P@60輸出

2.DP 4320*1920@60HZ輸入，1080P@60輸出

3.支持橫屏豎放

4.支持HDCP1.4&2.2

5.支持6/8/10/12bit輸入輸出

6.本方案非點對點，成本便宜

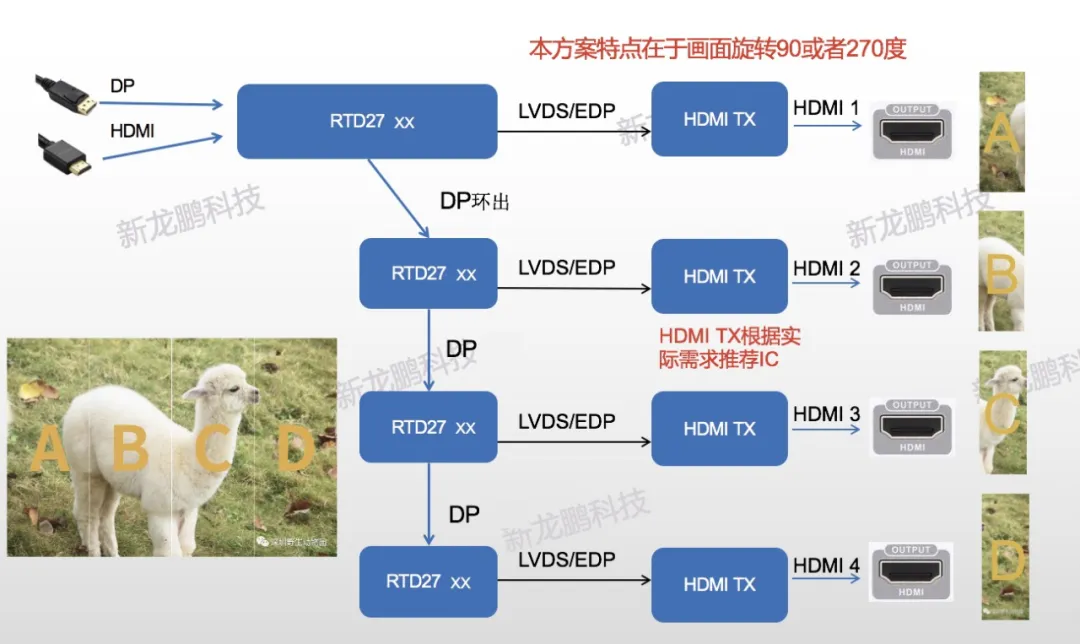

08.四畫面豎屏拼接

1.HDMI4320*1920@60HZ 輸入，1080P@60輸出

2.DP 4320*1920@60HZ輸入，1080P@60輸出

3.支持橫屏豎放

4.支持HDCP1.4&2.2

5.支持6/8/10/12bit輸入輸出

6.本方案點對點，成本略貴

09.四畫面至N畫面

1.HDMI4K@60HZ 輸入，1080P@60輸出

2.DP4K@60HZ 輸入，1080P@60輸出

3.可支持兩路4K*2K輸入，合成8K*2K輸入

4.需要多少HDMI輸出，就用多少個RTD2785T

5.可以把輸入的四路信號，先PIP/POP/4P再拼接

6.輸出分辨率可以定制,支持6/8/10/12bit輸入輸出

7.支持HDCP1.4

二、分割方案

01.四畫面分割器

1.兩路4K@60HZ輸入和兩路4K@30HZ輸入

2.輸入四路HDMI的分辨率可以不同

3.支持HDCP1.4

4.輸出分辨率可以定制

5.支持6/8/10/12bit輸入輸出

02.四畫面分割器

1.兩路4K@60HZHDMI 輸入和兩路4K@60HZ DP輸入

2.輸入四路HDMI或DP的分辨率可以不同

3.支持HDCP1.4&HDCP2.2（不同的主芯片）

4.輸出分辨率可以定制

5.支持6/8/10/12bit輸入輸出

三、矩陣方案

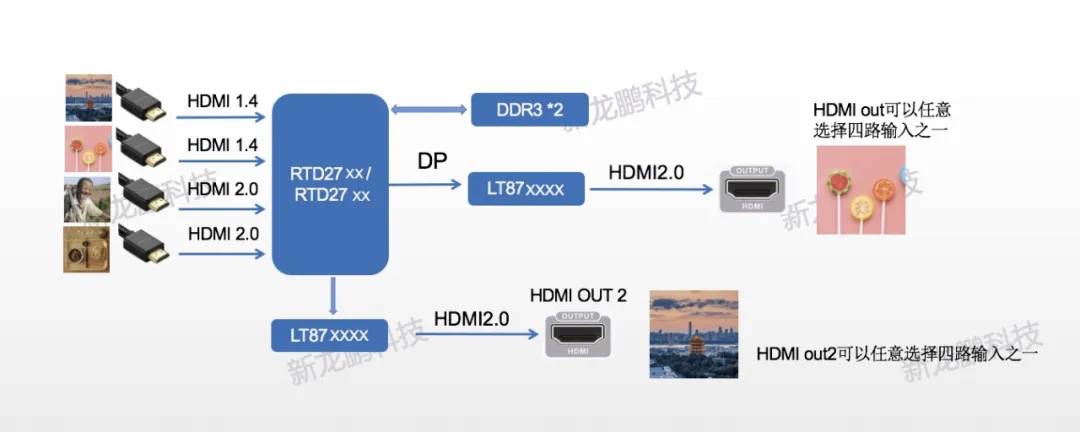

01.四進兩出

方案A:RTD27xx

1.HDMI輸入:兩路4K@60HZ兩路4K@30HZ

2.HDMI輸出：HDMIout1 可定制，最大4K@60HZ

3.HDMI輸出：HDMIout2 為選擇的四路輸入之一，同時輸出分辨率一致

4.支持HDCP1.4,

5.輸入四路HDMI的分辨率可以不同

6.支持6/8/10/12bit輸入輸出

方案B:RTD27xx

1.兩路4K@60HzHDMI輸入+兩路4K@60HzDP輸入

2.HDMI輸出：HDMIout1 可定制，最大5120*2880

3.HDMI輸出：HDMIout2 為選擇的四路輸入之一，同時輸出分辨率一致

4.支持HDCP1.4& HDCP2.2

5.輸入四路HDMI的分辨率可以不同

6.支持6/8/10/12bit輸入輸出

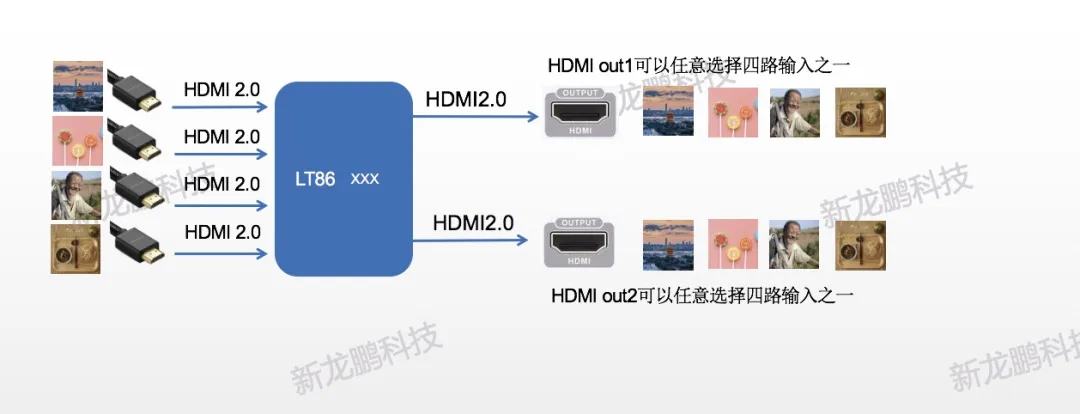

02.四進兩出

1.HDMI輸入:四路最大4K@60HZ

2.HDMI輸出：兩路Scaler:4Kx2K@60/50/30Hz to 1080P@60/50/30Hz

(3840x2160to 1920x1080 or 4096x2160 to 2048x1080)，最大4K@60HZ

3.支持HDCP2.3, HDCP2.2 and HDCP1.4

4.輸入四路HDMI的分辨率可以不同

5.點對點，無壓縮

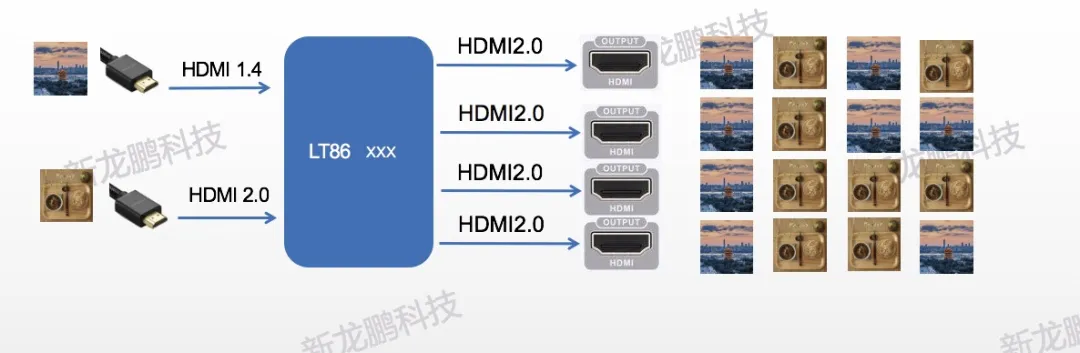

03.兩進四出

1.HDMI輸入:兩路最大4K@60HZ

2.HDMI輸出：四路Scaler:4Kx2K@60/50/30Hz to 1080P@60/50/30Hz

(3840x2160to 1920x1080 or 4096x2160 to 2048x1080)，最大4K@60HZ

3.支持HDCP2.3, HDCP2.2 and HDCP1.4

4.輸出四路HDMI的分辨率可以不同

5.點對點，無壓縮

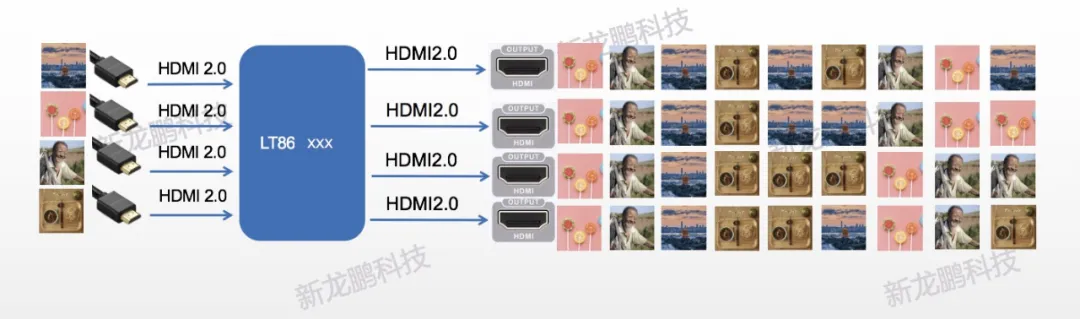

04.四進四出

1.HDMI輸入:四路最大4K@60HZ

2.HDMI輸出：四路Scaler:4Kx2K@60/50/30Hz to 1080P@60/50/30Hz

(3840x2160to 1920x1080 or 4096x2160 to 2048x1080)，最大4K@60HZ

3.支持HDCP2.3, HDCP2.2 and HDCP1.4

4.輸出四路HDMI的分辨率可以不同

5.點對點，無壓縮

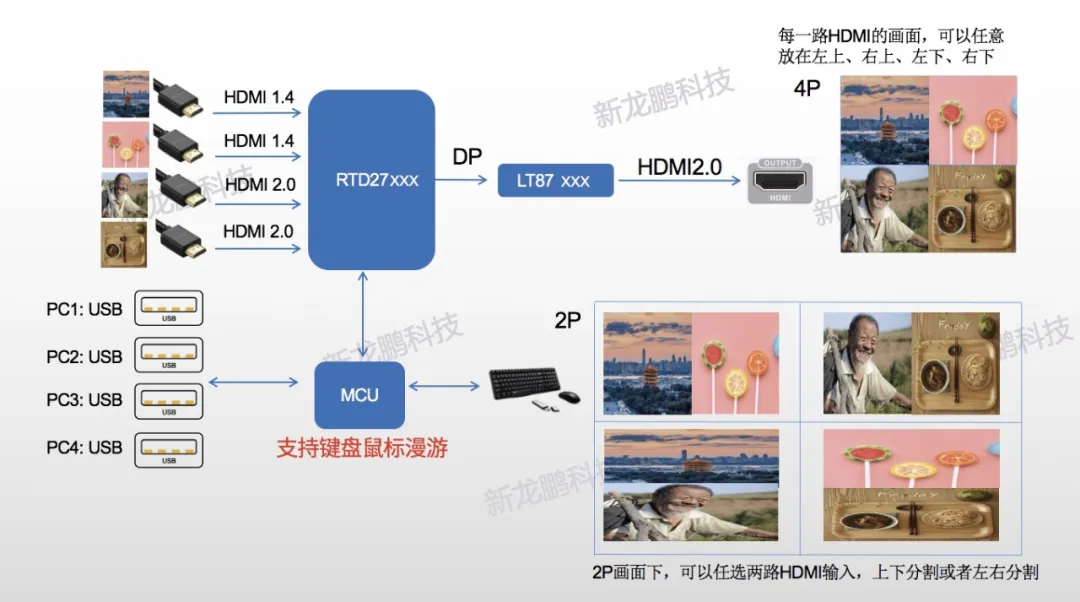

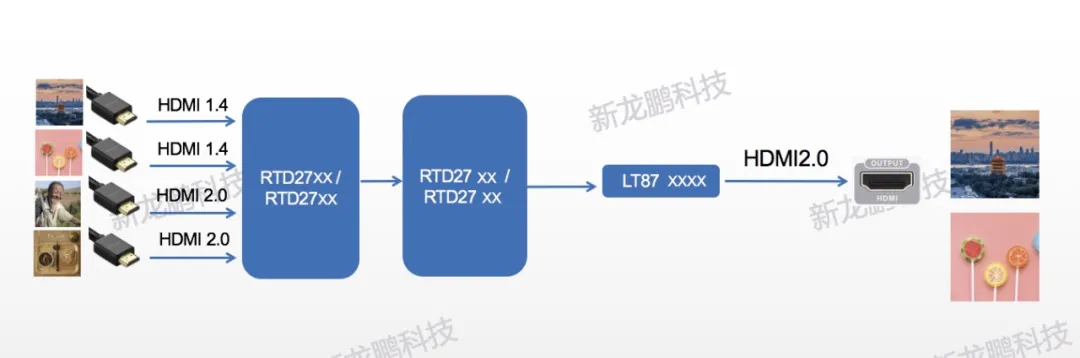

05.無縫秒切設(shè)備(四進一出）

方案A:RTD27XX

1.HDMI輸入:兩路4K@60HZ兩路4K@30HZ

2.支持輸出畫面1P/2P/4P

3.支持HDCP1.4

4.HDMIout輸出分辨率可以定制(HDMITX芯片規(guī)格不同）

5.輸入四路HDMI的分辨率可以不同

6.支持6/8/10/12bit輸入輸出

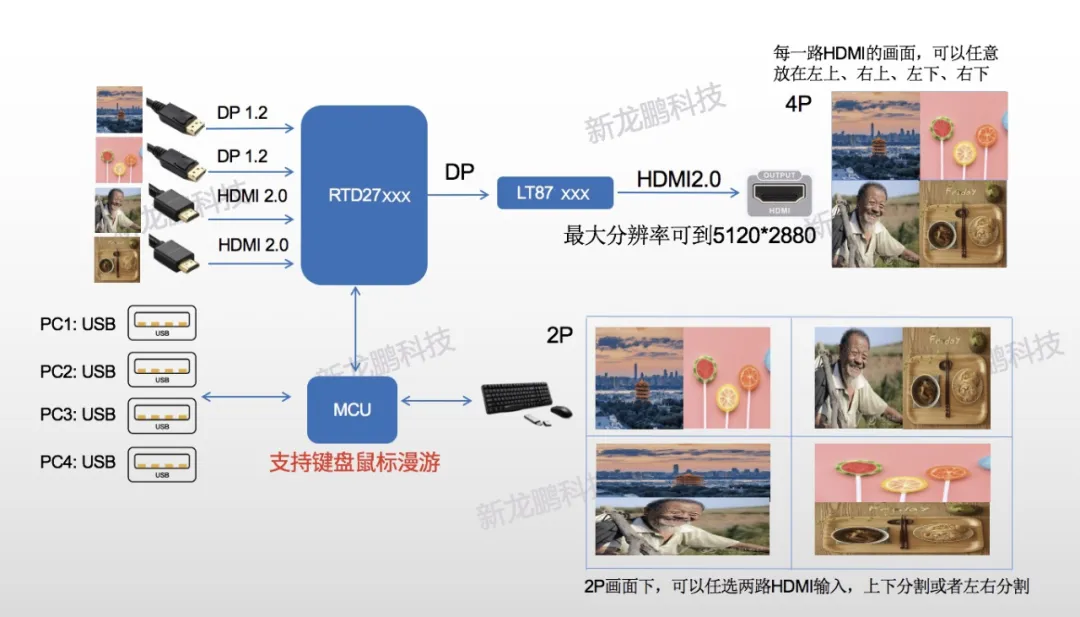

方案B:RTD27XX

1.兩路4K@60HzHDMI輸入+兩路4K@60HzDP輸入

2.支持輸出畫面1P/2P/4P

3.支持HDCP1.4&HDCP2.2

4.HDMIout輸出分辨率可以定制(HDMITX芯片規(guī)格不同）

5.輸入四路HDMI的分辨率可以不同

6.支持6/8/10/12bit輸入輸出

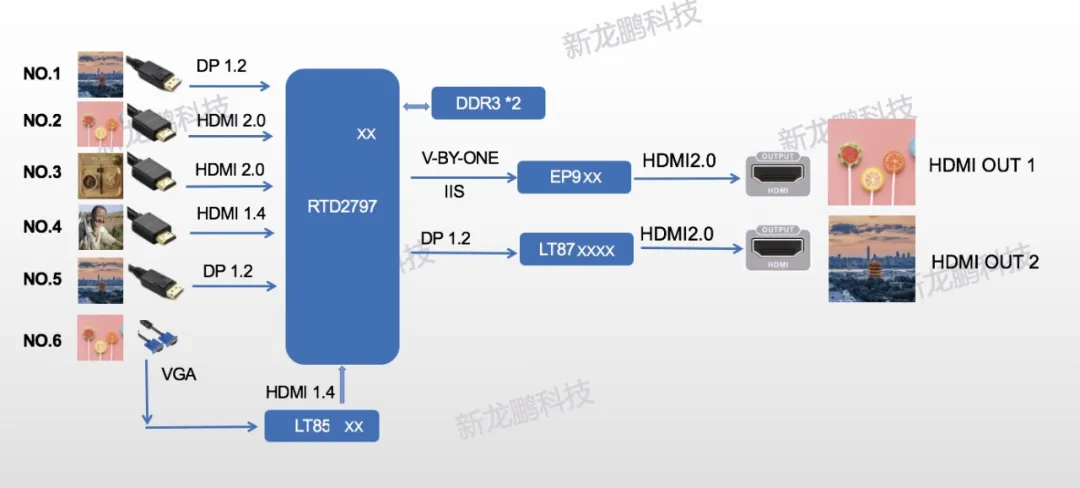

06.真4K 六進兩出

1.HDMI輸入:三路4K@60HZ；DP輸入：一路4K@60HZ

2.HDMI輸出：HDMIout1 可定制，最大4K@60HZ

3.HDMI輸出：HDMIout2 為選擇的六路輸入之一，同時輸出分辨率一致

4.支持HDCP1.4&HDCP2.2

5.六路輸入信號的分辨率可以不同

6.支持點對點，無壓縮無損失

7.支持6/8/10/12bit輸入輸出
