倍訊科技Ethernet IP轉Modbus網關與西門子積算儀連接的配置實例

本研究通過以太網至Modbus協議轉換網關技術，實現了皮帶秤數據的集成，進而接入羅克韋爾1769L32E型可編程邏輯控制器（PLC）。

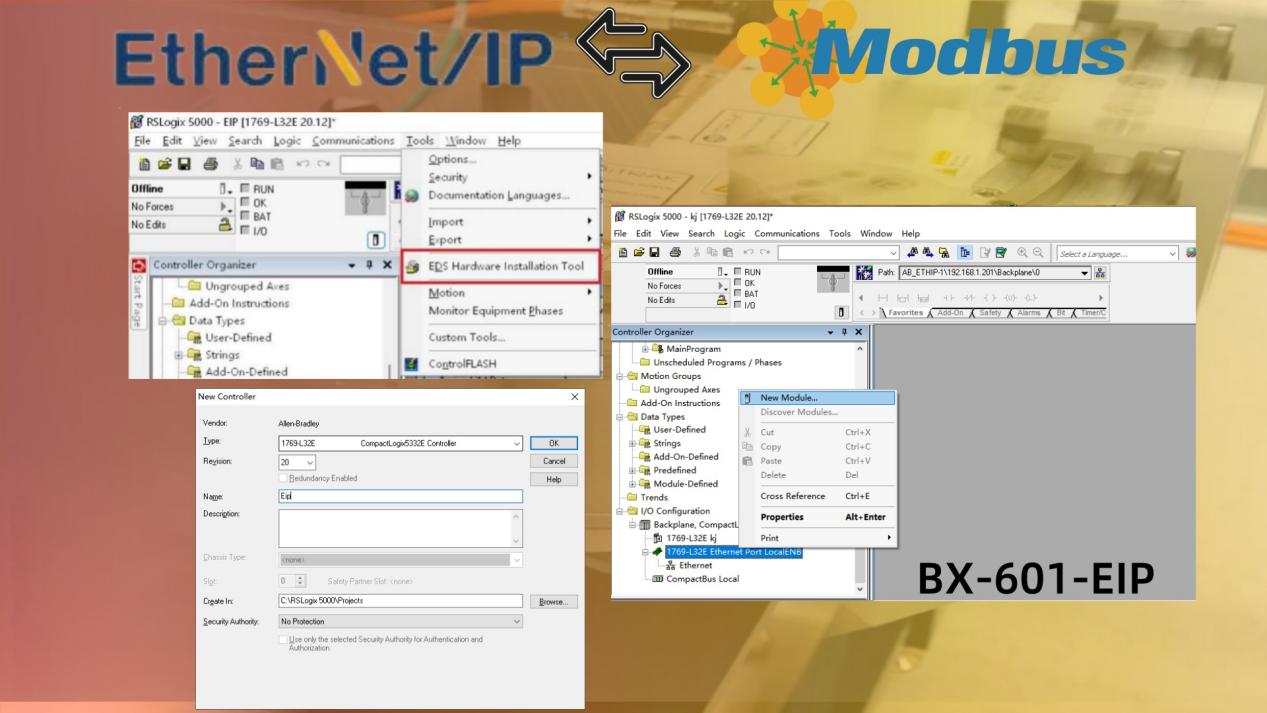

首先，執行AB PLC的參數配置程序，啟動RSLogix 5000軟件，以導入Ethernet IP轉Modbus網關的EDS文件。繼而，構建一新的工程項目，并在其中集成PLC。通過New Module功能，將網關模塊集成至系統中。

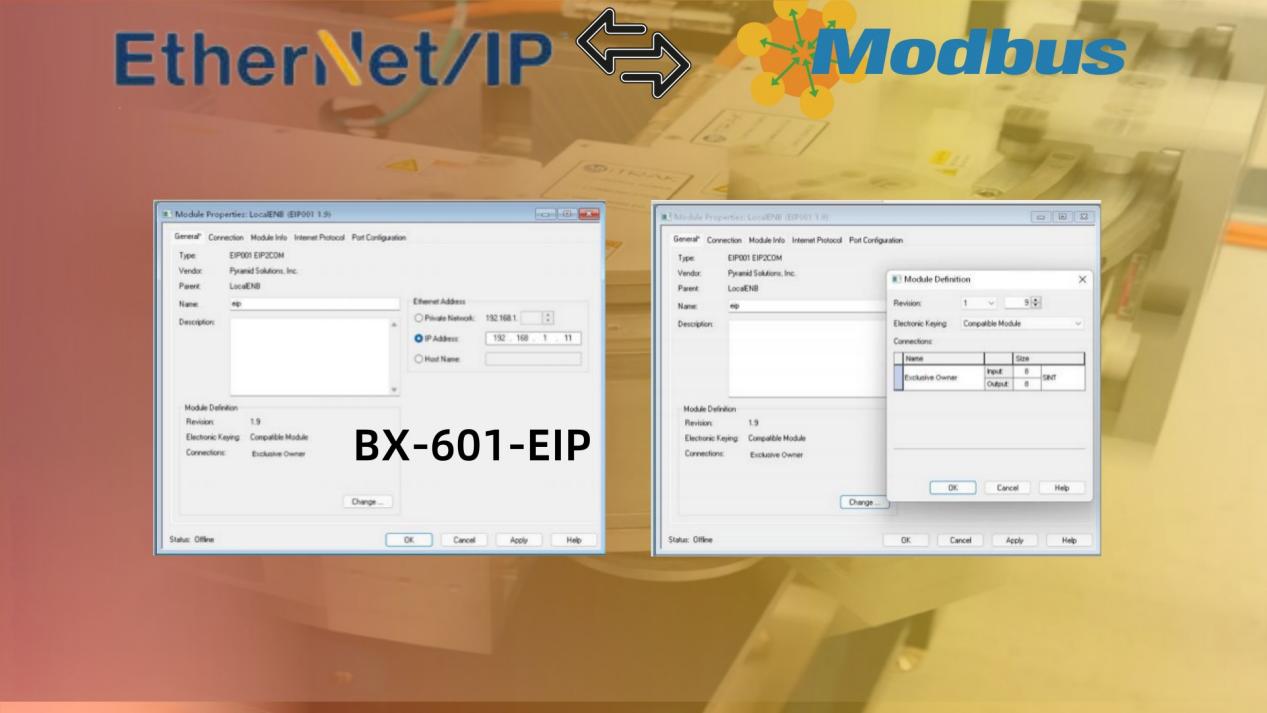

于“Name”欄內填入網關之名稱，于“IP Address”欄內填入網關的 IP 地址，點擊“Change”以設置網關的輸入輸出數據長度。下圖示例展示了設置 20 字節輸入數據與 20 字節輸出數據的情況：

通過操作“Communications”菜單項下的“Download”功能，實現工程文件向可編程邏輯控制器（PLC）的傳輸過程。啟動“Gateway Configuration Studio”網關配置軟件，進行新項目的創建，并在其中添加相應的模塊。在配置過程中，需精確設定網關設備在以太網絡接口的IP地址參數，并對數據傳輸?shù)妮斎胼敵鲩L度進行詳細設置。

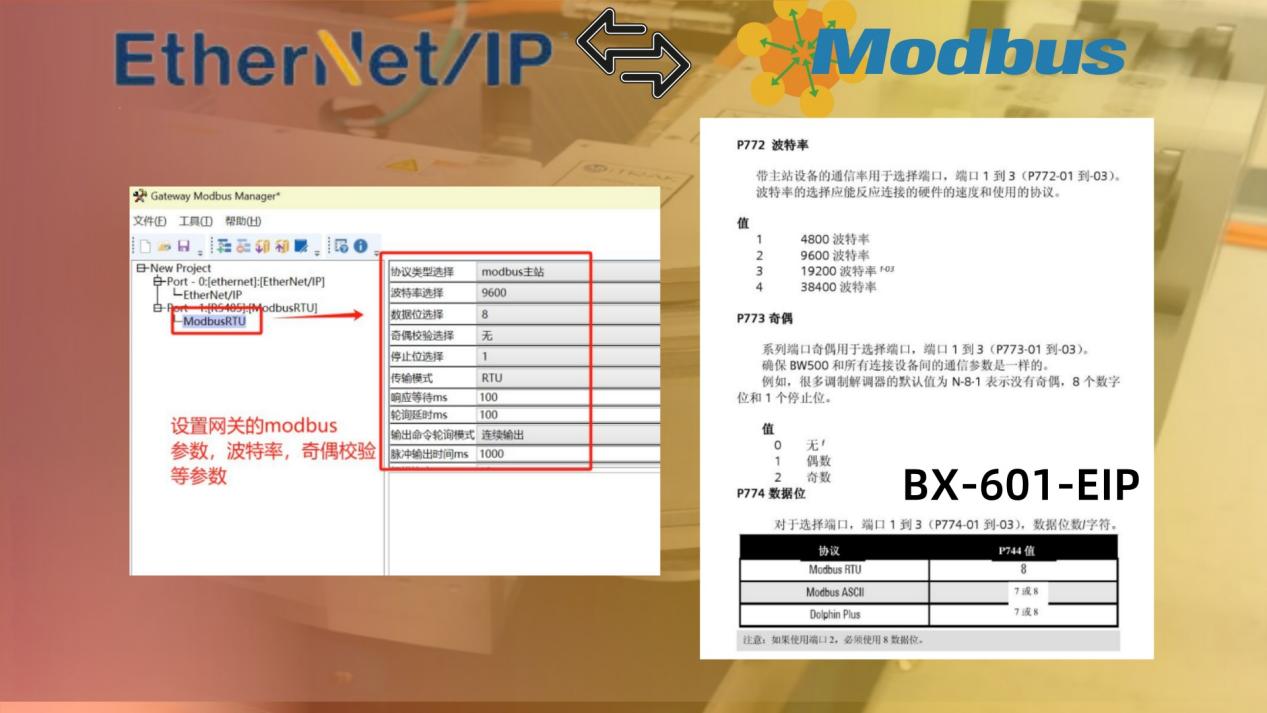

對網關的Modbus參數進行設置，諸如波特率、奇偶校驗、超時時間等。主從站的485總線參數設置需保持一致。

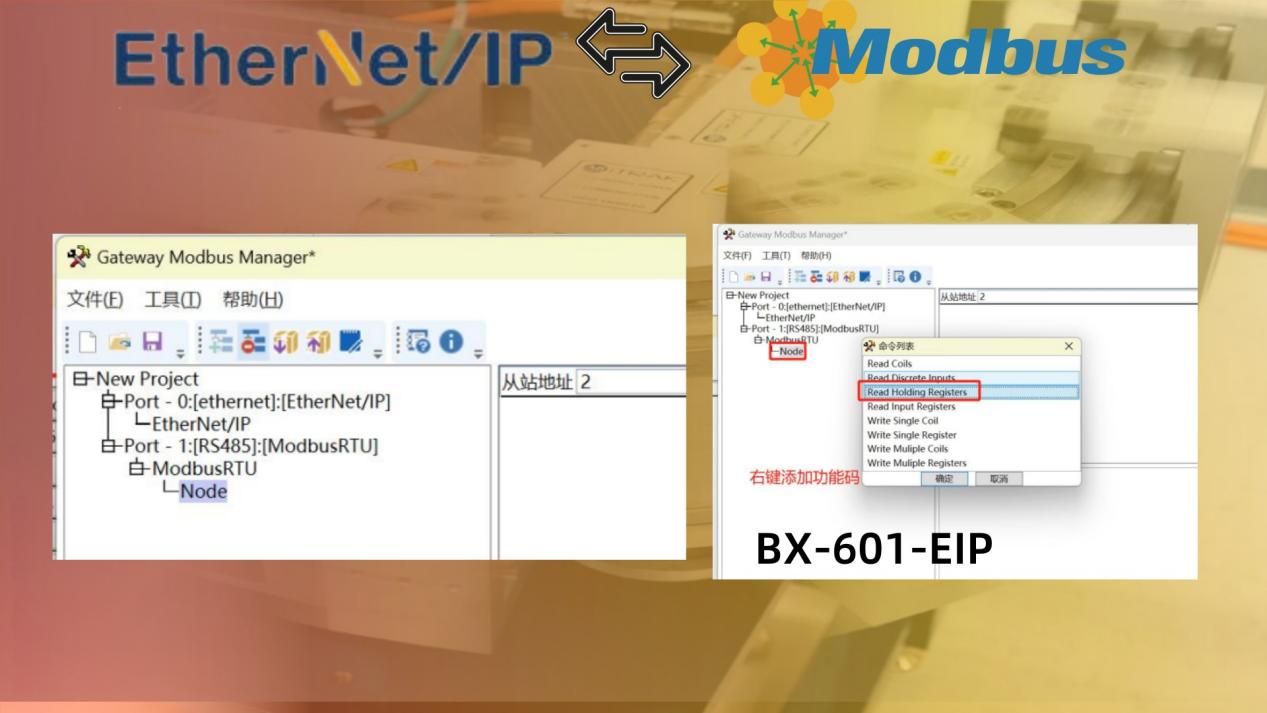

添加從站地址以及對應功能碼，Ethernet IP轉Modbus網關

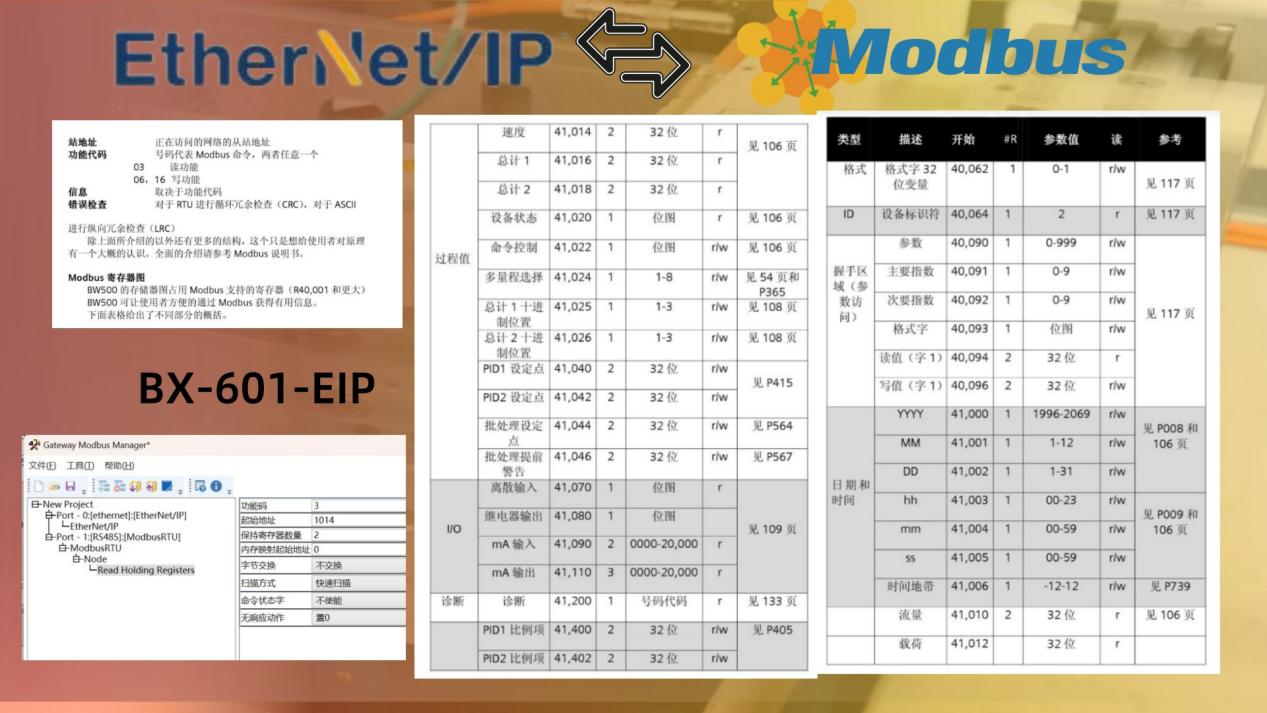

依據從站設備手冊可知，該設備支持 03、06、16 功能碼。在此，以 03 功能碼為例，查閱從站 Modbus 地址表。若需讀取寄存器 41014 的速度值，則按如下方式填寫參數。

如圖組所示，將 1014 填入起始地址區。鑒于該數據為 4 字節浮點數，故寄存器數量為 2。若字節數順序無需進行轉換，則字節交換處默認不執行交換操作。將配置下載至Ethernet IP轉Modbus網關，隨后檢查 485 通訊配置，確認無誤后即可正常投入使用。
