上汽通用工廠改造升級和擴建產線中，需要增加某些重要工位，這些工位的工藝控制由西門子PLC完成。工廠的主控制器為羅克韋爾PLC，這個應用場景下兩種不同的PLC，即兩種不同的工業以太網（PROFINET和EtherNet/IP）需要交換數據。穩聯技術網關模塊同時支持PROFIENT從站協議和EtherNet/IP從站協議，可以滿足這一應用場景。

穩聯技術網關模塊，基于雙芯片架構，每板卡各實現一種工業以太網從站協議，靈活搭配，可以連接支持不同工業以太網的PLC控制器。

對于本次汽車生產線的應用，根據需要支持的PROFINET和EtherNet/IP網絡選擇使用相應模塊，實現連接西門子PLC和羅克韋爾PLC的功能。

連接拓?fù)?/p>

羅克韋爾大型PLC（1756-L84E）通過22個WL-ABC2006模塊連接了22個西門子PLC（S7-315）。

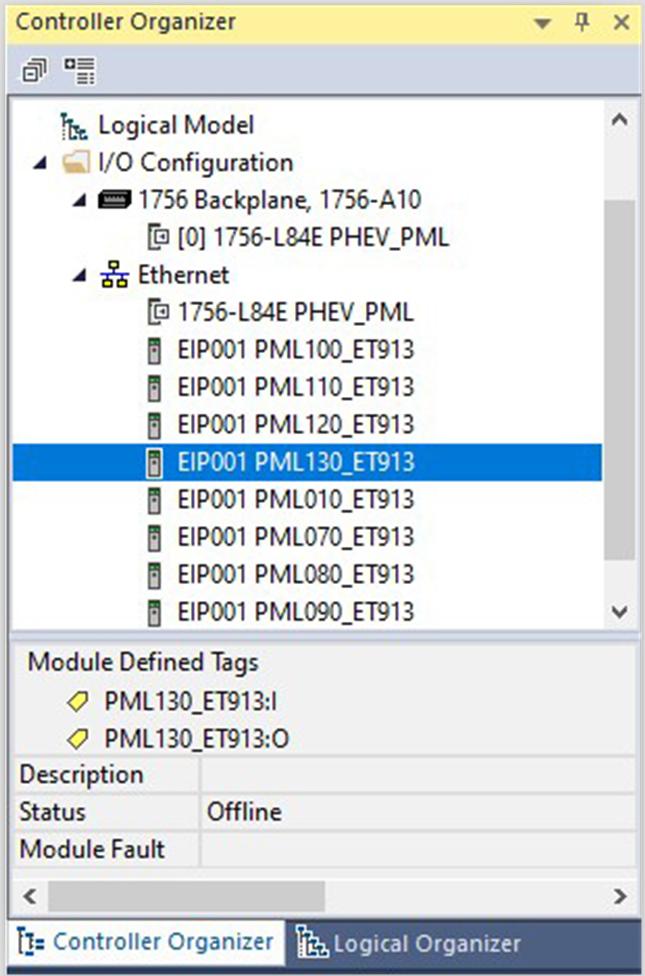

網關模塊提供EtherNet/IP從站EDS描述文件，可導入到羅克韋爾PLC軟件中，由上位機完成組態。

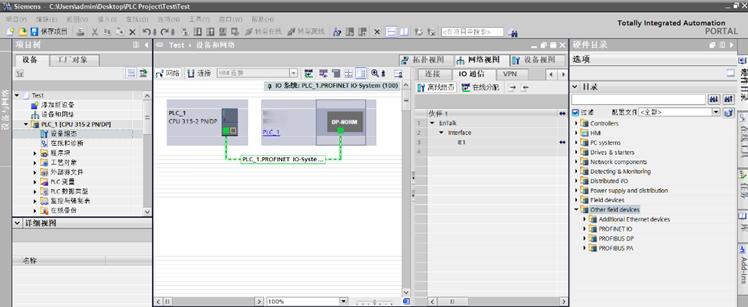

2. wl-abc2006模塊提供PROFINET從站GSDML描述文件，可導入到西門子PLC軟件中，由上位機完成組態。

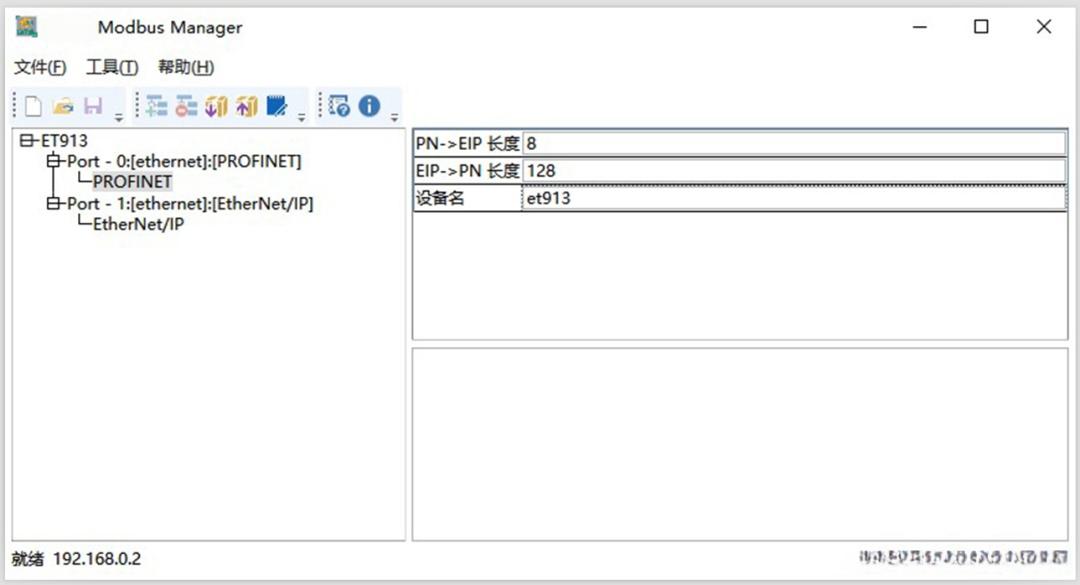

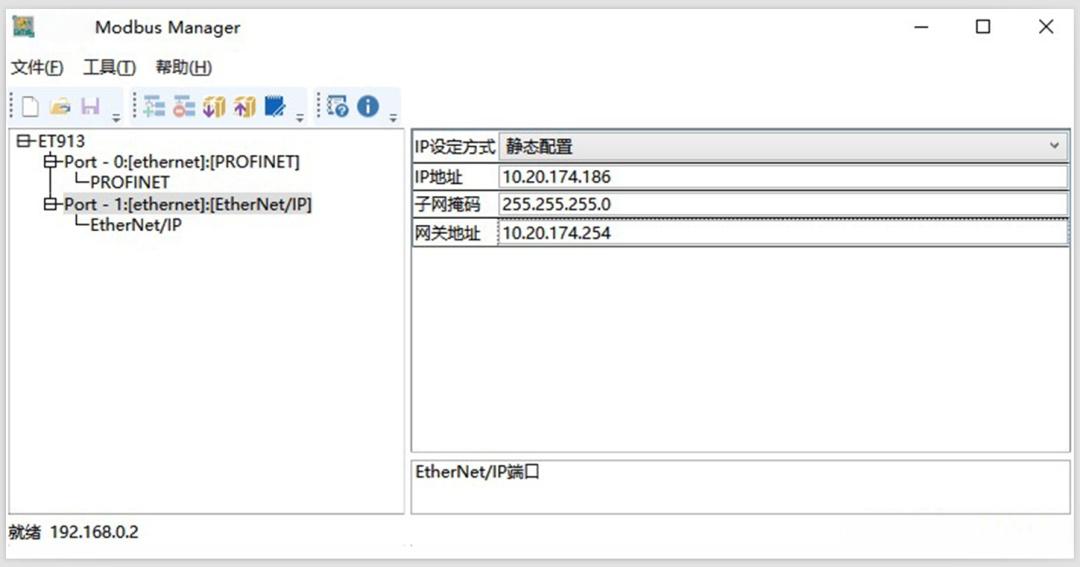

3. 對于從站網關，可以采用穩聯 Modbus manager網關配置工具完成EtherNet/IP的網絡地址和兩側輸入輸出長度的配置。
