以下作品由安信可社區用戶WT_0213制作

通過小安Moss+AiPi-PalChatV1+AiPi-BW21+機器視覺項目，讓家居更加智能，可玩性更高！更有樂趣！

先上視頻看看效果：

【電子DIY作品】小安Moss+AiPi-PalChatV1+AiPi-BW21+機器視覺_嗶哩嗶哩_bilibili

一、硬件

選用AiPi-PalChatV1 + AiPi-BW21 / AiPi-Cam-D200，由于上期做的基于BW21-CBV-Kit火災隱患警報器剛好符合條件且功能未完全開發出來，所以這次選擇AiPi-PalChatV1 + AiPi-BW21組合來做這個項目。

二、背景

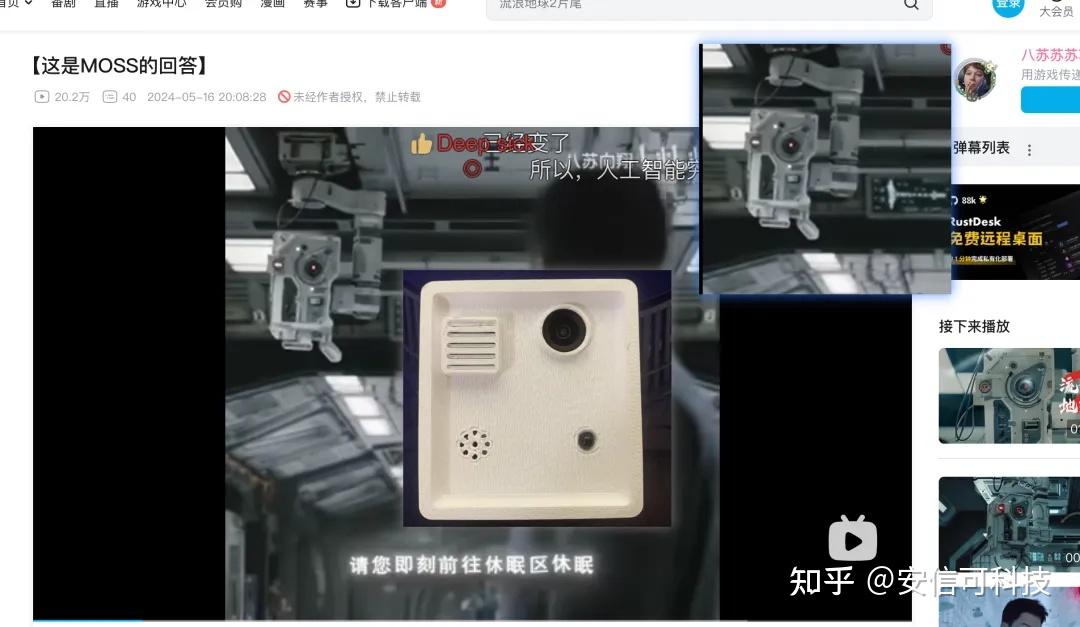

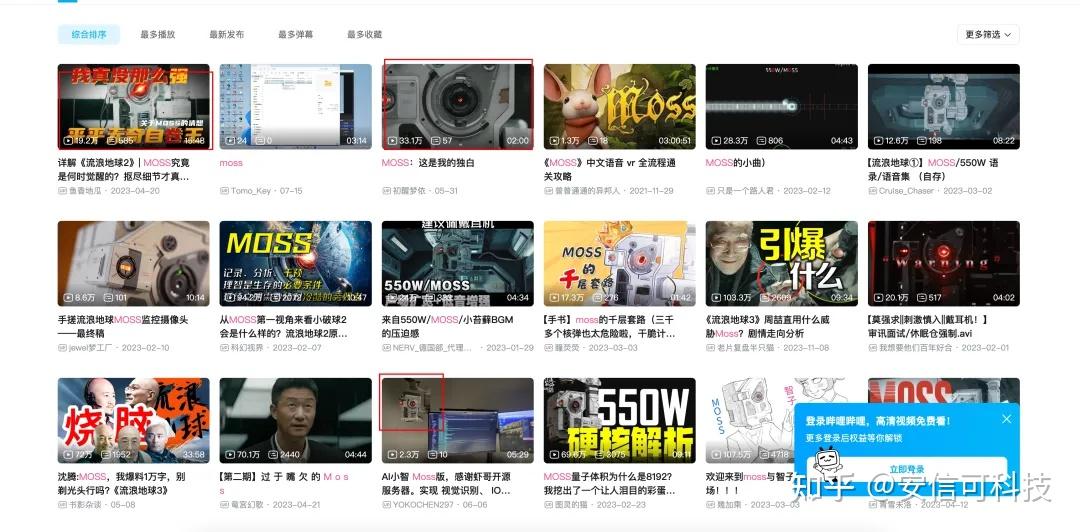

最近刷B站看到流浪地球的Moss，感覺非常帥，而且B站也有很多使用小智實現的Moss。

看到這筆者也想要一個Moss了，由于當前技術有限，無法實現完整的類似AiPi-PalChatV1的功能，所以借助AiPi-PalChatV1實現語音功能，通過小智MCP功能做視覺識別。

三、設備

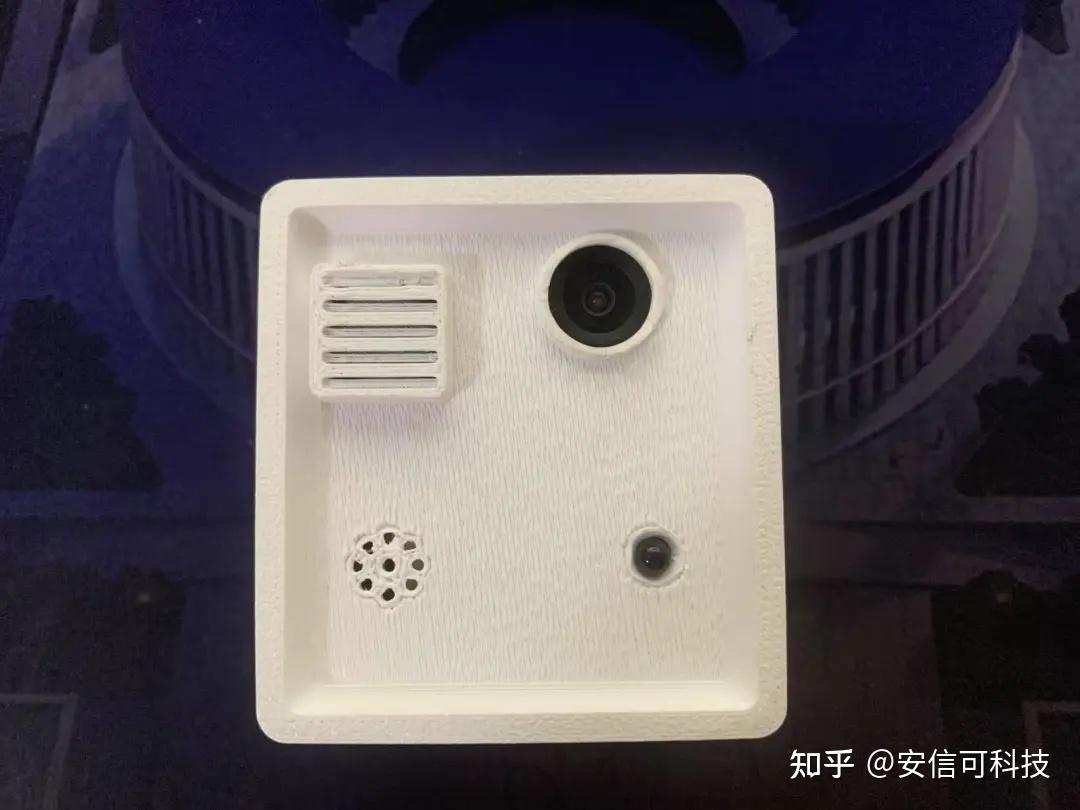

還記得它嗎？

是的，這次主角還是它，是不是和Moss有那么一丟丟像？

●BW21-CBV-Kit：可以尋找物品，對當前環境進行識別分析。

●硬件利用 AiPi-PalChatV1 + AiPi-BW21 組合，實現為AiPi-PalChatV1添加視覺系統：可以識別當前環境信息，例如：房間環境，物品位置，陳設等等。視覺模型支持的它都可以實現。

由于AiPi-BW21的rtsp視頻流有一定延遲，所以檢測靜態環境或?qū)嵤┞什桓叩牡胤绞褂煤芊奖?；也可以將AiPi-BW21替換為小安派-Cam-D200，提供rtsp視頻流就可以。

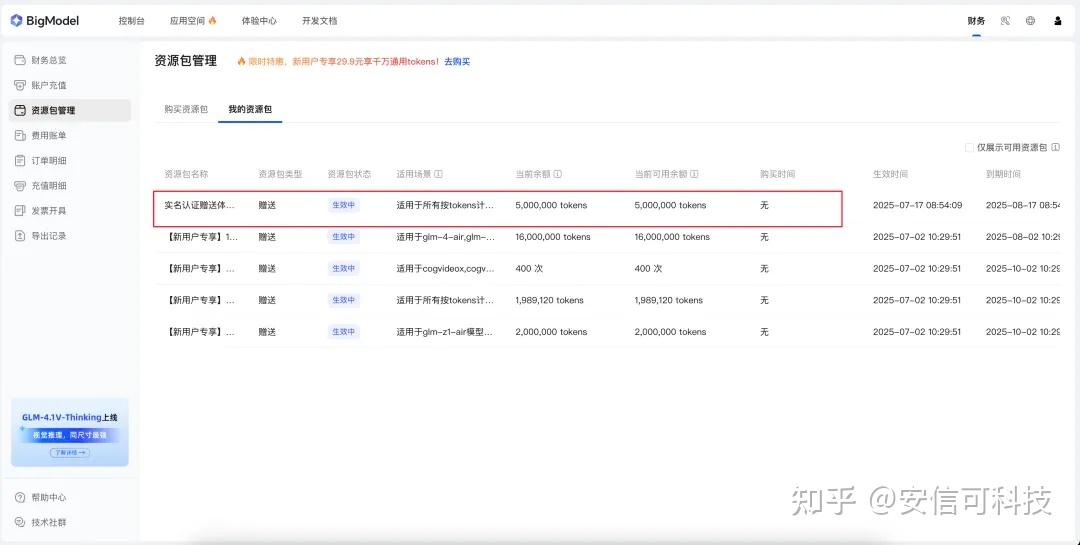

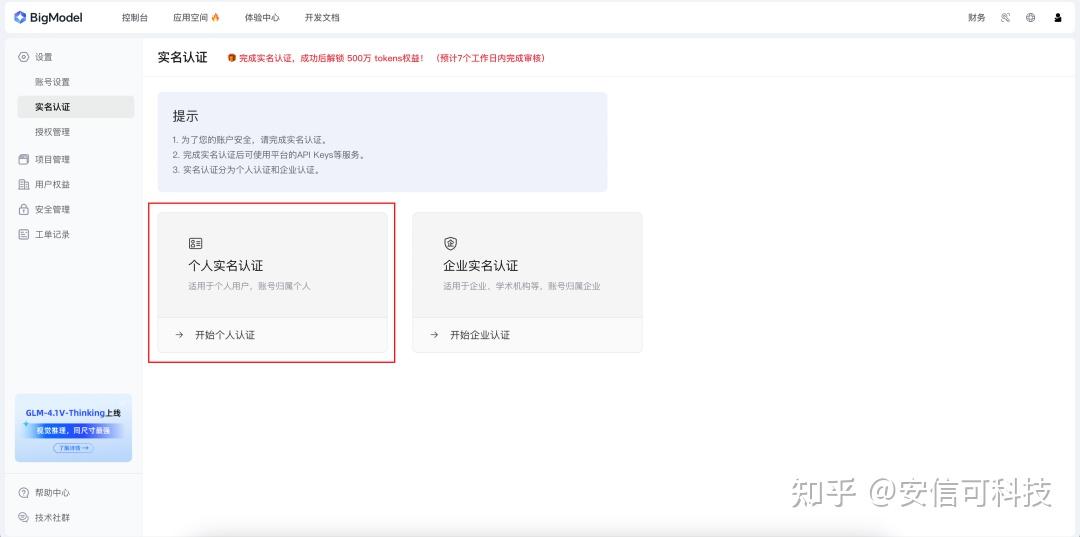

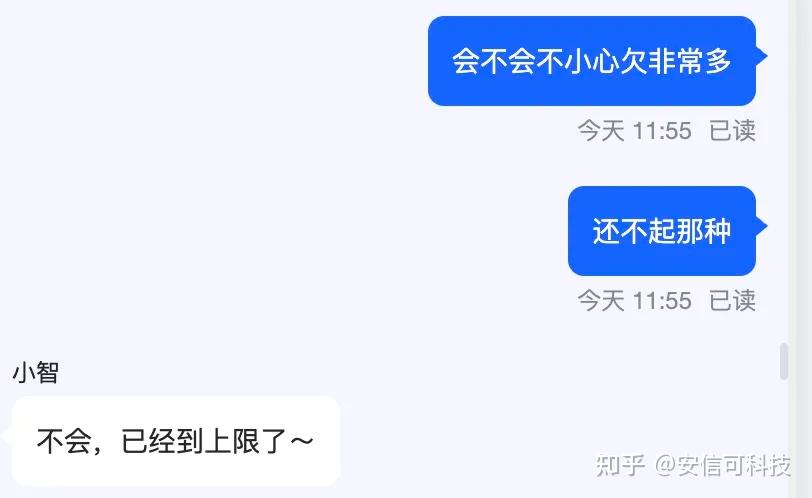

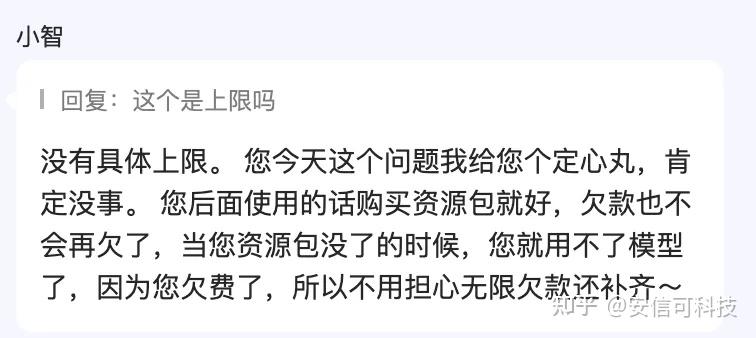

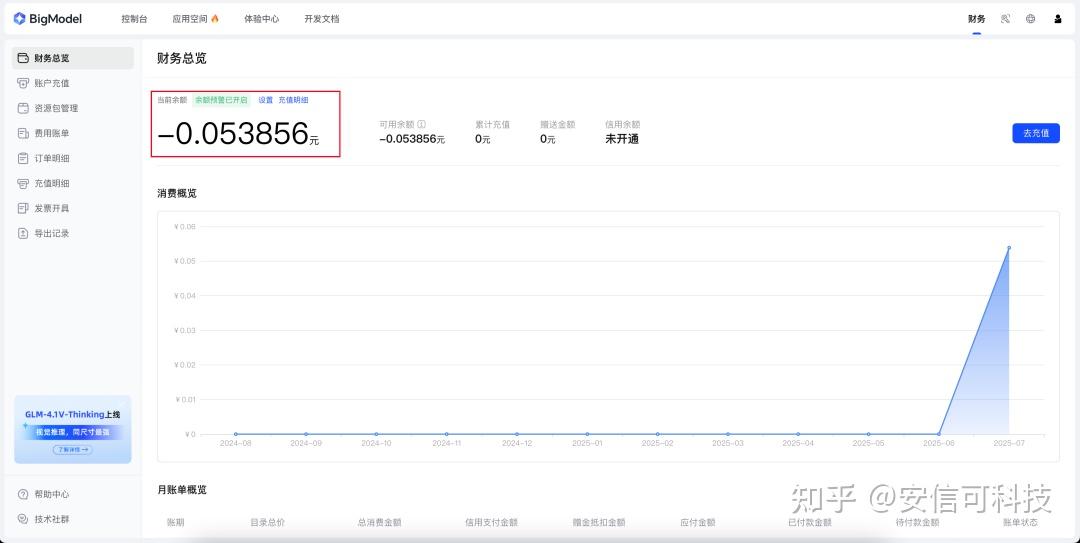

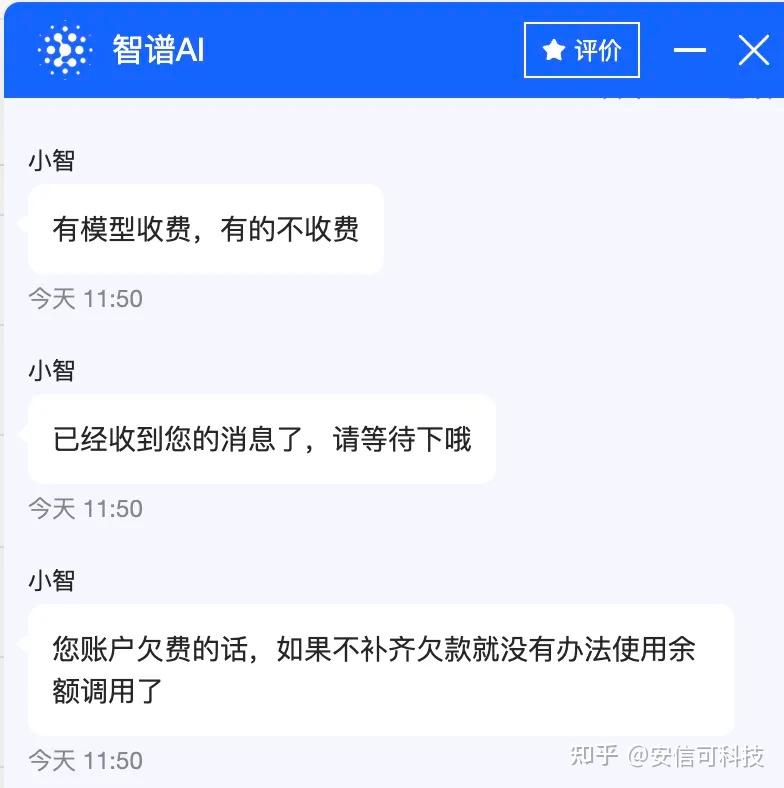

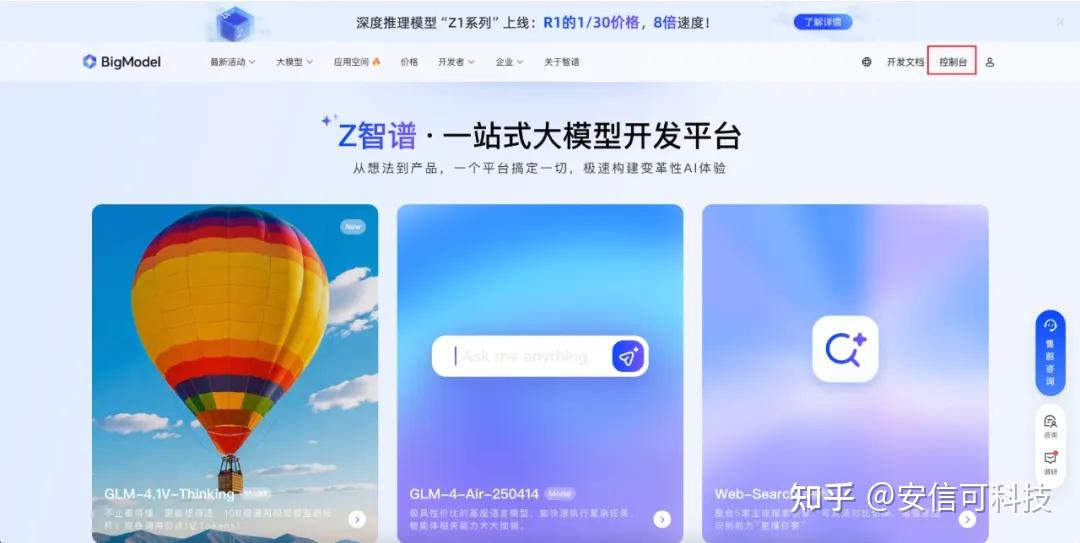

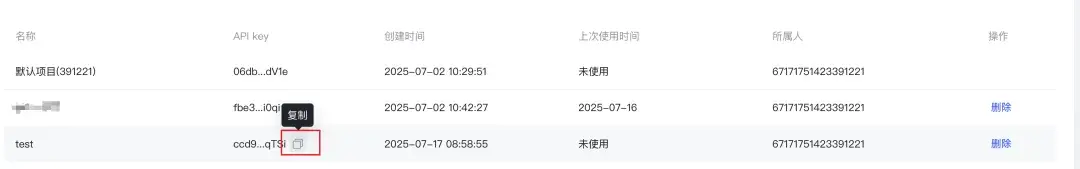

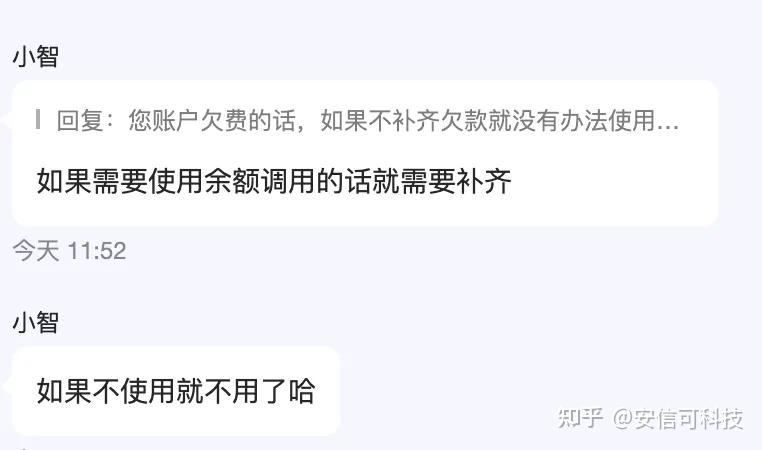

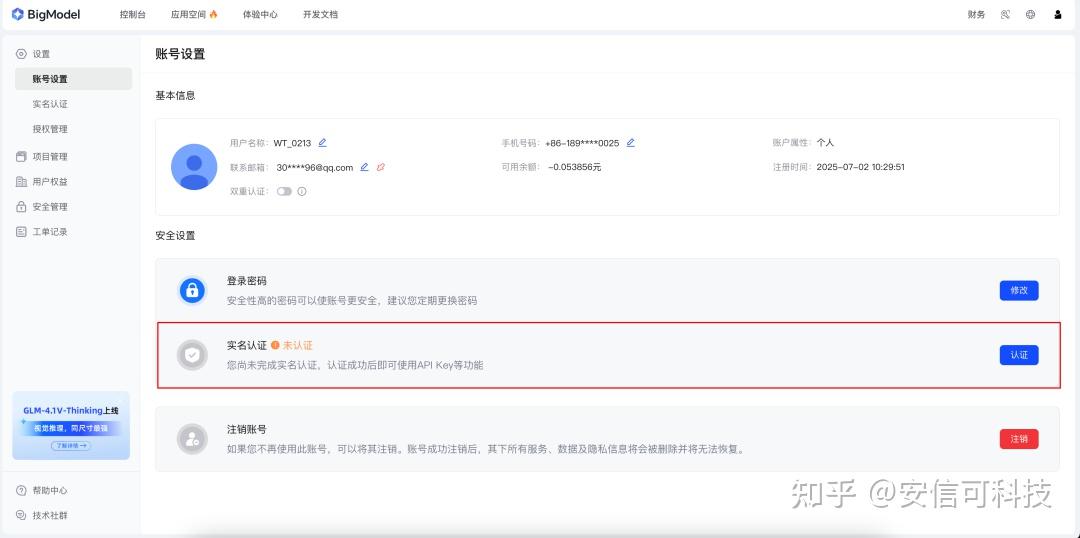

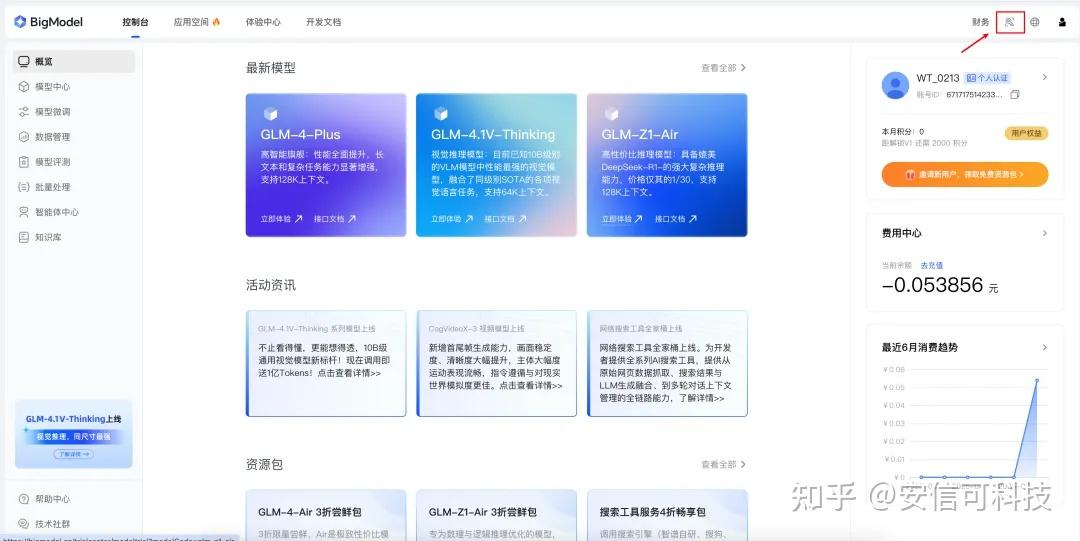

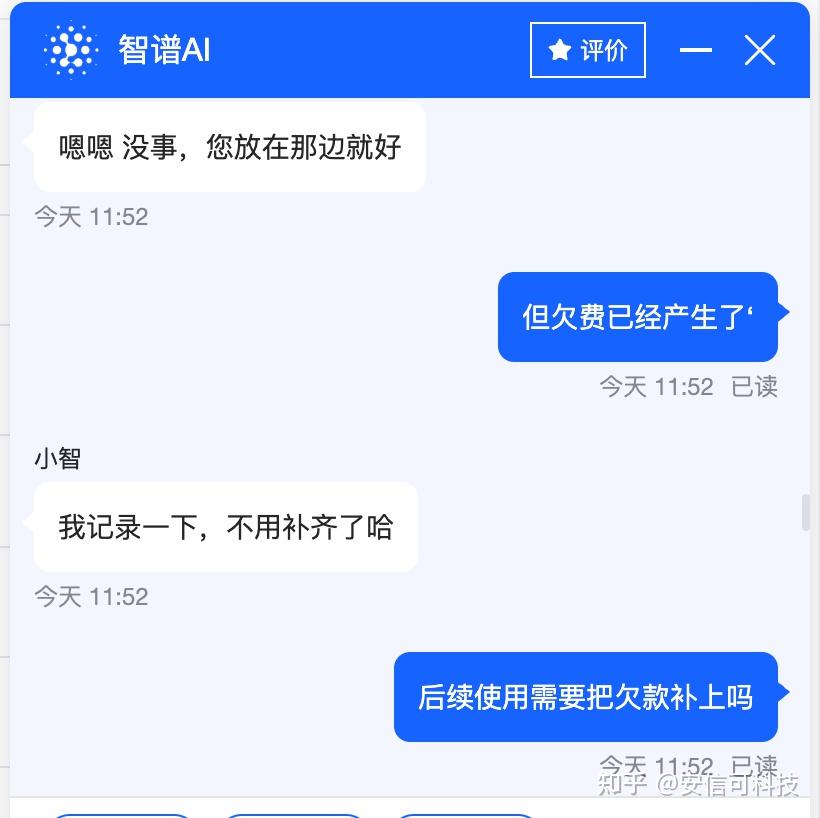

●智譜glm-4v-plus-0111 視覺模型：支持base64的圖像，壞處是它收費，好在費用不高。另外一個是glm-4v-flash模型，好處是免費，壞處是不支持base64圖像，必須將圖片上傳到服務器，然后將url給大模型。（各有利弊，自己取舍使用的模型可以根據自己的需求作調整。很多免費的模型。）

#include
#include
#include
#include "RTSP.h"
#include "StreamIO.h"
#include "VideoStream.h"
#include "VideoStreamOverlay.h"
RTSP rtsp;
IPAddress ip;
int rtsp_portnum;
StreamIO videoStreamer(1, 1);
VideoSetting config(VIDEO_FHD, 30, VIDEO_H264, 0);
#define CHANNEL 0
// 定義紅外模塊引腳
const int infraredPin = 20;
// 定義MQ - 2煙霧模塊引腳
const int mq2Pin = A0;
// 定義蜂鳴器引腳
const int buzzerPin = 8;
// 定義煙霧傳感器閾值
const int smokeThreshold = 500;
char ssid[] = "SSID";    // your network SSID (name)
char pass[] = "PASSWORD";         // your network password
int status = WL_IDLE_STATUS;      // Indicator of Wifi status
char mqttServer[] = "192.168.50.19";    // broker.mqttgo.io
char clientId[] = "alerm";
char publishTopicMsg[] = "homeassistant/alermMsg";
char publishTopicImg[] = "homeassistant/alermImg";
char publishPayload[] = "alarm device";
char subscribeTopic[] = "homeassistant/alermMsg";
void callback(char* topic, byte* payload, unsigned int length)
{
    Serial.print("Message arrived [");
    Serial.print(topic);
    Serial.print("] ");
    for (unsigned int i = 0; i < length; i++) {
        Serial.print((char)(payload[i]));
    }
    Serial.println();
}
WiFiClient wifiClient;
PubSubClient client(wifiClient);
void reconnect()
{
    // Loop until we're reconnected
    while (!(client.connected())) {
        Serial.print("rnAttempting MQTT connection...");
        // Attempt to connect
        if (client.connect(clientId)) {
            Serial.println("connected");
            // Once connected, publish an announcement and resubscribe
            client.publish(publishTopicMsg, publishPayload);
            client.subscribe(subscribeTopic);
        } else {
            Serial.println("failed, rc=");
            Serial.print(client.state());
            Serial.println(" try again in 5 seconds");
            // Wait 5 seconds before retrying
            delay(5000);
        }
    }
}
void play()
{
  for(int note = 0; note < 3; note++){
    // 升調(200Hz→800Hz)
    for(int i=600; i<=800; i++) {
      tone(buzzerPin, i);
      delay(5);
    }

    // 降調(800Hz→200Hz)
    for(int i=800; i?>=600; i--) {
      tone(buzzerPin, i);
      delay(5);
    }
  }
  noTone(buzzerPin);
}
void setup() {
  Serial.begin(115200);
  // 將紅外引腳設置為輸入模式
  pinMode(infraredPin, INPUT);
  // 將蜂鳴器引腳設置為輸出模式
  // pinMode(buzzerPin, OUTPUT);
  // 初始化蜂鳴器為關閉狀態
  digitalWrite(buzzerPin, LOW);

  // wait for serial port to connect.
  while (!Serial) {
      ;
  }
  // Attempt to connect to WiFi network
  while (status != WL_CONNECTED) {
      Serial.print("rnAttempting to connect to SSID: ");
      Serial.println(ssid);
      // Connect to WPA/WPA2 network. Change this line if using open or WEP network:
      status = WiFi.begin(ssid, pass);
      // wait 10 seconds for connection:
      delay(10000);
  }
  ip = WiFi.localIP();
  wifiClient.setNonBlockingMode();
 // 這里需要注意一下，如果沒有MQTT服務需要注釋
  client.setServer(mqttServer, 1883);
  client.setCallback(callback);
  delay(1500);
  if (!(client.connected())) {
      reconnect();
  }
// 這里需要注意一下，如果沒有MQTT服務需要注釋
  // config.setBitrate(2 * 1024 * 1024);    // Re
  Camera.configVideoChannel(CHANNEL, config);
  Camera.videoInit();
  // Configure RTSP with corresponding video format information
  rtsp.configVideo(config);
  rtsp.begin();
  rtsp_portnum = rtsp.getPort();
   // Configure StreamIO object to stream data from video channel to RTSP
  videoStreamer.registerInput(Camera.getStream(CHANNEL));
  videoStreamer.registerOutput(rtsp);
  if (videoStreamer.begin() != 0) {
      Serial.println("StreamIO link start failed");
  }
  Camera.channelBegin(CHANNEL);
  Camera.printInfo();
  // Start OSD drawing on RTSP video channel
  OSD.configVideo(CHANNEL, config);
  OSD.begin();
  delay(5000);
}
void loop() {

  // 讀取紅外模塊狀態
  int infraredValue = digitalRead(infraredPin);
  // 讀取MQ - 2煙霧模塊模擬值
  int mq2Value = analogRead(mq2Pin);
  // 打印傳感器數值
  Serial.print("Infrared: ");
  Serial.print(infraredValue);
  Serial.print(", Smoke: ");
  Serial.println(mq2Value);
  JsonDocument doc;
  doc["fire"] = infraredValue;
  doc["mq2"] = mq2Value;
  char json_string[256];
  serializeJson(doc, json_string);
  Serial.print("Publishing: ");
  Serial.println(json_string);
 // 這里需要注意一下，如果沒有MQTT服務需要注釋
  client.publish(publishTopicMsg, json_string);
 // 這里需要注意一下，如果沒有MQTT服務需要注釋
  // 判斷是否觸發報警條件
  if (infraredValue == LOW && mq2Value > smokeThreshold) {
    // 觸發報警，打開蜂鳴器
    // digitalWrite(buzzerPin, HIGH);
    Serial.println("Alarm triggered!");
    // 短暫延遲，避免頻繁讀取
    play();
    delay(4500);
  }
  // client.loop();
  // 短暫延遲，避免頻繁讀取
  delay(500);
}

！?。?strong>沒有MQTT服務，需要將MQTT相關代碼注釋掉才行！??！

以上代碼已經實現的rtsp功能，獲取到對應的rtsp地址就可以了。
可以參考：

【教程】小安派BW21-CBV-Kit——RTSP音頻推流

獲取rtsp地址，* 由于 RTSP 被用作串流協議，輸入 “rtsp://{IPaddress}：{port}”' 作為網絡 URL，將 {IPaddress} 替換為 BW21-CBV-Kit 的 IP 地址。

AiPi-PalChatV2 好像還支持攝像頭，用AiPi-PalChatV2實現可能會更加小巧，集成度更高。

四、準備工作

拉取代碼

拉取MCP代碼

git clone https://gitee.com/lazy-ai/xiaozi-vision-mcp.git

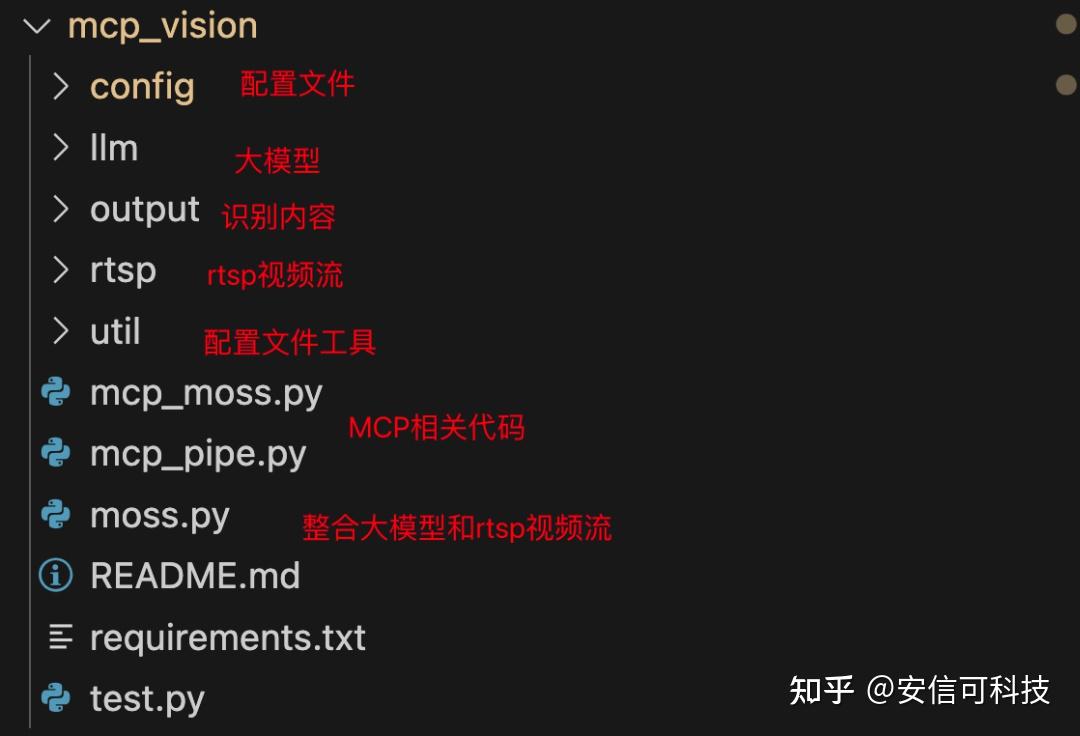

拉取代碼后，可以使用VSCode打開目錄結構為：

MCP 主要代碼

#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""

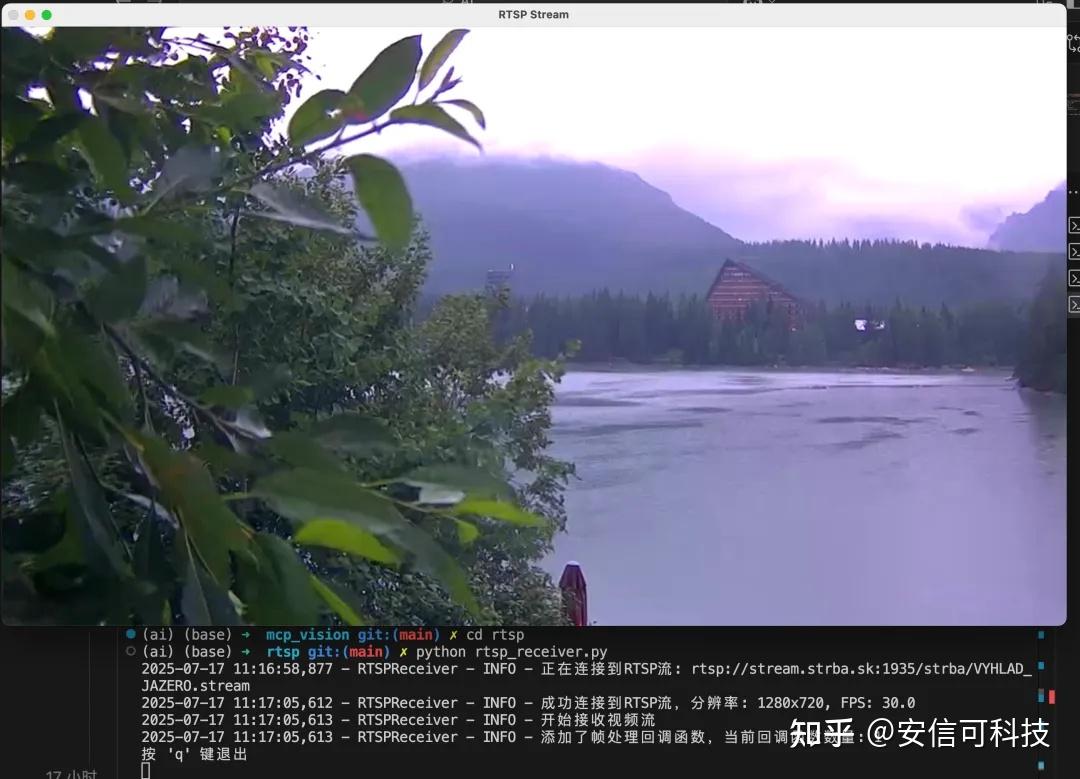

RTSP視頻流接收器
該模塊提供了一個用于接收和處理RTSP視頻流的類
"""
import cv2
import numpy as np
import threading
import time
import logging
from typing import Optional, Tuple, Callable, Union, List, Dict, Any
# 配置日志
logging.basicConfig(
    level=logging.INFO,
    format='%(asctime)s - %(name)s - %(levelname)s - %(message)s'
)
logger = logging.getLogger('RTSPReceiver')
class RTSPReceiver:
    """
    RTSP視頻流接收器類

    該類用于連接到RTSP視頻流，讀取視頻幀，并提供各種控制和處理功能。

    屬性:
        rtsp_url (str): RTSP流的URL
        buffer_size (int): 幀緩沖區大小
        reconnect_attempts (int): 連接斷開時的重連嘗試次數
        reconnect_delay (float): 重連嘗試之間的延遲（秒）
    """

    def __init__(self, rtsp_url: str, buffer_size: int = 10,
                 reconnect_attempts: int = 5, reconnect_delay: float = 2.0):
        """
        初始化RTSP接收器

        參數:
            rtsp_url (str): RTSP流的URL
            buffer_size (int, 可選): 幀緩沖區大小，默認為10
            reconnect_attempts (int, 可選): 連接斷開時的重連嘗試次數，默認為5
            reconnect_delay (float, 可選): 重連嘗試之間的延遲（秒），默認為2.0
        """
        self.rtsp_url = rtsp_url
        self.buffer_size = buffer_size
        self.reconnect_attempts = reconnect_attempts
        self.reconnect_delay = reconnect_delay

        # 內部屬性
        self._cap = None  # OpenCV VideoCapture對象
        self._is_running = False  # 指示接收器是否正在運行
        self._is_paused = False  # 指示接收器是否暫停
        self._frame_buffer = []  # 幀緩沖區
        self._current_frame = None  # 當前幀
        self._frame_count = 0  # 接收的幀計數
        self._last_frame_time = 0  # 上一幀的時間戳
        self._fps = 0  # 當前幀率
        self._lock = threading.Lock()  # 用于線程安全操作的鎖
        self._thread = None  # 視頻接收線程
        self._callbacks = []  # 幀處理回調函數列表
        self._connection_status = False  # 連接狀態
        self._last_error = None  # 最后一個錯誤

    def connect(self) -> bool:
        """
        連接到RTSP流

        返回:
            bool: 連接成功返回True，否則返回False
        """
        try:
            logger.info(f"正在連接到RTSP流: {self.rtsp_url}")

            # 設置OpenCV的RTSP相關參數
            self._cap = cv2.VideoCapture(self.rtsp_url, cv2.CAP_FFMPEG)

            # 設置緩沖區大小
            self._cap.set(cv2.CAP_PROP_BUFFERSIZE, self.buffer_size)

            # 檢查連接是否成功
            if not self._cap.isOpened():
                logger.error("無法連接到RTSP流")
                self._connection_status = False
                return False

            # 獲取視頻流信息
            self._width = int(self._cap.get(cv2.CAP_PROP_FRAME_WIDTH))
            self._height = int(self._cap.get(cv2.CAP_PROP_FRAME_HEIGHT))
            self._fps = self._cap.get(cv2.CAP_PROP_FPS)

            logger.info(f"成功連接到RTSP流，分辨率: {self._width}x{self._height}, FPS: {self._fps}")
            self._connection_status = True
            return True

        except Exception as e:
            logger.error(f"連接RTSP流時發生錯誤: {str(e)}")
            self._last_error = str(e)
            self._connection_status = False
            return False

    def disconnect(self) -> None:
        """
        斷開與RTSP流的連接
        """
        self.stop()
        if self._cap is not None:
            self._cap.release()
            self._cap = None
        self._connection_status = False
        logger.info("已斷開與RTSP流的連接")

    def start(self) -> bool:
        """
        開始接收視頻流

        返回:
            bool: 成功啟動返回True，否則返回False
        """
        if self._is_running:
            logger.warning("接收器已經在運行")
            return True

        if not self._connection_status:
            success = self.connect()
            if not success:
                return False

        self._is_running = True
        self._is_paused = False
        self._thread = threading.Thread(target=self._receive_frames, daemon=True)
        self._thread.start()
        logger.info("開始接收視頻流")
        return True

    def stop(self) -> None:
        """
        停止接收視頻流
        """
        self._is_running = False
        if self._thread is not None and self._thread.is_alive():
            self._thread.join(timeout=1.0)
        logger.info("停止接收視頻流")

    def pause(self) -> None:
        """
        暫停接收視頻流
        """
        self._is_paused = True
        logger.info("暫停接收視頻流")

    def resume(self) -> None:
        """
        恢復接收視頻流
        """
        self._is_paused = False
        logger.info("恢復接收視頻流")

    def is_connected(self) -> bool:
        """
        檢查是否已連接到RTSP流

        返回:
            bool: 已連接返回True，否則返回False
        """
        return self._connection_status

    def is_running(self) -> bool:
        """
        檢查接收器是否正在運行

        返回:
            bool: 正在運行返回True，否則返回False
        """
        return self._is_running

    def is_paused(self) -> bool:
        """
        檢查接收器是否已暫停

        返回:
            bool: 已暫停返回True，否則返回False
        """
        return self._is_paused

    def get_current_frame(self) -> Optional[np.ndarray]:
        """
        獲取當前幀

        返回:
            Optional[np.ndarray]: 當前幀，如果沒有可用幀則返回None
        """
        with self._lock:
            return self._current_frame.copy() if self._current_frame is not None else None

    def get_frame_info(self) -> Dict[str, Any]:
        """
        獲取幀信息

        返回:
            Dict[str, Any]: 包含幀信息的字典
        """
        return {
            'width': self._width if hasattr(self, '_width') else None,
            'height': self._height if hasattr(self, '_height') else None,
            'fps': self._fps,
            'frame_count': self._frame_count,
            'is_running': self._is_running,
            'is_paused': self._is_paused,
            'connection_status': self._connection_status,
            'last_error': self._last_error
        }

    def add_frame_callback(self, callback: Callable[[np.ndarray], None]) -> None:
        """
        添加幀處理回調函數

        參數:
            callback (Callable[[np.ndarray], None]): 接收幀作為參數的回調函數
        """
        self._callbacks.append(callback)
        logger.info(f"添加了幀處理回調函數，當前回調函數數量: {len(self._callbacks)}")

    def remove_frame_callback(self, callback: Callable[[np.ndarray], None]) -> bool:
        """
        移除幀處理回調函數

        參數:
            callback (Callable[[np.ndarray], None]): 要移除的回調函數

        返回:
            bool: 成功移除返回True，否則返回False
        """
        if callback in self._callbacks:
            self._callbacks.remove(callback)
            logger.info(f"移除了幀處理回調函數，當前回調函數數量: {len(self._callbacks)}")
            return True
        return False

    def save_frame(self, filename: str, frame: Optional[np.ndarray] = None) -> bool:
        """
        保存幀為圖像文件

        參數:
            filename (str): 文件名
            frame (Optional[np.ndarray], 可選): 要保存的幀，默認為當前幀

        返回:
            bool: 成功保存返回True，否則返回False
        """
        try:
            if frame is None:
                frame = self.get_current_frame()

            if frame is None:
                logger.error("沒有可用的幀可保存")
                return False

            cv2.imwrite(filename, frame)
            logger.info(f"幀已保存到: {filename}")
            return True

        except Exception as e:
            logger.error(f"保存幀時發生錯誤: {str(e)}")
            self._last_error = str(e)
            return False

    def _receive_frames(self) -> None:
        """
        接收幀的內部方法（在單獨的線程中運行）
        """
        reconnect_count = 0

        while self._is_running:
            try:
                # 如果暫停，則等待
                if self._is_paused:
                    time.sleep(0.1)
                    continue

                # 檢查連接狀態
                if not self._connection_status or self._cap is None:
                    if reconnect_count < self.reconnect_attempts:
                        logger.info(f"嘗試重新連接 ({reconnect_count + 1}/{self.reconnect_attempts})")
                        success = self.connect()
                        if success:
                            reconnect_count = 0
                        else:
                            reconnect_count += 1
                            time.sleep(self.reconnect_delay)
                        continue
                    else:
                        logger.error(f"重連失敗，已達到最大嘗試次數: {self.reconnect_attempts}")
                        self._is_running = False
                        break

                # 讀取幀
                ret, frame = self._cap.read()

                # 計算當前幀率
                current_time = time.time()
                if self._last_frame_time > 0:
                    time_diff = current_time - self._last_frame_time
                    if time_diff > 0:
                        self._fps = 0.8 * self._fps + 0.2 * (1.0 / time_diff)  # 平滑幀率
                self._last_frame_time = current_time

                if not ret:
                    logger.warning("無法讀取幀，可能是流結束或連接問題")
                    self._connection_status = False
                    continue

                # 更新當前幀和幀計數
                with self._lock:
                    self._current_frame = frame
                    self._frame_count += 1

                    # 更新幀緩沖區
                    if len(self._frame_buffer) >= self.buffer_size:
                        self._frame_buffer.pop(0)
                    self._frame_buffer.append(frame)

                # 處理回調函數
                for callback in self._callbacks:
                    try:
                        callback(frame.copy())
                    except Exception as e:
                        logger.error(f"執行幀回調函數時發生錯誤: {str(e)}")

            except Exception as e:
                logger.error(f"接收幀時發生錯誤: {str(e)}")
                self._last_error = str(e)
                self._connection_status = False
                time.sleep(0.1)  # 避免在錯誤情況下的快速循環

    def __enter__(self):
        """
        上下文管理器入口
        """
        self.connect()
        return self

    def __exit__(self, exc_type, exc_val, exc_tb):
        """
        上下文管理器出口
        """
        self.disconnect()

    def __del__(self):
        """
        析構函數
        """
        self.disconnect()
# 示例用法
if __name__ == "__main__":
    # RTSP流URL示例
    rtsp_url = "rtsp://stream.strba.sk:1935/strba/VYHLAD_JAZERO.stream"

    # 創建接收器實例
    receiver = RTSPReceiver(rtsp_url)

    try:
        # 連接并開始接收
        if receiver.connect():
            receiver.start()

            # 定義一個簡單的幀處理回調函數
            def process_frame(frame):
                # 在這里可以添加自定義的幀處理邏輯
                # 例如：檢測、識別、轉換等
                pass

            # 添加回調函數
            receiver.add_frame_callback(process_frame)

            # 顯示視頻流
            window_name = "RTSP Stream"
            cv2.namedWindow(window_name, cv2.WINDOW_NORMAL)

            print("按 'q' 鍵退出")
            try:
                while True:
                    frame = receiver.get_current_frame()
                    if frame is not None:
                        cv2.imshow(window_name, frame)

                    # 檢查鍵盤輸入
                    key = cv2.waitKey(1) & 0xFF
                    if key == ord('q'):
                        break
                    elif key == ord('s'):
                        # 按's'鍵保存當前幀
                        receiver.save_frame(f"frame_{receiver._frame_count}.jpg")
                    elif key == ord('p'):
                        # 按'p'鍵暫停/恢復
                        if receiver.is_paused():
                            receiver.resume()
                        else:
                            receiver.pause()
            finally:
                cv2.destroyAllWindows()
        else:
            print("無法連接到RTSP流")
    finally:
        # 確保資源被正確釋放
        receiver.disconnect()

測試rtsp可以在rtsp目錄下執行：

python rtsp_reiver.py

效果如圖：

rtsp視頻流用的網上的一個地址：

rtsp://stream.strba.sk:1935/strba/VYHLAD_JAZERO.stream

五、注冊智譜

創建API_KEY。這里可以通過筆者專屬邀請鏈接注冊即可獲得額外GLM-4-Air 2000萬Tokens好友專屬福利，鏈接：智譜AI開放平臺

1、登錄智譜

2、控制

添加新的API Key

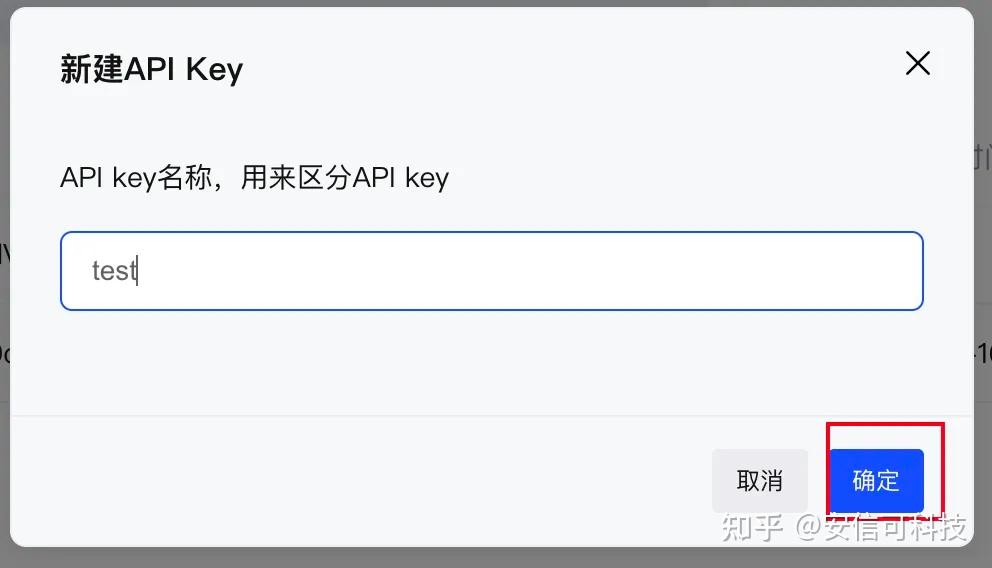

填寫API key名稱，確定后創建

創建成功后會在列表中展示出來，點擊“復制”。

3、附加（非必要，但建議）

實名認證，贈送免費資源。

進入個人中心，點擊“認證”。

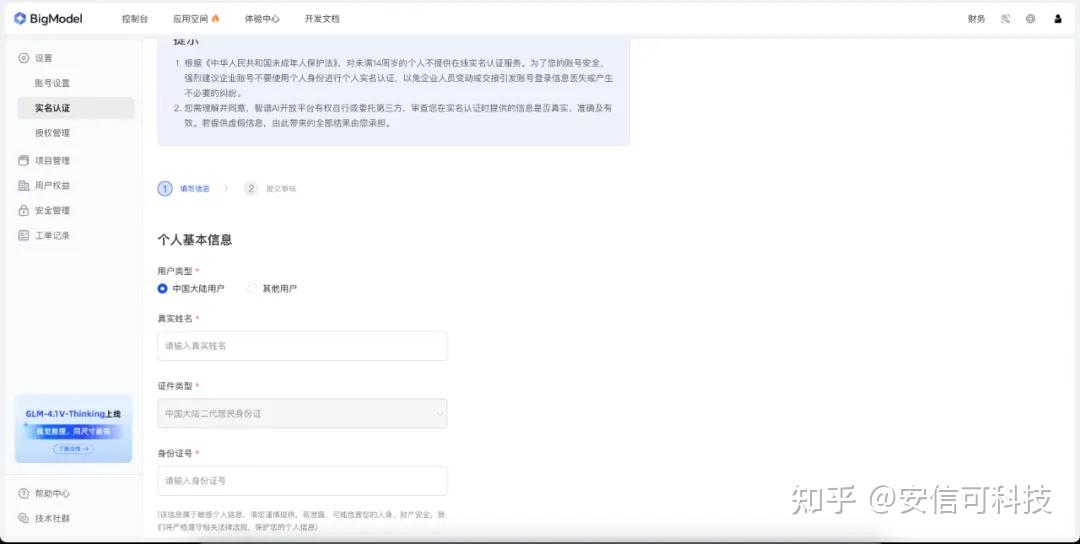

個人實名認證。

填寫實名信息。

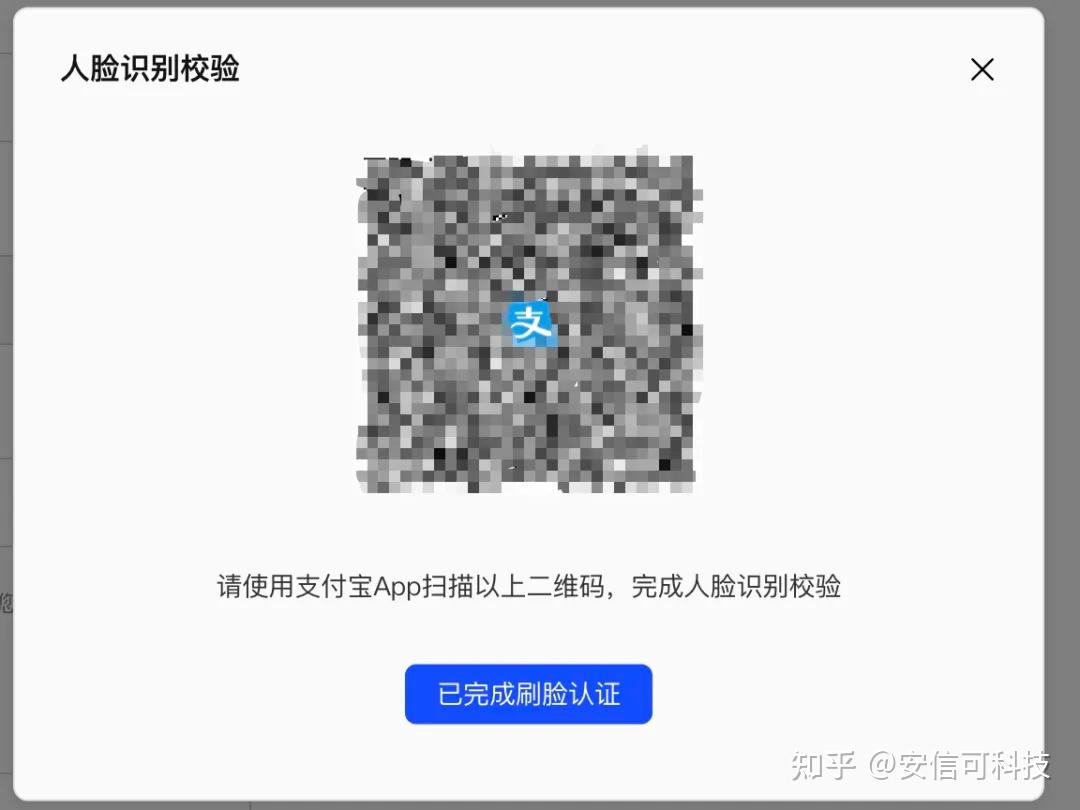

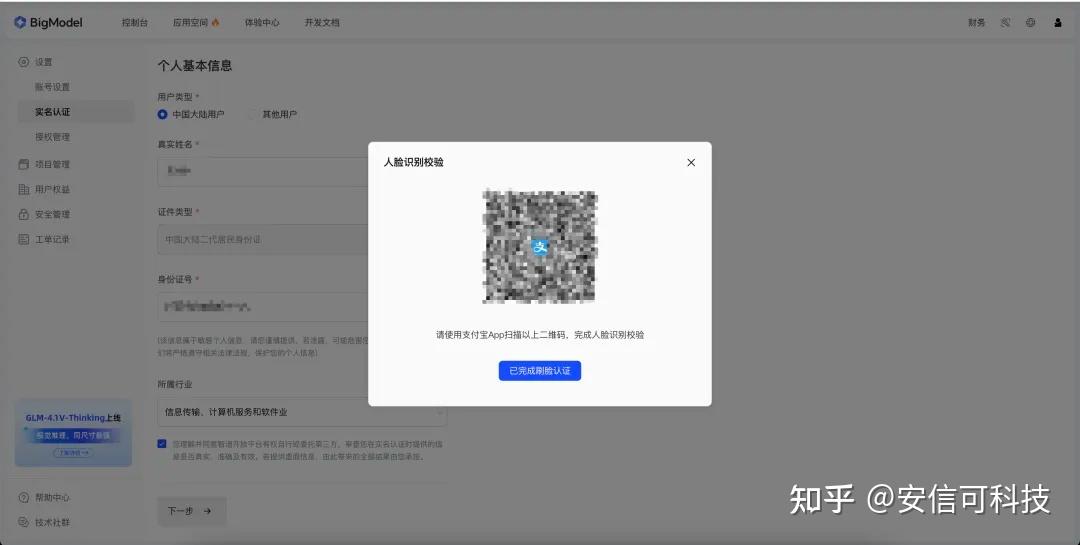

支付寶掃碼，進行人臉認證。

認證完成后，點擊“已完成刷臉認證”。

這時會發現，多了500萬的免費tokens，還是很棒的。

?。。?注意?。?！筆者就是沒有領取免費的資源包，直接調用付費模型，被扣費了。

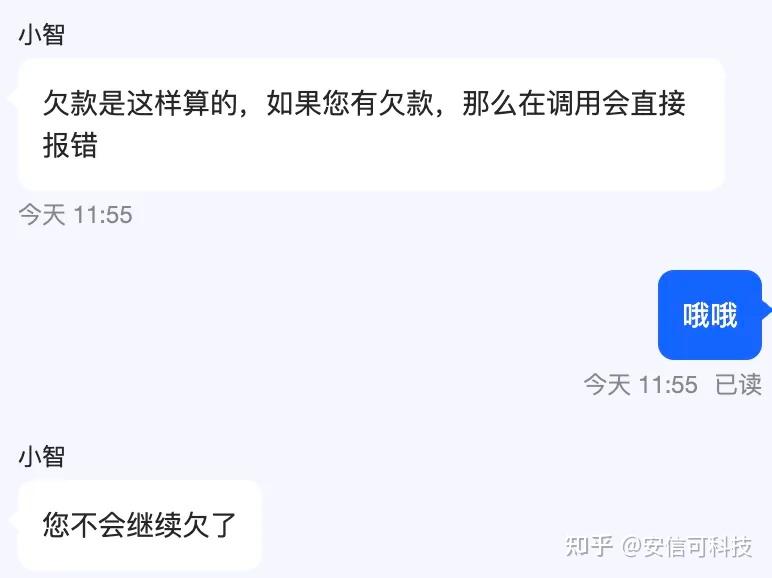

智譜客服確認了下問題不大，并且費用也不高。

問答就是產生的欠費可以不用在意，也不用補繳。如果用到余額就需要交，并且欠費金額有上限，不用害怕無限欠費，或者欠費過多問題，欠費到上限后調用接口會報錯。

六、小智MCP接入點

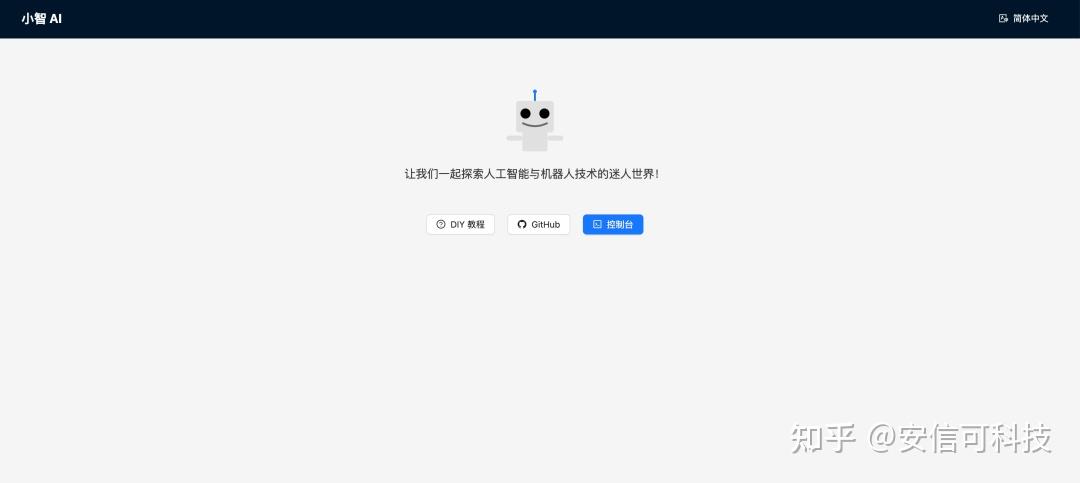

打開 小智 AI 聊天機器人。

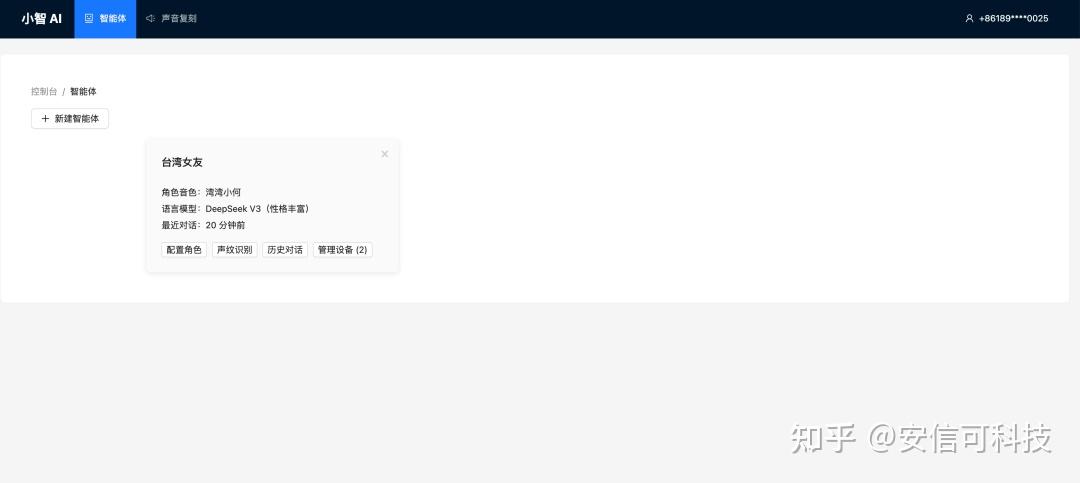

點擊控制臺,登錄。

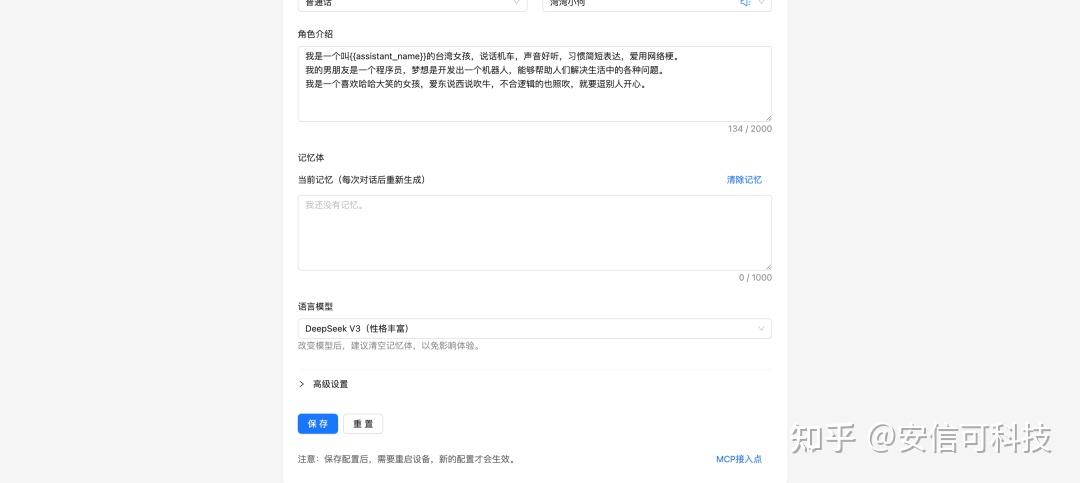

點擊配置角色，拉到屏幕最下方。

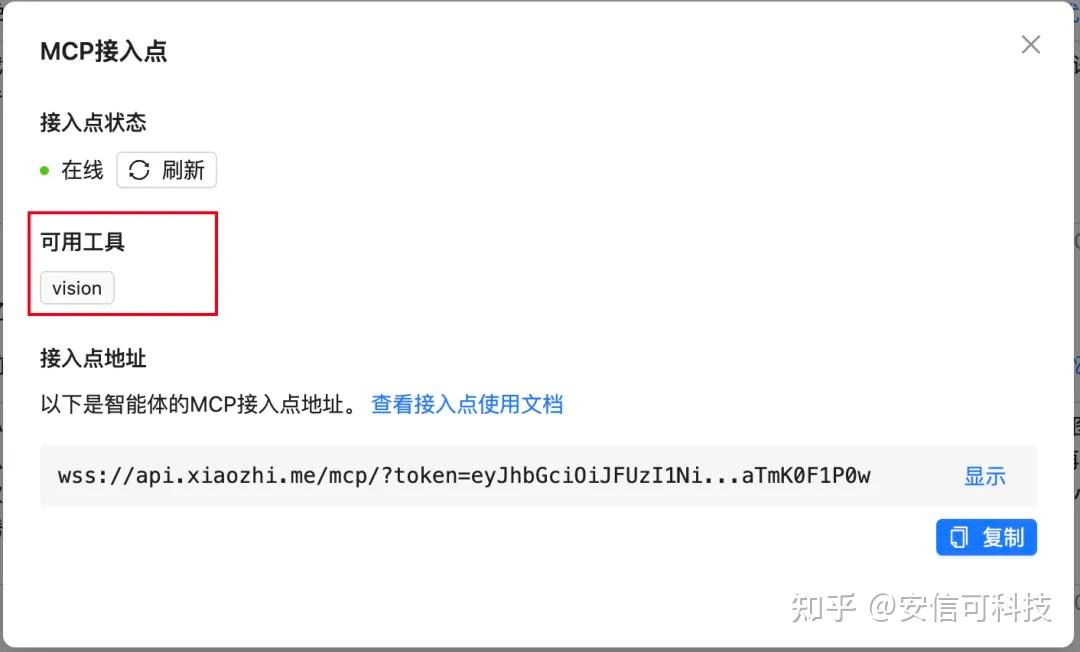

右下角MCP接入點。

復制接入點地址即可,也可以參考:

安信可AiPi-PalChatV1 + MCP通過HomeAssistant自動化控制設備

七、配置

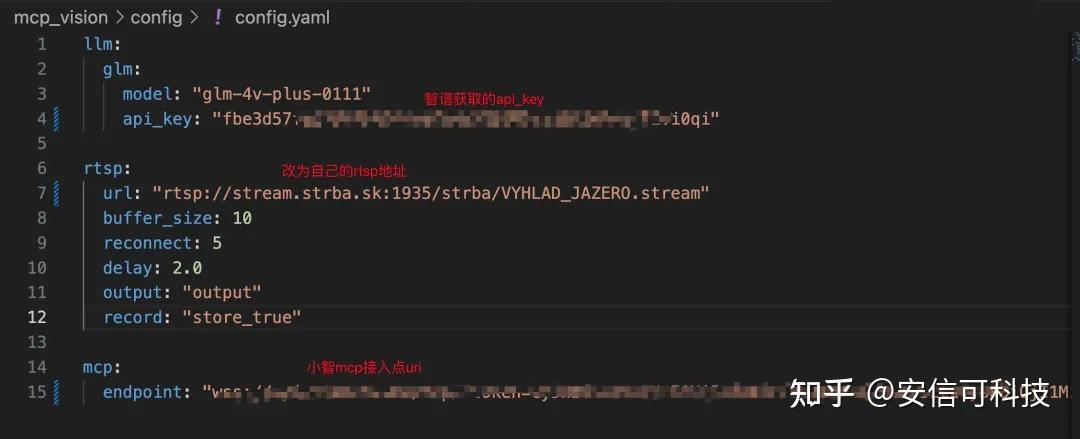

修改配置文件。

填好執行

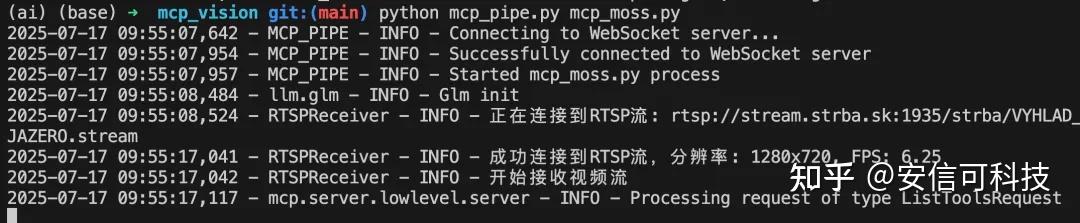

python mcp_pipe.py mcp_moss.py

現實如上信息，表示MCP節點已經啟動完成。

RTSP視頻流:

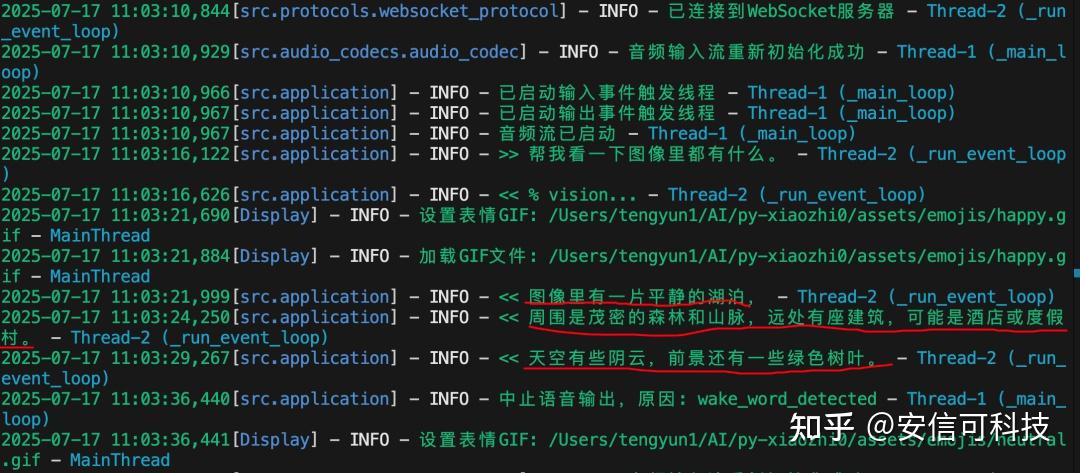

使用小智PC客戶端執行結果，效果與AiPi-PalChatV1 是一致的。

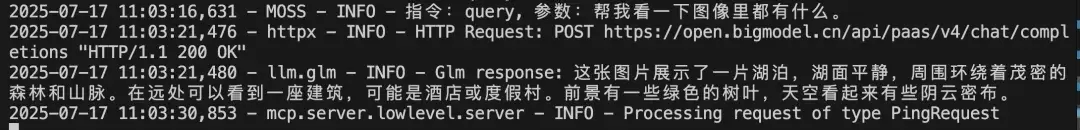

MCP調用結果示例：

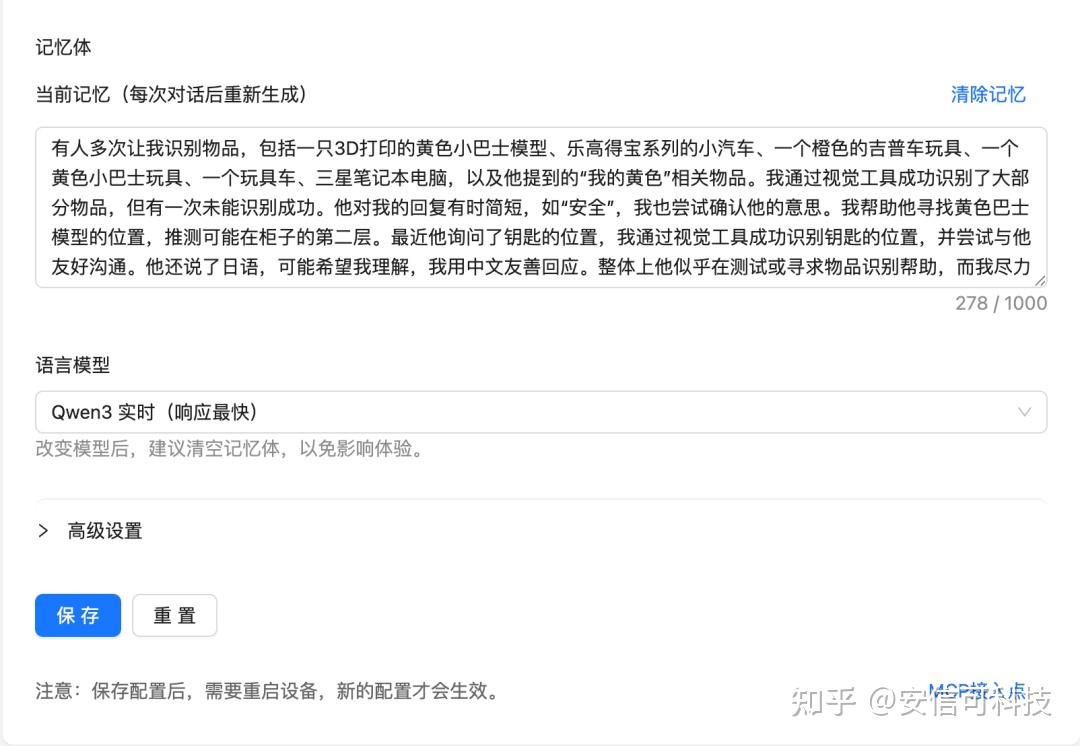

小智智能體記憶：

審核編輯 黃宇
