摘 要：交流充電樁俗稱 “慢充樁”，是固定安裝在電動汽車外部、與交流電網連接的供電裝置，按國家標準采用 220V 單相交流電，為電動汽車車載充電機（即固定于車上的充電機）提供交流電源。國家標準 GB51348-2019 明確規定，儲備倉庫、電動車充電等場所的末端回路需設置限流式電氣防火保護器。此類保護器可有效彌補傳統斷路器、空氣開關及監控設備在短路電流控制上的不足 —— 包括短路電流大、切斷時間長、電弧火花大、使用壽命短等問題，在短路故障發生時，能以微秒級速度快速限制短路電流實現滅弧保護，顯著降低電氣火災風險，保障場所人員與財產安全。?

關鍵詞：電動車充電樁；交流充電樁；慢充樁；短路保護；過載保護；電氣防火；限流式保護器?

0 行業背景?

在全球可持續發展理念深化的背景下，環境保護已成為人類命運共同體的核心任務。新能源汽車因無尾氣排放（避免一氧化碳、二氧化碳、氮氧化合物等有害物質產生）、無噪聲污染，對環境影響顯著低于傳統燃油車，因此受到世界各國政府的政策扶持，推動了電動車技術的快速普及與應用。?

交流充電樁（“慢充樁”）作為新能源汽車充電基礎設施的重要組成，其核心功能是提供電力輸出（本身不具備充電功能，需通過連接車載充電機實現充電），僅起到電源控制作用。該設備采用符合國標的交流充電模式，輸出功率最高達 7kW，一般車輛從電池電量 0 到充滿需 5-8 小時（具體時長因車型動力電池容量及實際充電功率而異）。?
針對電動車充電樁的安全規范，國家標準 GB51348-2019《民用建筑電氣設計標準》第 13.5.5 條明確要求：儲備倉庫、電動車充電等場所的末端回路必須設置限流式電氣防火保護器，以強化用電安全防護。?

1 產品介紹?

ASCP 系列電氣防火限流式保護器是安科瑞專為解決低壓配電線路短路、過載等安全隱患研發的設備。其核心優勢在于，能有效克服傳統斷路器、空氣開關及監控設備的固有缺陷 —— 如短路電流峰值高、切斷短路電流耗時久、短路時電弧火花大、使用壽命短等；在短路故障發生時，可通過微秒級速度快速限制短路電流，實現滅弧保護，從而大幅減少電氣火災事故，為場所人員與財產安全提供可靠保障。?
該系列保護器應用場景廣泛，涵蓋學校、醫院、商場、賓館、娛樂場所、寺廟、文物建筑、圖書館、檔案室、會展中心、住宅、倉庫、幼兒園、老年人建筑、集體宿舍、電動車充電站，以及租售式商場商鋪、批發市場、集貿市場、甲乙丙類危險品庫房等各類用電場所，可對末端干、支路線路進行有效保護。?

針對電動汽車充電站中交流慢充樁的保護需求，推薦使用 ASCP200-40B 型號電氣防火限流式保護器。?

2 功能介紹?

短路保護功能：實時監測用電線路電流，當發生短路故障時，可在 150 微秒內實現快速限流保護，并同步發出聲光報警信號，最大限度縮短故障影響時間。?
過載保護功能：若被保護線路電流過載且持續時間超過設定動作時間（3~60 秒可調），保護器立即啟動限流保護，同時發出聲光報警，避免線路因長期過載過熱引發火災。?
表內超溫保護功能：當保護器內部器件工作溫度過高時，自動觸發超溫限流保護，并發出聲光報警，防止設備自身故障導致安全風險。?
過欠壓保護功能：實時檢測線路電壓，若出現欠壓或過壓情況，發出聲光報警信號；可根據需求預先設置是否啟動限流保護，靈活應對電壓異常場景。?

配電線纜溫度監測功能：對被監測線纜溫度進行實時監控，當溫度超過報警設定值時，發出聲光報警信號；支持預先設置是否啟動限流保護，提前預警線纜過熱風險。?
漏電流監測功能：監測線路漏電流，當漏電值超過報警設定值時，發出聲光報警信號；可預先設置是否啟動限流保護，降低漏電引發的觸電或火災風險。?
遠程監控功能：配備 1 路 RS485 接口及 1 路無線通訊模塊（支持 2G 和 NB-IoT），可將實時數據上傳至后臺監控系統，實現遠程監控與管理。兼容安科瑞 Acrel-6000/B 電氣火災監控主機、Acrel-6000 安全用電管理云平臺，亦可對接第三方監控軟件或平臺，提升運維效率與智能化水平。?

3 產品應用?

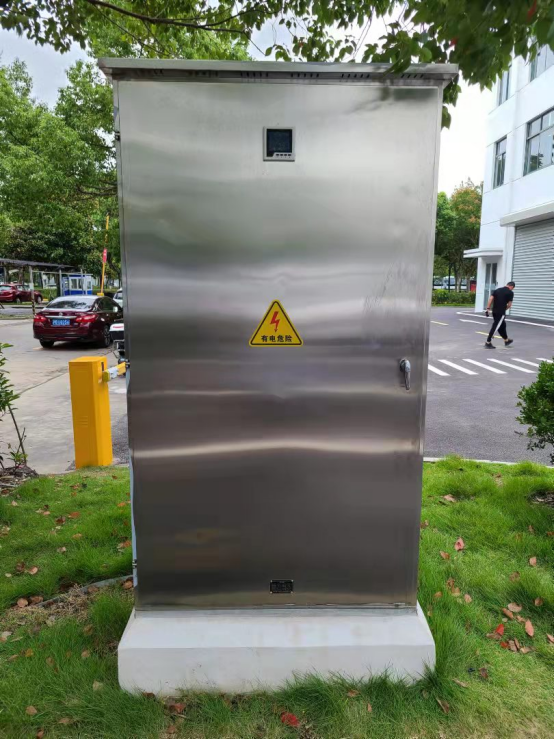

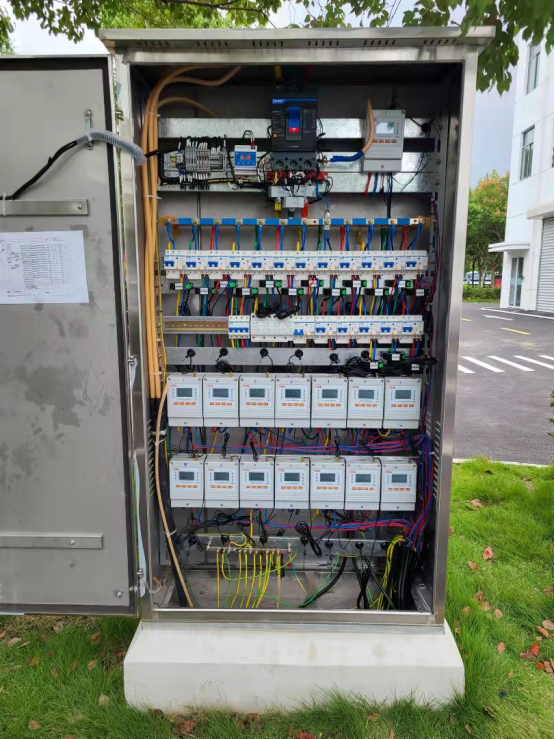

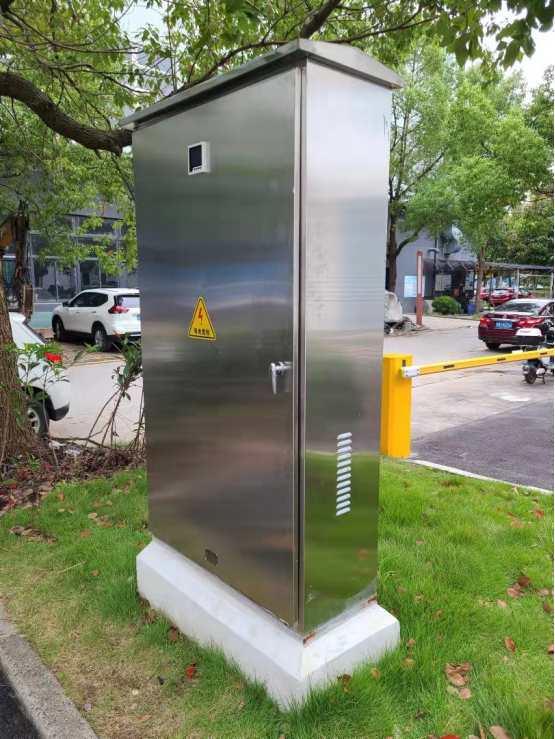

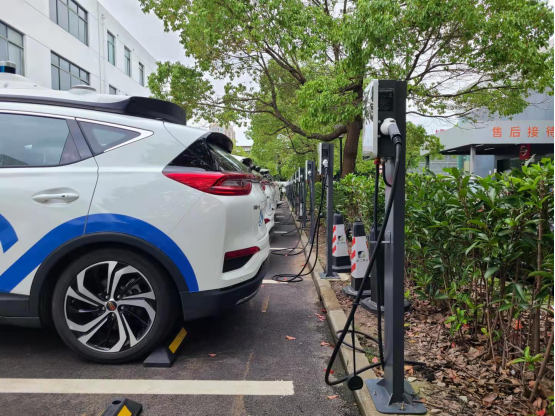

某公司在無人駕駛電動汽車測試項目中，采用 15 臺交流充電樁對 50 臺電動車進行輪流充電，且交流充電樁采用集中安裝方式（如圖所示）。在此場景下，ASCP200-40B 電氣防火限流式保護器的應用，可針對集中充電時可能出現的短路、過載、線纜過熱等風險進行實時監測與快速保護，確保多設備同時運行時的用電安全，為測試項目的穩定推進提供可靠保障。

4 結語

新能源汽車行業持續發展。隨著新冠疫情的影響逐漸褪去，各大新能源汽車廠家也在新一年上線了更多的車型，國務院辦公廳在近期也印發的《新能源汽車產業發展規劃(2021—2035年)》的規劃。2020年新增超2.5萬家充電樁相關企業，行業呈現出百家爭鳴的景象。2021年世界智能網聯汽車大會在北京召開，全國新能源汽車保有量超過600萬輛。
我們應該堅定的跟著國家政策，努力的建設好新基建。讓更多的消費者使用上新能源汽車，而且新能源汽車隨時隨地安全的充電，防止電氣火災發生，保障人民的生命財產安全。

技術咨詢（187--0211--2032）
