目錄

摘要視頻

前置準備

軟件包設置

CubeMx配置

工程主體

感慨

2 前置準備

nes游戲就選用最經典的SuperMary，先創建一個基于06_demo_nes_simulator示例的示例工程，找到其中g(shù)ame目錄下的SuperMary.nes文件，將其復制到SD卡上、

3 軟件包設置

新建一個基于RT-Spark的模板工程，進入RT setting，進入詳細界面，選中硬件，將以下設置添加（選中）

<板載驅動設備>

1.SRAM

2.onboard LCD(ST7789)—>TIM14_CH1

3.File system—>SDCARD

<芯片驅動設備>

1.PWM14 channel1

2.SPI BUS—>RW007 onboard

添加完成后，ctrl+s保存設置

4 CubeMx配置

找到board—>CubeMx_Config目錄下的CubeMx_Config.ioc文件，雙擊進入STM32CubeMx界面

配置同LCD配置

Timers—>TIM14—>PWM Generation CH1

Connectivity—>FSMC—>LCD1

設置完成后，點擊右上角的GENERATE CODE，回到RT-Studio界面

5 工程主體

先構建項目，此時，CubeMx_Config目錄下會多出Drivers,MDK-ARM兩個文件夾，控制臺會出現很多報錯，將這兩個文件夾和Src目錄下的main.c文件刪除，右鍵工程文件—>同步Scons配置至項目

同步完成后，將示例工程application目錄下的main.c的代碼復制到模板工程相同目錄的main.c文件中進行替換，nes文件夾同理復制到模板工程中,再次構建項目，如果出現報錯，再次進行Scons同步后重復操作

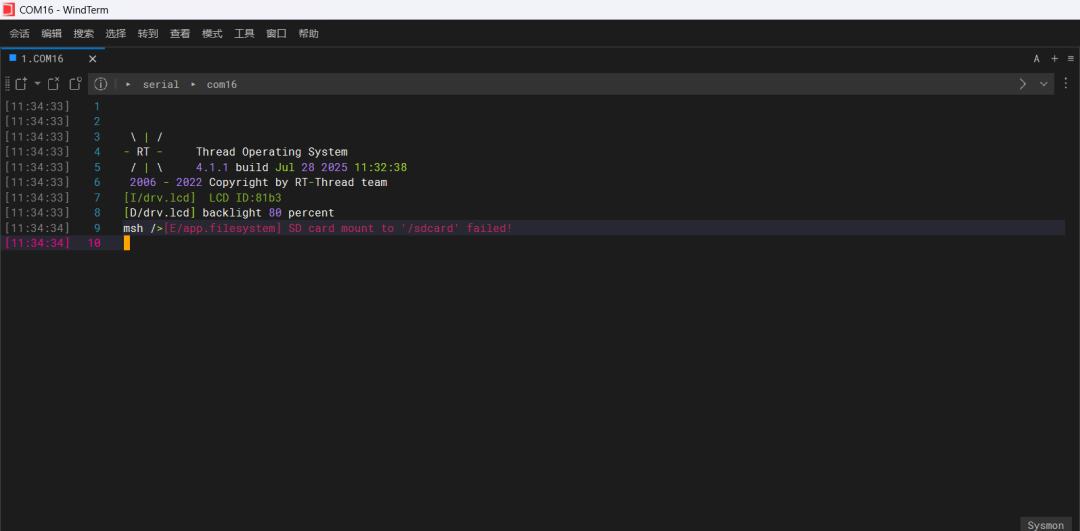

此時將工程下載到開發板中，然后打開串口工具（?。∮浀貌迳蟂D卡，不然就會出現如下報錯?。。?/strong>

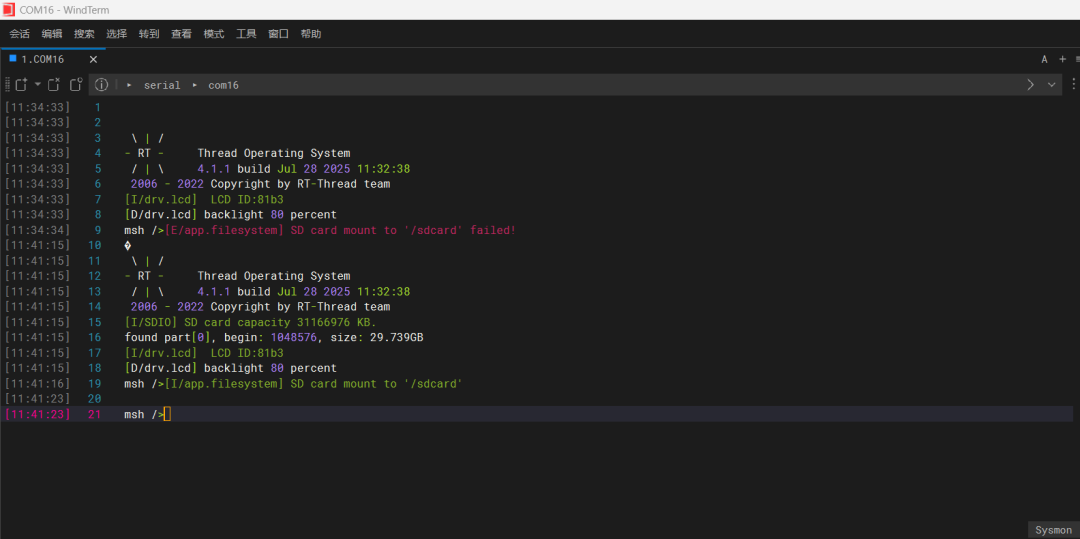

插上SD卡后，串口工具輸出正常

輸入命令nes_start sdcard/SuperMary.nes

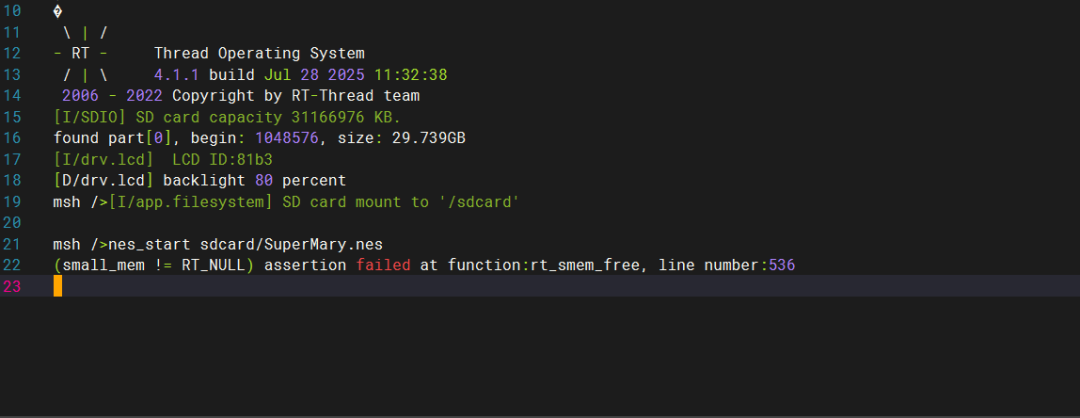

然后就能看到，又報錯了…

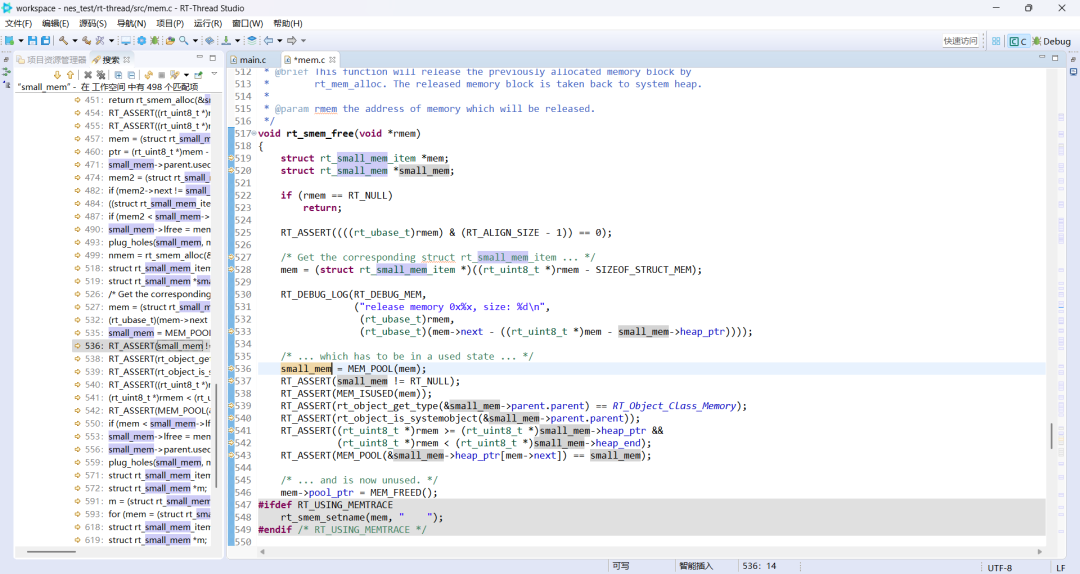

這里的報錯提示出現了斷言失敗，那么回到RT-Studio分析代碼，搜索small_mem，定位相關代碼段

仔細分析一遍并沒有發現代碼有什么問題，那么問題在哪，為什么會導致斷言出現？

查閱相關資料發現，RT_ASSERT的啟用依賴于debug.h頭文件，而在正式發布產品時，通常會禁用調試代碼功能（即不定義RT_DEBUG宏）從而減少代碼體積并提高代碼效率，但是這里又沒有用到debug相關的語句

再次檢查代碼發現并沒有明顯問題，使用BC輔助分析

對比可以看到模板工程和示例工程的不同點，重點關注各種config文件還有scons文件，這些都與配置有關

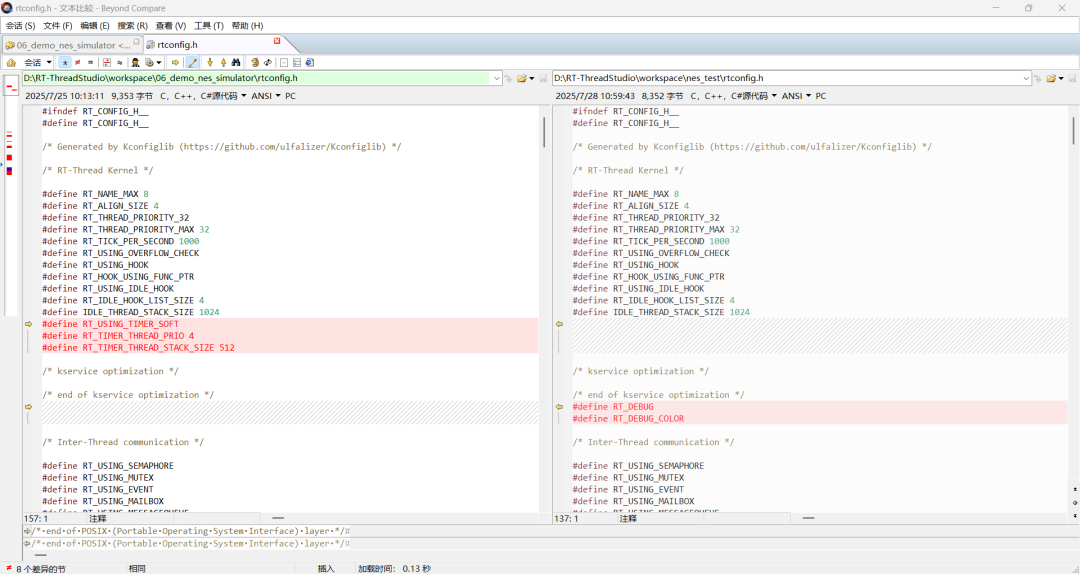

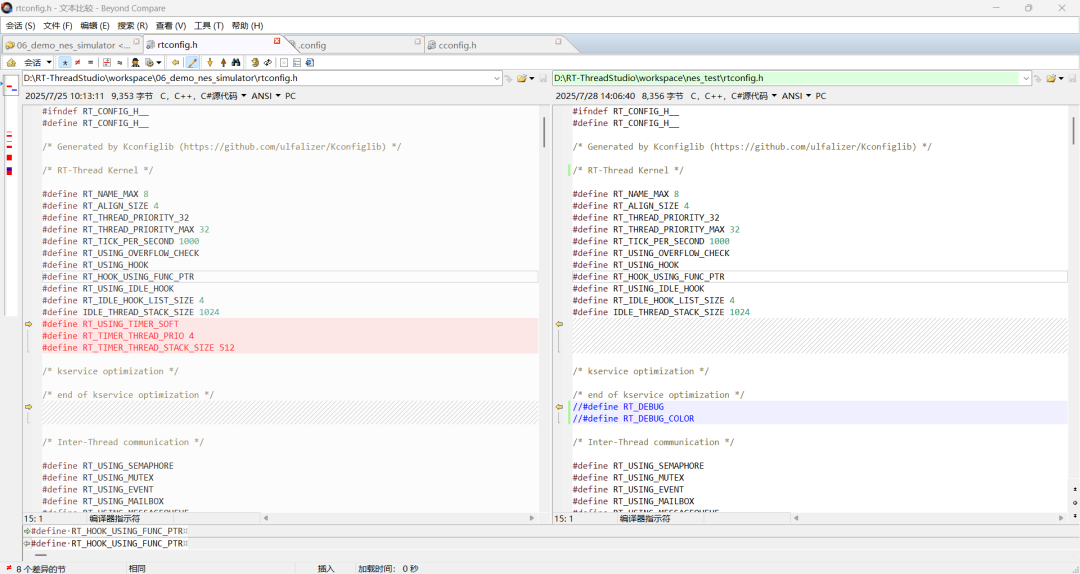

在rtconfig.h文件中，可以看到，模板工程在這里定義了DEBUG的宏，將這兩行注釋掉，同步scons配置，再次構建項目，下載，測試輸入指令LCD是否成功運行游戲

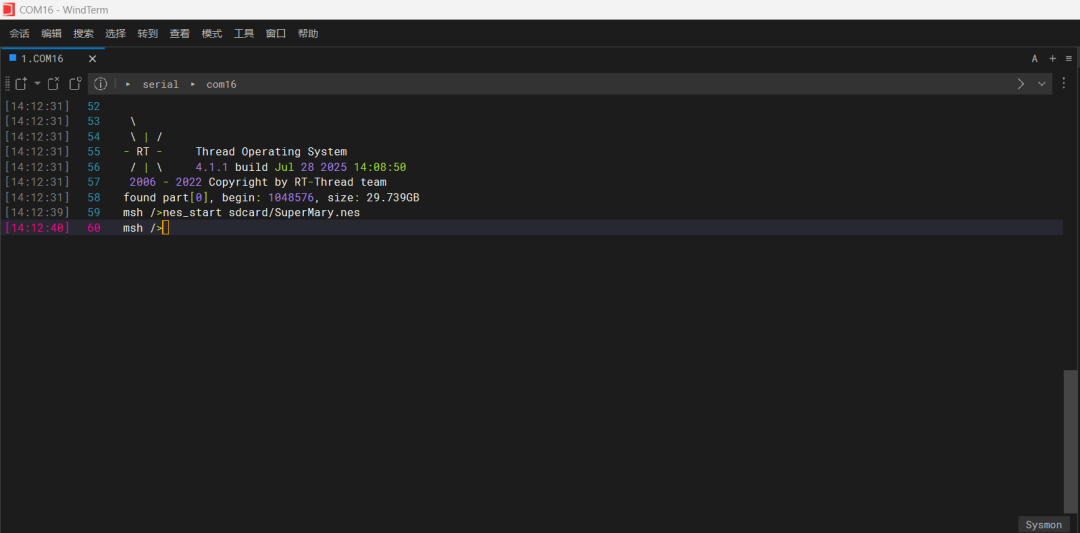

可以看到，這次并沒有報錯，說明上述操作正常，但是發現LCD上依舊是白屏，并沒有按想象中那樣運行游戲，這就很令人疑惑了

雖然沒有報錯，但LCD也沒有正常工作，那問題出在哪了？LCD沒有運行游戲，但是正常亮起，說明LCD配置方面沒有問題，而在這個項目中，RT-Spark開發板上只用到了 LCD，SD插口，按鍵，很顯然按鍵和當前問題聯系不大，那么問題最有可能出在了SD相關的東西上

順著上面的思路，可以推測，也許是SD插口相關配置沒有正常工作，導致SD插口沒有讀取到SD卡上的數據，也有可能是LCD沒有接收到SD卡傳入的數據，重新回到代碼分析尋找思路

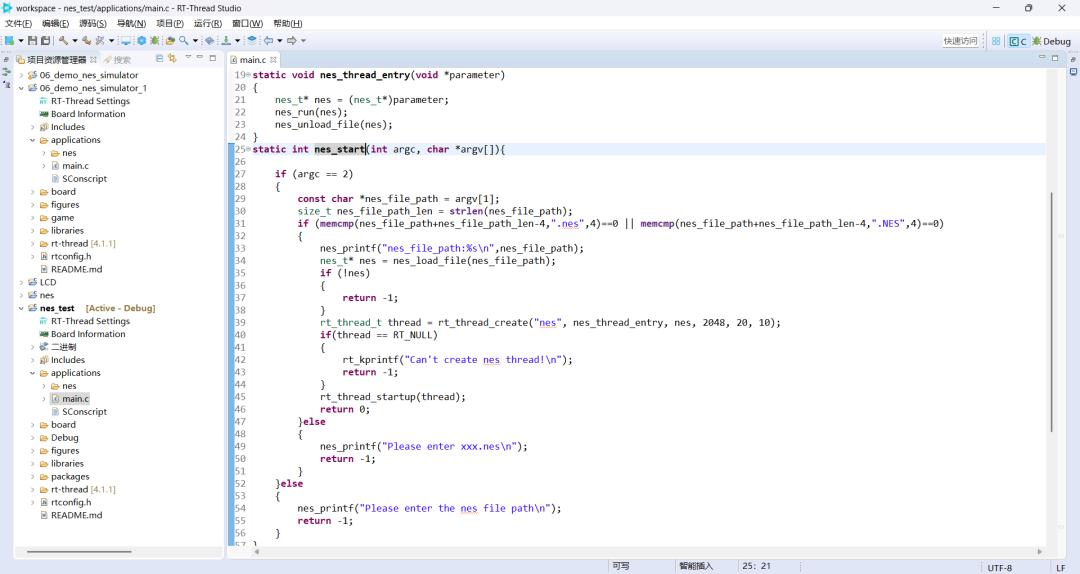

在application的main.c文件中，可以找到nes_start函數的定義，正好在輸入指令時用到了nes_start的指令，而通過輸入的指令可以看出，nes_start的作用應該是讀取SD卡上相關數據

那么可以大膽推測nes_start和我們想要解決的問題有關聯，分析nes_start函數，可以知道這個函數的工作就是讀取nes文件地址，下載nes文件，然后判斷下載的nes文件是否為NULL，這時根據這段代碼，又可以發現些許蹊蹺

if(!nes){ return-1; }

這段代碼在判斷nes是否為空，為空則提前退出，那么，又多了一種可能，就是SD的讀取和LCD的接收都沒有問題，而是提前退出導致nes文件沒有運行，往這個if中加入一段打印日志的代碼

rt_kprintf("create default!\n");

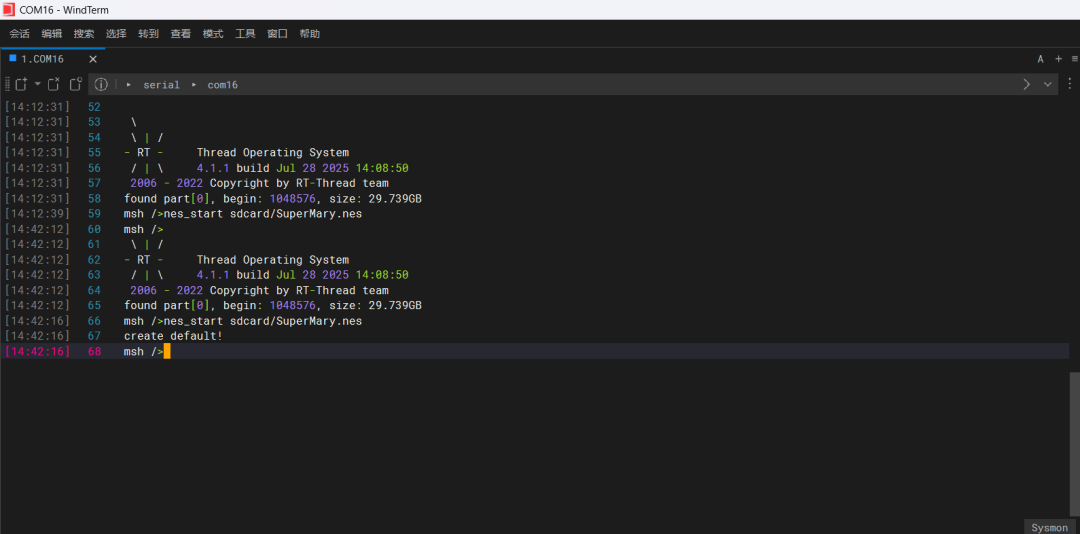

再次構建項目，下載，然后輸入指令

那么問題就顯而易見了，程序運行到這時提前退出導致LCD沒有顯示游戲畫面，但是，什么原因?qū)е铝顺绦虻奶崆巴顺?，回到BC將模板工程和示例工程的main.c進行對比

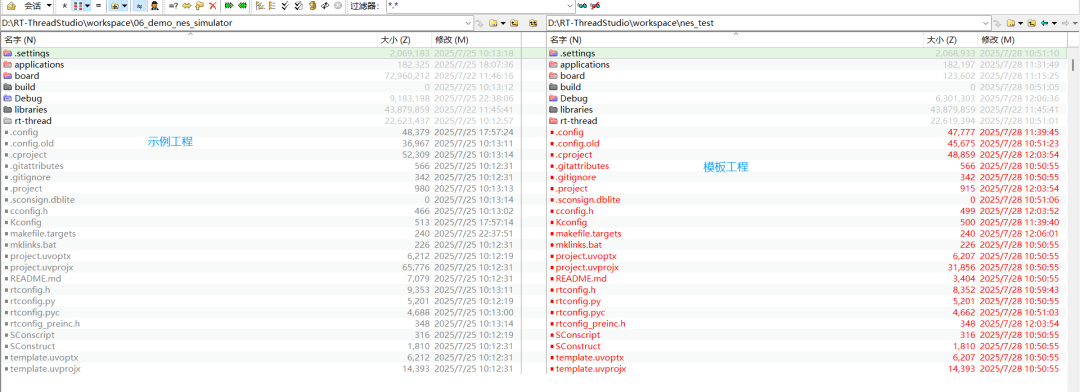

可是并沒有發現差異，而且發現application文件夾并沒有差異，排除法縮小范圍，setting，rt-thread明顯無關，application，libraries，和Debug沒有差異，都進行排除，再排除一些明顯無關的文件

那么只剩下了這些部分，rtconfig_preinc.h文件內容沒有差異，Kconfig文件也幾乎沒有差異，排除

打開board目錄，CubeMx_Config，.ignore_format.yml，link.icf，board.h，board.c無明顯差異也可以進行排除

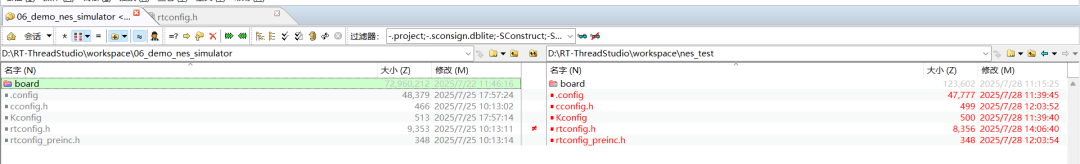

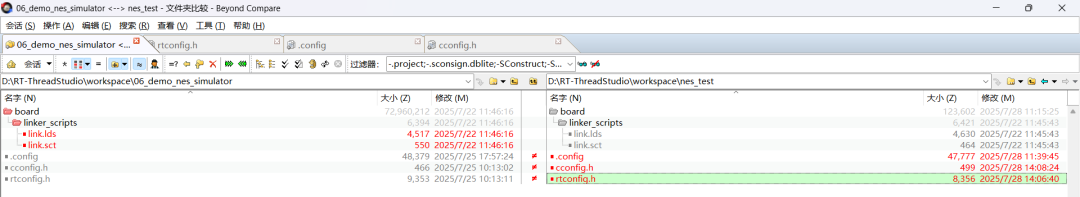

那么只剩下了這幾個文件，先分析之前分析過的rtconfig.h

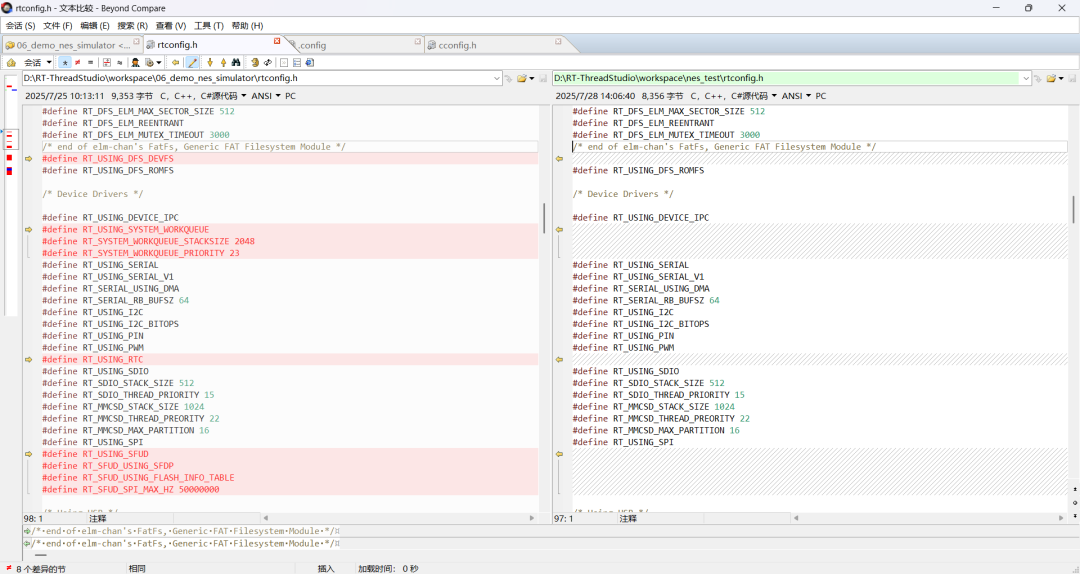

這幾段包含了和TIMER有關的宏定義，考慮到LCD雖然沒有正常運行游戲，但是能正常亮起，先進行排除

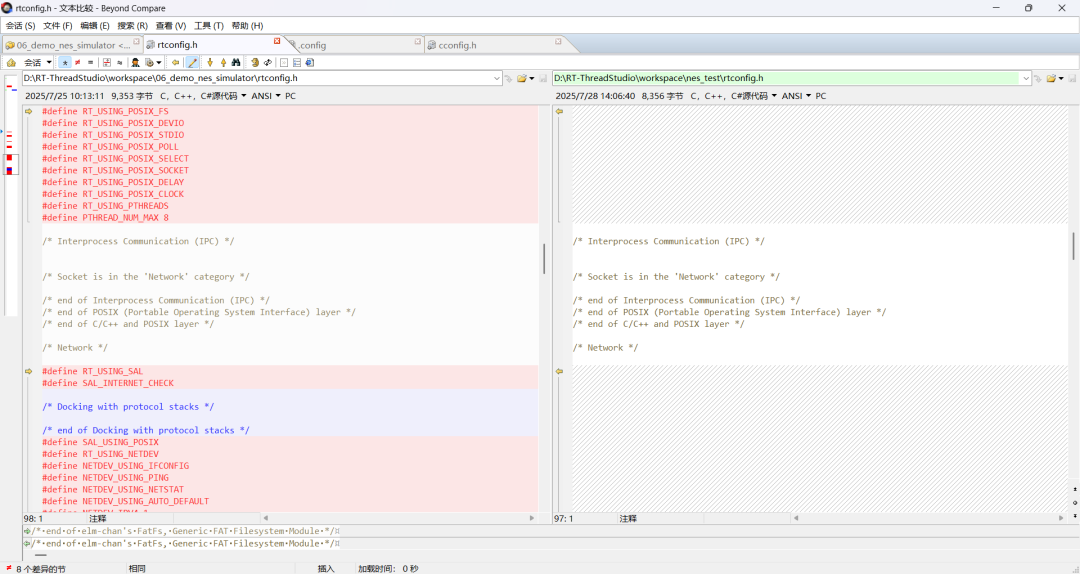

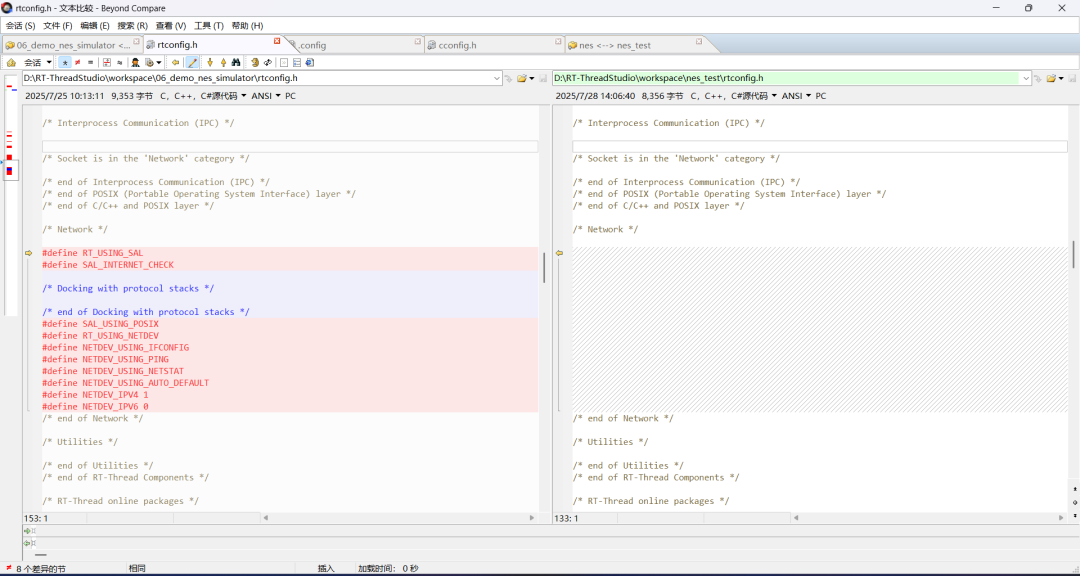

前兩張雖然看不懂，但是明顯和LCD以及nes關聯不大，最后一張和網絡協議相關，直接排除，那么就排除了rtconfig.h

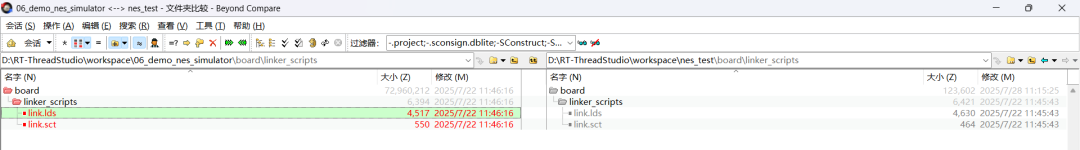

再來分析其他文件，.config，cconfig.h文件中的內容同理rtconfig.h，排除，那么只剩下了和link相關的兩個文件

這些和開發板的linker有關，想到之前的一種可能，SD插口與LCD連接配置出問題導致LCD接收不到SD插口發送的數據，從而程序運行時提前退出，考慮到這種可能，分析代碼發現

這幾段代碼都和nes相關，將它們復制過去，同步scons，構建項目，下載，輸入指令，查看運行結果

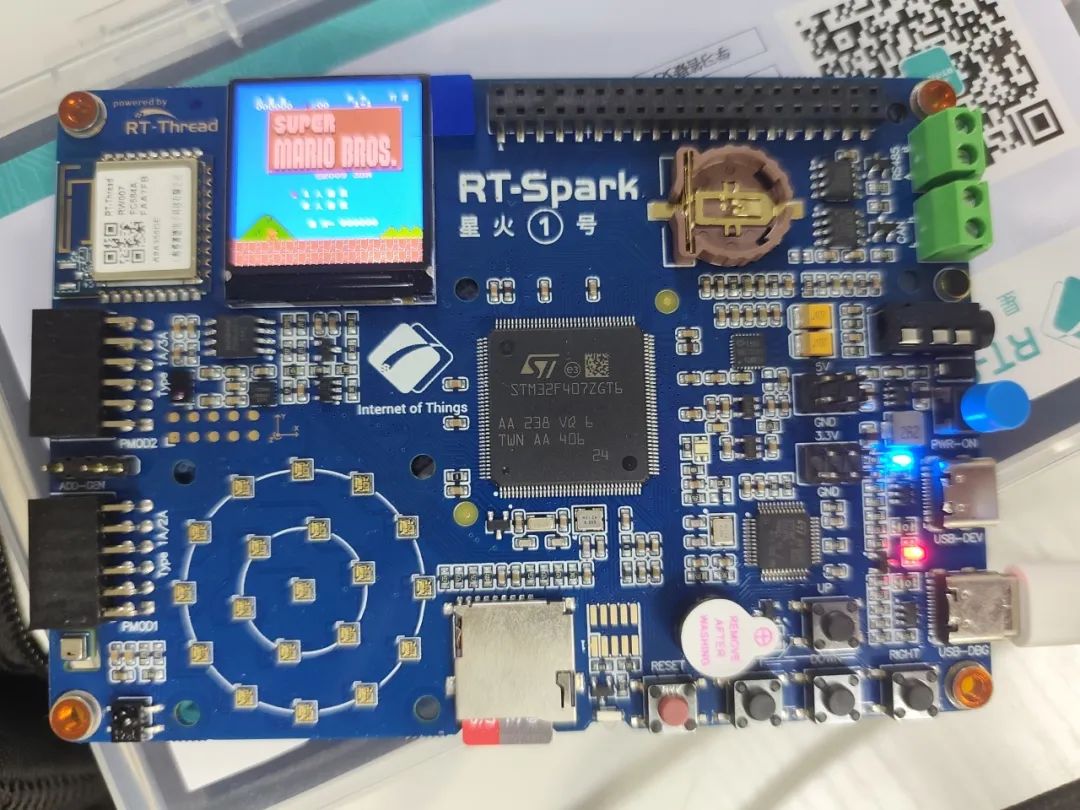

游戲正常運行，串口工具處也沒有報錯，說明操作正確，問題解決，nes模擬成功實現！

6 感概

過程有那么一點點曲折，但是最終成功分析出了問題所在并解決，從模板工程到實現示例工程的過程相當于從無到有的創造，滿滿的成就感，仿佛離b站大佬更近了一步（）

示例工程雖然很方便，但是只授之予魚而非漁，從模板工程開始，一步一步的創造，雖然做出了以后很有成就感，但還是希望相關教程能多出一點（一步步推真的很不容易）

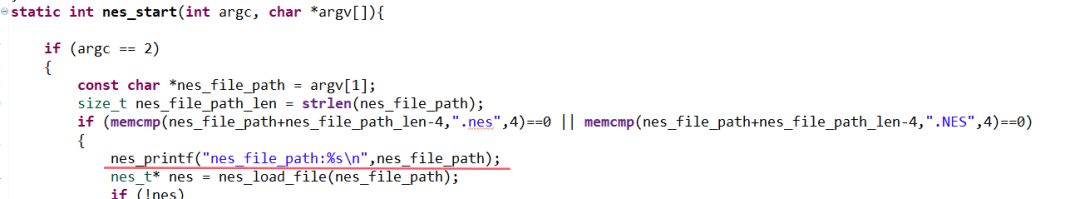

此外，在查看日志的時候還發現不管是示例工程還是模板工程

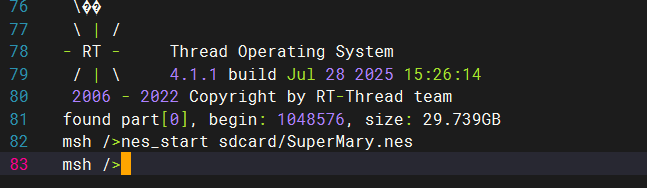

并沒有發現這一段命令打印的路徑日志，也沒有分析出是什么原因，有知道的大佬可以解答一下

（BC真的很好用）
