LM185-1.2-N/LM285-1.2-N/LM385-1.2-N 是微功率 2 端子帶隙穩壓二極管。它們的工作電流范圍為10μA至20mA，具有極低的動態阻抗和良好的溫度穩定性。片上微調用于提供嚴格的電壓容差。由于LM185-1.2-N帶隙基準電壓源僅使用晶體管和電阻器，因此噪聲低，長期穩定性好。
*附件：lm385-1.2-n.pdf

LM185-1.2-N 的精心設計使該器件對容性負載具有極強的耐受性，使其易于在幾乎任何參考應用中使用。寬動態工作范圍使其可用于各種電源，并具有出色的調節能力。

LM185-1.2-N 的功耗極低，可用于微功率電路。該基準電壓源可用于制造電池壽命接近保質期的便攜式儀表、穩壓器或通用模擬電路。

此外，寬工作電流使其能夠用更嚴格的公差部件替換舊基準電壓源。

LM185-1.2-N的額定工作溫度范圍為?55°C至125°C，LM285-1.2-N的額定工作溫度范圍為?40°C至85°C，LM385-1.2-N的額定工作溫度范圍為0°C至70°C。 LM185-1.2-N/LM285-1.2-N 采用密封 TO 封裝，LM285-1.2-N/LM385-1.2-N 也采用低成本 TO-92 模制封裝，以及 SOIC 和 SOT-23。

特性

• ±1% 和 2% 初始公差
• 工作電流為10μA至20mA
• 1Ω 動態阻抗
• 低溫系數
• 低電壓基準電壓源—1.235V
• 還提供 2.5V 器件和可調器件
• 分別為 LM185-2.5 系列和 LM185 系列

參數

方框圖

?1. 產品概述?
LM185-1.2-N/LM285-1.2-N/LM385-1.2-N是微功耗2端帶隙電壓基準二極管，具有以下核心特性：

• ?精度?：初始容差±1%（B級）或±2%（標準級）。
• ?工作范圍?：10μA至20mA寬動態電流，1Ω動態阻抗。
• ?低功耗?：適用于電池供電設備，延長續航至接近電池儲存壽命。
• ?溫度穩定性?：低溫度系數（B級30ppm/°C，標準級150ppm/°C）。
• ?封裝選項?：TO-92、TO、SOIC、SOT-23等多種封裝形式。

?2. 關鍵參數?

• ?基準電壓?：1.235V（典型值），范圍1.205V至1.260V（含容差）。
• ?噪聲性能?：60μV（rms，10Hz-10kHz帶寬）。
• ?長期穩定性?：20ppm（1000小時測試）。
• ?溫度范圍?：
  • LM185-1.2-N：-55°C至125°C（軍用級）。
  • LM285-1.2-N：-40°C至85°C（工業級）。
  • LM385-1.2-N：0°C至70°C（商業級）。

?3. 典型應用電路?

• ?電源設計?：
  • 圖14：寬輸入范圍參考電路。
  • 圖17：微功耗5V穩壓器（靜態電流30μA）。
• ?傳感器接口?：

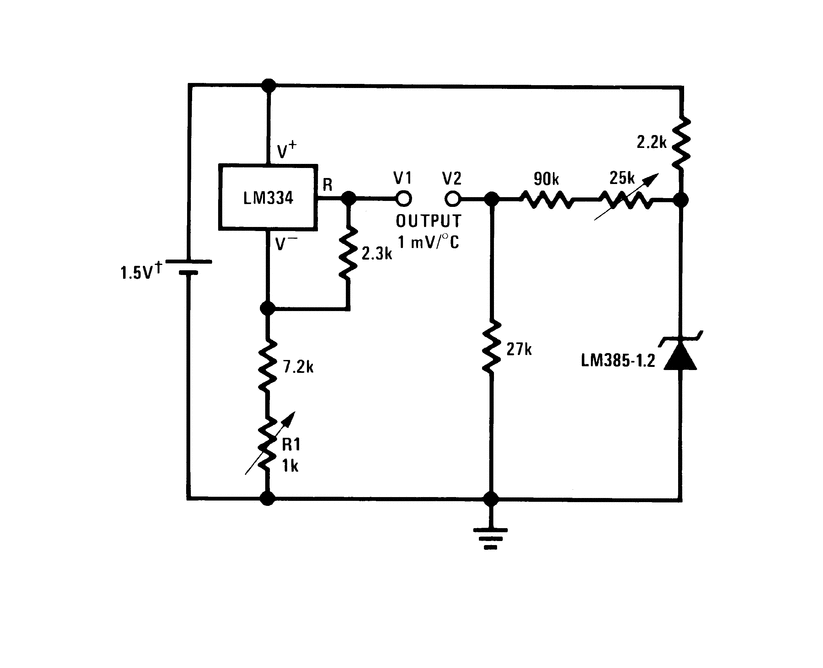

  • 圖21/24：0°C-100°C/0°F-50°F溫度計。
  • 圖25：熱電偶冷端補償電路（50μA超低功耗）。
• ?電流源?：圖20提供1μA至1mA精密電流源方案。

?4. 封裝與生產信息?

• ?封裝選項?：包括TO-92（LP）、SOIC（D）、SOT-23（DBZ）等，部分型號支持卷帶包裝（如LM385M3X-1.2/NOPB）。
• ?環保合規?：所有列型號符合RoHS標準，部分提供無鉛（Sn）焊料選項。

?5. 注意事項?

• ?ESD防護?：需短路引腳或使用導電泡沫存儲，防止MOS柵極靜電損傷。
• ?焊接條件?：TO-92封裝限260°C/10秒，SOIC封裝推薦215°C氣相焊接。
