智能制造的核心就是提升設備自身的自動化水平，在人力成本越來越高的今天，自動化生產線不僅提高產品的生產效率，縮短生產周期，提高產品質量，更直接能提高企業的經濟效益。

隨著汽車產業的發展，對設備的性能也提出了更高的要求，如快速響應、實時通信等，同時汽車行業產品種類眾多，大到發動機缸體，小到電子產品固定件，涉及環節多，工序長。多元化的產品必然對加工和檢測設備的要求也是多種多樣，即使單一類型設備廠商由于面向不同的用戶，設備也會存在差異。

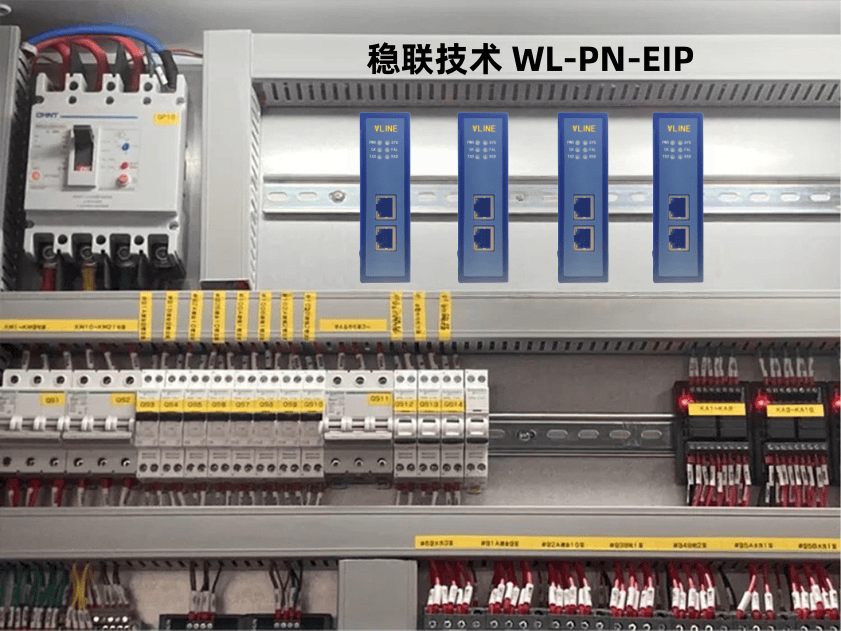

某汽車行業較大集成商，需要簡化設計、節約項目成本，并支持不同協議的轉換。穩聯技術的協議轉換網關可以將profinet轉換成Ethernet/ip(WL-PN-EIPM)，數據透?jìng)?，快速輪詢是?duì)生產線通信的解決方案

項目亮點

1、產品性能技術指標高，協議齊全，滿足了客戶的需求。

2、基于自研PN協議軟協議棧開發的轉換網關運行穩定、擺脫了對專用芯片的依賴。

3、協議網關能夠高效、可靠的保證設備正常運行，既提高了生產效率，又降低了應用成本，成為值得用戶信賴的智能制造解決方案。

EtherNET/IP配置分享

1. 配置PN->EIP輸入輸出數據長度

選擇“PROFINET”選項，配置PN-EIP的輸入輸出數據長度和TIAPortal模 擬軟件下設置的網關的輸入輸出數據長度一致，配置軟件數據長度默認單位 “Byte”，PN->EIP長度“32”、PN->EIP長度“32”，如圖所示：

2. 配置EIP主站IP地址

點擊Port - 1，顯示EIP主站IP地址配置，修改IP地址為需要配置地址，如圖所示：

3. 添加EIP從站設備

鼠標右擊選擇Port - 1下EtherNet/IP選項，在彈出菜單欄選擇“添加”選項， 如圖所示：

4. EIP從站設備參數配置

點擊第一個“Node”選項，在軟件右側顯示從站參數配置，按照前文描述，添加EIPScan Test Tool軟件模擬EIP從站模塊對應的參數數據，如圖所示：

模擬EIP從站模塊IP地址是電腦本機IP地址“192.168.0.179”，之前配置EIPScan Test Tool軟件配置的具體參數填入對應輸入框，通訊速率無特殊需求保持默認即可；

5. 下載工程配置

在配置軟件工具欄區域，選擇“工具”按鈕，彈出菜單欄，選擇“通訊設置”選項，彈出窗口

選擇TCP選項，點擊“搜索”按鈕，進行連接模塊的IP檢索及選擇，

搜索出連接設備的IP地址之后，選擇網關對應的“Bottom”側端口，：

雙擊選定連接端口，界面返回上層，點擊“選擇”按鈕進行最終確認，確認之后，所連接端口在軟件右下角顯示

選定連接端口之后，在工具欄點擊“下載”選項，進行工程配置到網關模塊的下載動作

EtherNet/IP通訊成功建立

EIPScan 通訊成功

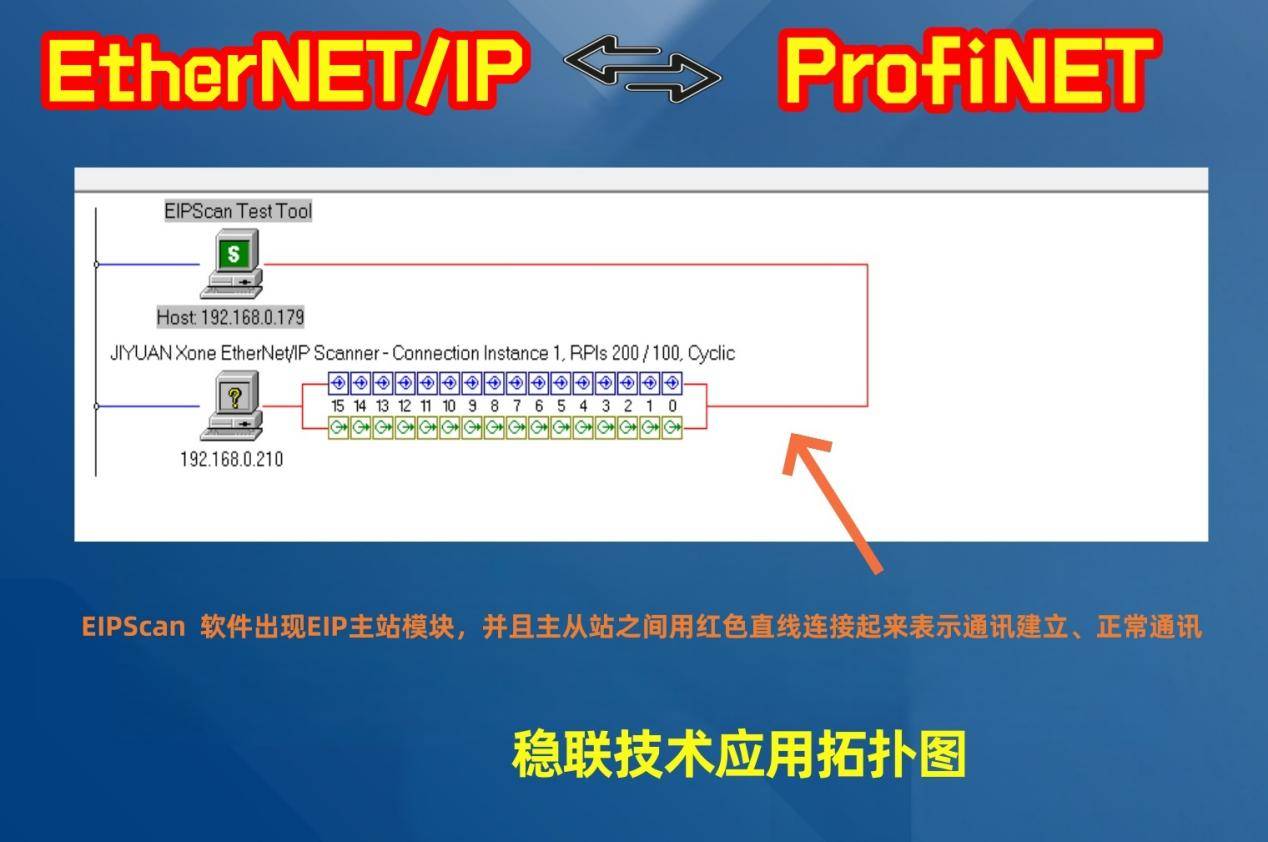

EIPScan 軟件出現EIP主站模塊，并且主從站之間用紅色直線連接起來表示通訊建立、正常通訊，如圖所示：

4.5 PROFINET側組態通訊

4.5.1 創建新工程

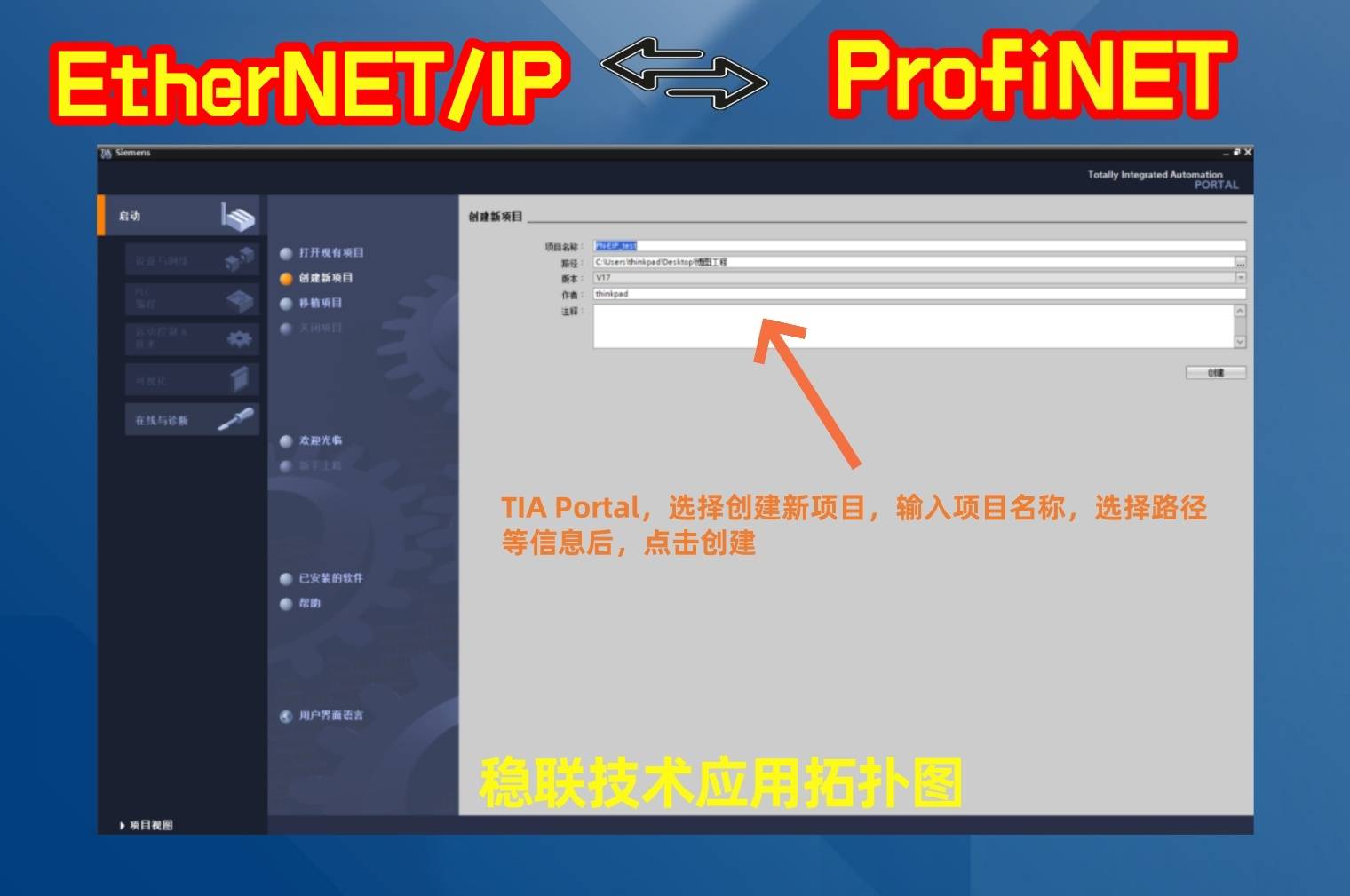

1. 打開TIA Portal，選擇創建新項目，輸入項目名稱，選擇路徑等信息后，點擊創建，如下圖所示。

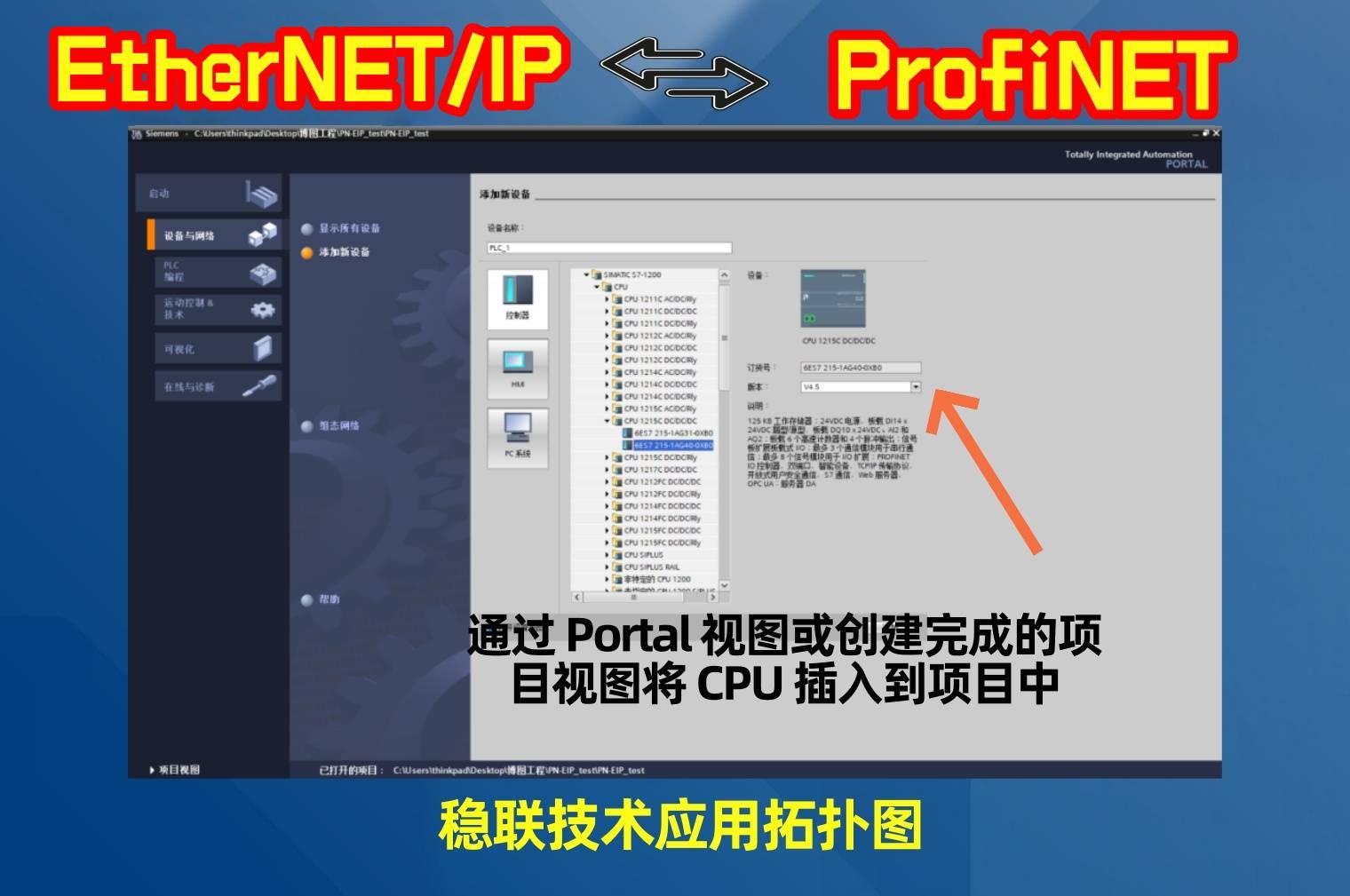

2. 通過 Portal 視圖或創建完成的項目視圖將 CPU 插入到項目中。

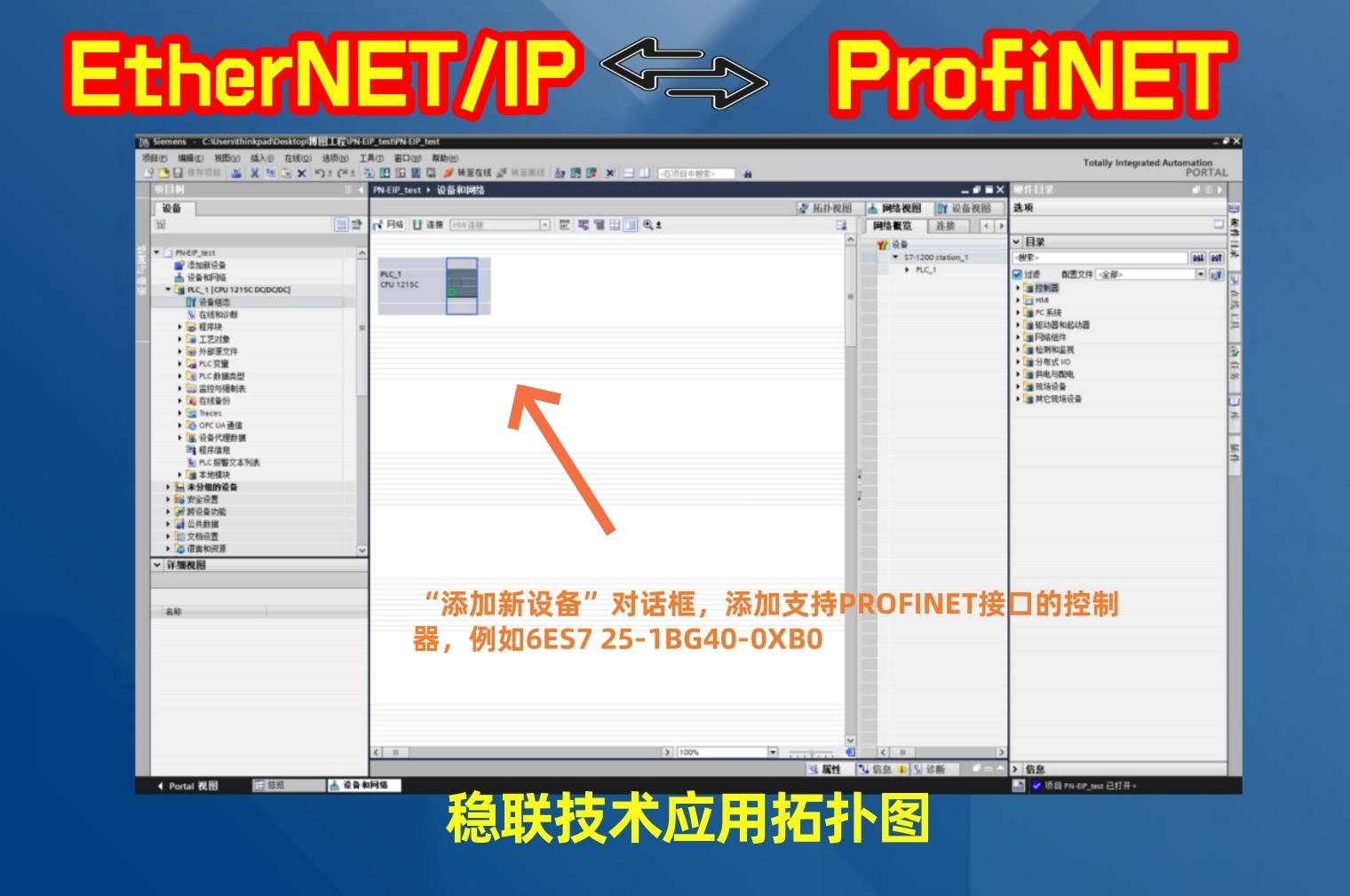

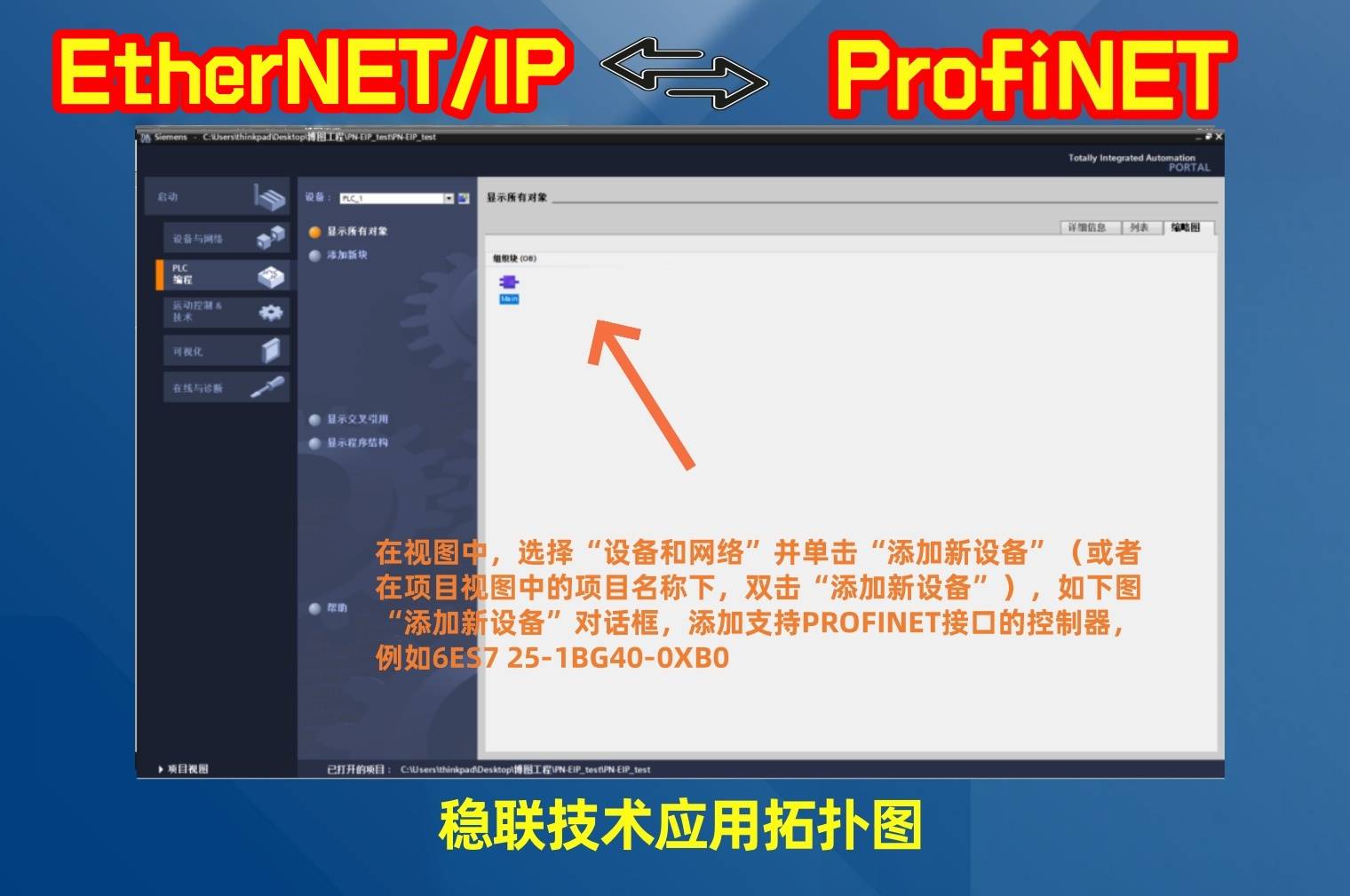

3. 在視圖中，選擇“設備和網絡”并單擊“添加新設備”（或者在項目視圖中的項目名稱下，雙擊“添加新設備”），如下圖“添加新設備”對話框，添加支持PROFINET接口的控制器，例如6ES7 25-1BG40-0XB0。
