一.行業痛點：傳統PLC的通訊瓶頸

在精密機械加工領域，西門子S7-300系列PLC因穩定性強、編程靈活等特點，長期以來被廣泛應用于數控機床的邏輯控制環節。然而，部分早期型號的S7-300PLC（如CPU315-2DP）未集成以太網接口，僅支持MPI（多點接口）或PROFIBUS-DP等傳統通訊方式，這一硬件限制在工業4.0智能化改造浪潮中逐漸顯現出明顯弊端。

某重型機械制造企業的生產車間中，有多臺配備西門子840DSL數控系統的臥式加工中心，其邏輯控制核心采用西門子S7-300PLC（CPU315-2DP）。隨著企業推進智能制造升級，需要實現以下功能：

1.上位機（工業計算機）對PLC運行數據的實時采集與分析

2.觸摸屏對設備運行狀態的本地監控與參數調整

3.數控系統與PLC之間的高效數據交互

由于S7-300PLC無以太網接口，傳統解決方案存在三大問題：一是采用MPI電纜直接連接上位機，傳輸速率僅為187.5kbps，無法滿足大量實時數據的傳輸需求；二是多點通訊需要復雜的轉接設備，穩定性差且故障排查困難；三是無法實現與企業MES系統的無縫對接，制約了數據追溯與生產調度的智能化水平。

二.解決方案：遠創智控MPI-ETH-YC01以太網模塊的應用

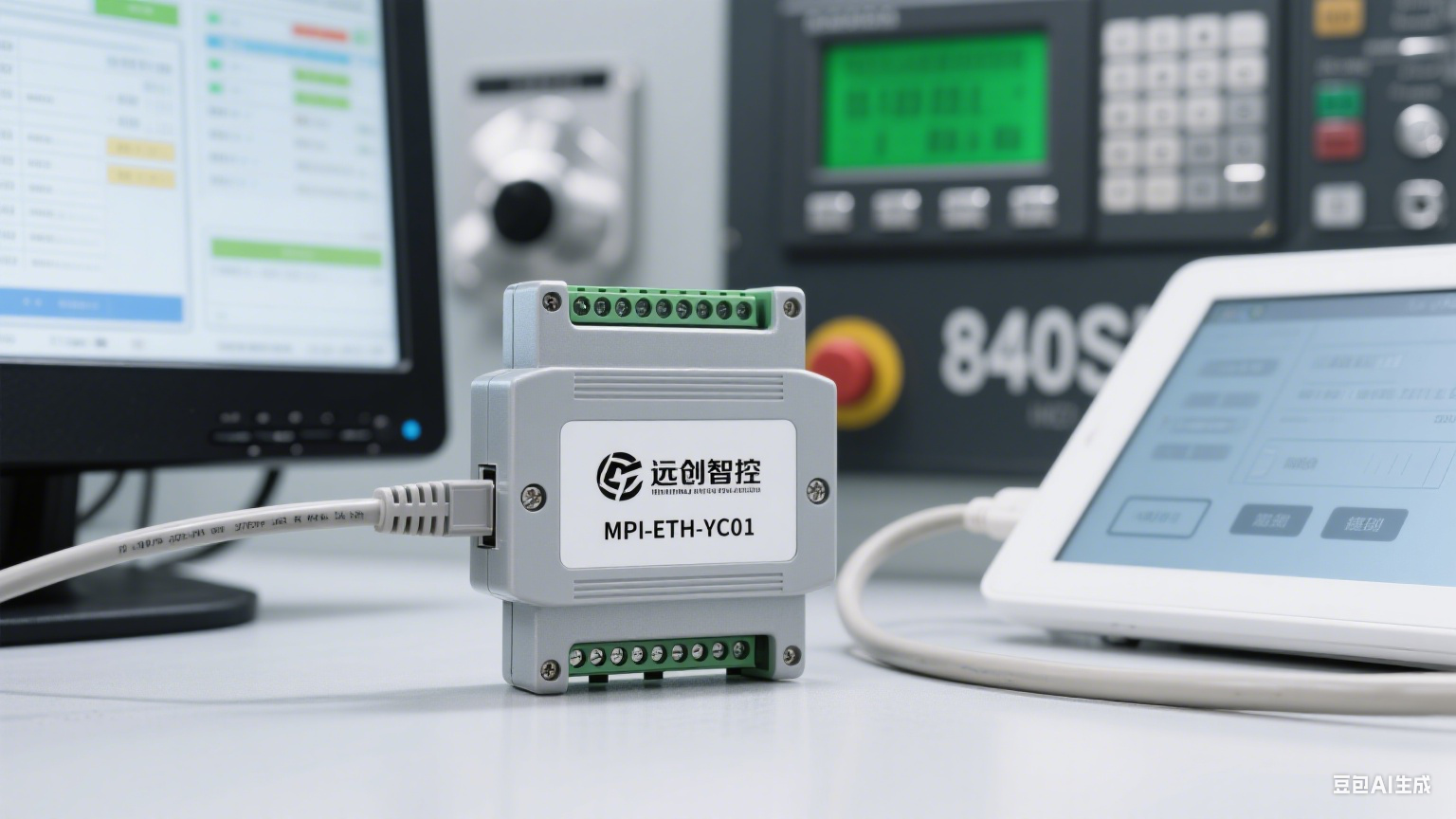

針對上述痛點，該企業引入了遠創智控（YUANCHUANGZHIKONG）生產的MPI-ETH-YC01型以太網模塊，構建了基于以太網工業通訊網絡。該模塊作為S7-300PLC與外部設備的通訊橋梁，一端通過MPI接口與PLC連接，另一端通過以太網接口同時連接上位機和觸摸屏，完美解決了傳統通訊方式的局限性。

三.設備清單與連接架構

1.核心控制設備：西門子S7-300PLC（型號CPU315-2DP），負責加工中心的邏輯控制與信號處理

2.數控系統：西門子840DSL（型號SINUMERIK840DSL），實現機床的精密運動控制

3.以太網模塊：遠創智控MPI-ETH-YC01，支持MPI與以太網協議轉換

4.上位機：研華工業計算機（型號IPC-610L），安裝WINCC監控軟件

5.觸摸屏：威綸通（WEINVIEW）MT8102iE，實現本地人機交互

6.輔助設備：華為S1700-8G工業交換機，構建穩定的以太網通訊網絡

硬件連接采用星型拓?fù)浣Y(jié)構：S7-300PLC的MPI接口通過專用電纜連接至MPI-ETH-YC01模塊的MPI端口；模塊的以太網端口通過超五類網線連接至工業交換機；上位機、觸摸屏和840DSL數控系統分別通過網線接入交換機，形成完整的通訊網絡。

四.模塊配置與參數設置

MPI-ETH-YC01模塊的配置過程主要包括硬件接線和軟件參數設置兩部分：

1.硬件接線：

·采用西門子專用MPI電纜（型號6ES7901-0BF00-0AA0）連接PLC的MPI接口（X1端口）與模塊的MPI輸入端口（X2端口）

·模塊供電采用DC24V電源，通過鳳凰端子接入（確保與PLC電源共地，減少干擾）

·以太網端口（RJ45接口）通過屏蔽網線連接至交換機，做好接地處理

0.軟件配置：

·在模塊出廠默認狀態下，通過專用配置軟件“MPI-ETHConfigToolV2.3”進行參數設置

·以太網參數：設置IP地址為192.168.0.10（與上位機、觸摸屏同網段），子網掩碼255.255.255.0

·MPI參數：波特率設置為187.5kbps（與S7-300PLC的MPI通訊速率保持一致），PLC地址設為2（與PLC硬件地址匹配）

·數據區映射：配置需要上傳至上位機的數據區（如I區、Q區、M區及DB塊），設置采樣周期為100ms

0.上位機配置：

·在WINCC軟件中添加“SIMATICS7ProtocolSuite”驅動，選擇“TCP/IP”通訊方式

·配置PLC連接參數，IP地址指向MPI-ETH-YC01模塊的IP（192.168.0.10），機架號0，槽號2（對應S7-300PLC的實際安裝位置）

·建立變量連接，將PLC的關鍵數據（如主軸轉速、進給速度、報警代碼等）映射到WINCC變量表

0.觸摸屏配置：

·在威綸通EBPro軟件中選擇“西門子S7-300/400(Ethernet)”驅動

·輸入MPI-ETH-YC01模塊的IP地址，設置通訊超時時間為500ms

·設計監控畫面，包括設備運行狀態指示燈、參數設定框、報警信息顯示區等

五.實施效果：構建高效穩定的通訊網絡

通過MPI-ETH-YC01以太網模塊的應用，該企業成功解決了S7-300PLC無以太網接口的通訊瓶頸，實現了三大核心功能：

1.數據采集與分析：上位機通過以太網實時采集PLC的運行數據，采樣周期從原來的2秒縮短至100ms，數據傳輸速率提升至100Mbps。WINCC軟件生成的趨勢圖可直觀展示主軸負載、切削溫度等關鍵參數的變化曲線，為工藝優化提供了數據支持。

2.本地監控與操作：觸摸屏通過以太網與PLC建立通訊，操作人員可在機床旁實時查看設備狀態（如軸坐標、剩余加工時間等），并能通過觸摸屏修改進給倍率、冷卻液開關等參數，操作響應時間縮短至0.5秒以內。

3.系統集成與聯動：MPI-ETH-YC01模塊支持西門子S7協議，實現了840DSL數控系統與S7-300PLC的數據交互。當數控系統發出換刀指令時，PLC可通過以太網快速響應，換刀時間從原來的8秒縮短至5.2秒，提升了加工效率。

在穩定性方面，該系統連續運行3個月無通訊中斷故障，平均無故障工作時間（MTBF）達到1200小時以上。模塊的看門狗功能和自動重連機制有效應對了工業環境中的電磁干擾，確保了通訊的可靠性。

六.案例總結與推廣價值

本案例通過采用遠創智控MPI-ETH-YC01以太網模塊，以低成本方式解決了西門子S7-300PLC無以太網接口的行業痛點，實現了與840DSL數控系統、上位機和觸摸屏的高效通訊。相比傳統解決方案，該方案具有以下優勢：

1.經濟性：無需更換PLC硬件，僅通過模塊升級即可實現以太網通訊，改造成本降低60%以上

2.靈活性：支持同時連接多個以太網設備，可根據需求擴展通訊節點

3.易用性：配置軟件界面友好，參數設置簡單，無需專業的網絡知識

4.兼容性：完美支持西門子S7協議，與840DSL數控系統等設備無縫對接

該方案不僅適用于精密加工領域，還可廣泛應用于汽車制造、冶金、食品加工等采用西門子S7-300系列PLC的工業場景，為傳統設備的智能化升級提供了切實可行的通訊解決方案。遠創智控MPI-ETH-YC01模塊的成功應用，證明了通過協議轉換實現傳統工業設備聯網的可行性，為工業4.0的落地提供了重要的技術支撐。

更多詳細內容或具體配置過程可咨詢羽工。
