24位立體聲編解碼器通過數字信號處理實現高精度音頻編碼與解碼，核心在于對立體聲信號的數字化處理及還原。

采用24位量化精度（每聲道24bit），通過高精度采樣（較高支持192kHz采樣率）獲取原始音頻數據，并采用有損壓縮算法降低數據量。編碼過程中保留關鍵音頻特征參數，例如動態范圍（114dB）和信噪比（THD+N：-100dB），確保音質接近無損。

采用差分模擬架構優化音質，內置數字濾波器、音量控制及電平位移功能，支持I2S/TDM/PDM等多種協議，可直接對接FPGA/DSP等主控平臺。芯片集成度高達TSSOP-28封裝，適應復雜電磁環境并保持-90dB THD+N的純凈輸出。

支持傳統DTS格式向下兼容，新型解碼器可處理5.1聲道數據。硬件層面兼容I2C/I2S接口，軟件層面支持動態壓縮、3D聲場擴展等算法加載，縮短開發周期。

24位立體聲編解碼器-CJC8972

工采網代理的國產音頻芯片 - CJC8972是一種低功率、高質量的立體聲編解碼器，用于便攜式數字音頻應用和單聲道橋接音頻功率放大器，通過5V電源可將3W連續平均功率到3Ω負載，THD低于10%。CJC8972在電源電壓降至1.8V時工作，盡管數字核心可以在電壓降至1.5V時工作以節省電力，并且所有電源的較大電壓為3伏。芯片的不同部分也可以在軟件控制下斷電。CJC8972提供了一個非常小和薄的4x4mm COL包，理想的用于手持和便攜式系統。

該設備集成了完整的接口到一個立體聲耳機或線路輸出端口。外部組件的要求大大降低，因?yàn)椴恍枰獑为?dú)的耳機放大器。片上數字信號處理執行圖形均衡器，三維聲音增強和麥克風或線路的自動電平控制輸入。CJC8972可以作為主機或從機操作，具有各種主時鐘頻率，包括12或24MHz，或標準的256fs頻率，如12.288MHz和24.576MHz。不同的音頻采樣率，如96 kHz，48 kHz，44.1 kHz，直接從主時鐘產生，而不需要一個外部PLL。

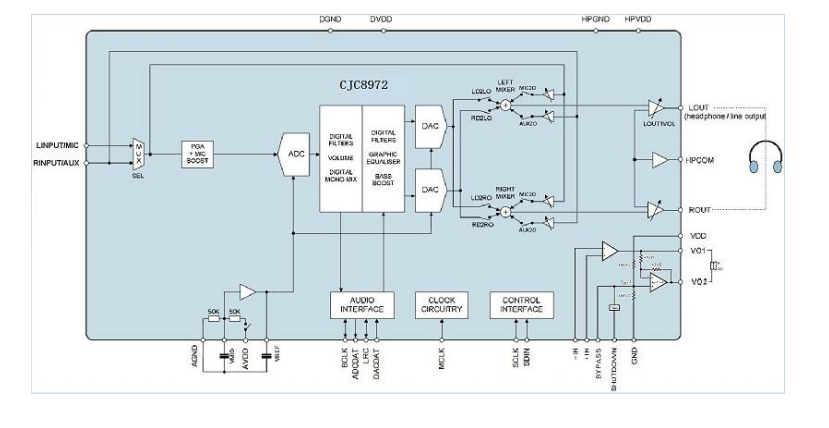

結構圖：

結構圖

Codec芯片 - CJC8972的特性：

DAC信噪比91 dB（“A”加權），THD-81.2dB在48 kHz，1.8V

ADC信噪比92.7 dB（“A”加權），THD -82dB在48 kHz，1.8V

可編程ALC /噪聲門

2個芯片上的耳機驅動程序

--THD-74.5dB，信噪比91 dB，16Ω負載Hz，1.8V

數字圖形均衡器

低倍（顯微鏡）

-7mW立體聲播放器(1.8V電源）

-13mW記錄和回放(1.8V電源）

低電源電壓

-模擬1.8V至3V

-數字機芯：1.5V至3V

-數字輸入/O：1.8V至3V

256fs / 384fs或USB主時鐘速率：12MHz，24MHz

音頻采樣率：8、11.025、16、22.05、24、32、44.1、48、

88.2,96個kHz從內部從主時鐘產生

PO在10%THD+N，1 kHz

LD：3Ω，4Ω加載3W（型），2.5W（型）

所有其他軟件包： 8Ω加載1.5W（類型）

停機電流0.6μA（typ）

電源電壓范圍為2.0V至5.5V

在1W連續平均輸出功率下，1 kHz時的THD

至8Ω0.5%（Max）

4x4mm COL包

在國產音頻解碼器芯片領域，武漢光華芯生產國產芯片CJC8972便是其中的佼佼者。了解更多關于武漢光華芯國產音頻解碼器芯片的技術應用，請登錄工采網官網進行咨詢。
