Texas Instruments TMAG5173-Q1汽車用3D霍爾效應傳感器專為各種汽車和工業應用而開發。TMAG5173-Q1在X、Y和Z軸上集成三個獨立的霍爾效應傳感器。

數據手冊:*附件：Texas Instruments TMAG5173-Q1汽車用3D霍爾效應傳感器數據手冊.pdf

TI TMAG5173-Q1傳感器具有精密模擬信號鏈，可方便需要窄設計容差的應用。集成的安全機制可實現穩健、實用且安全的系統設計。此系列傳感器非常適合1D線性測量、2D角度測量、3D操縱桿測量、磁性閾值交叉檢測以及各種用戶可配置開關功能應用。其數字濾波器選項允許最多32次傳感器數據集成，以提高噪聲性能。I^2^C接口在支持多種VCC 工作范圍的同時提供與微控制器的無縫數據通信。

TMAG5173-Q1集成了溫度傳感器，可用于多種系統功能，例如熱預算檢查或給定磁場的溫度補償計算。

特性

• 高精度線性3D霍爾效應傳感器可優化位置傳感速度和精度
  • X、Y和Z軸靈敏度室溫誤差：±2.5%（最大值）
  • X-Y軸靈敏度失配溫度漂移：±2%（最大值）
  • X-Y角度測量室溫誤差：±1.1°（最大值）
  • X-Y角度測量溫度漂移：±1.2°（最大值）
  • 單軸轉換速率：20kSPS
• 符合功能安全標準：
  • 開發功能安全應用
  • 可提供文檔，協助ISO 26262系統設計
  • 系統能力高達ASIL D
  • 硬件完整性符合ASIL B或SIL 2標準
• 符合AEC-Q100標準，適用于溫度等級1（-40°C至125°C）的汽車應用
• 睡眠模式電流為8nA（典型值）的超低省電模式
• 可選擇X、Y或Z軸的線性磁力范圍
  • TMAG5173x1-Q1：±40mT，±80mT
  • TMAG5173x2-Q1：±133mT，±266mT
• 來自用戶定義的磁性和溫度閾值交叉的中斷信號
• 可配置單極和全極開關功能
• 集成角度CORDIC計算，帶增益和失調調整
• 可配置平均濾波器，用于降噪
• I^2^C接口帶循環冗余校驗 (CRC)，最大1MHz I^2^C時鐘速度
• 通過I^2^C或專用INT引腳觸發轉換
• 集成溫度補償，適用于多種磁體類型
• 內置溫度傳感器
• 電源電壓范圍：2.3 V至3.6 V
• I^2^C和INT引腳耐5.5V（最大值）

應用

• 轉向柱控制
• 方向盤控制
• 換檔系統
• 電動自行車
• 致動器
• 車門控制模塊
• 電動座椅
• 磁性接近開關

應用方框圖

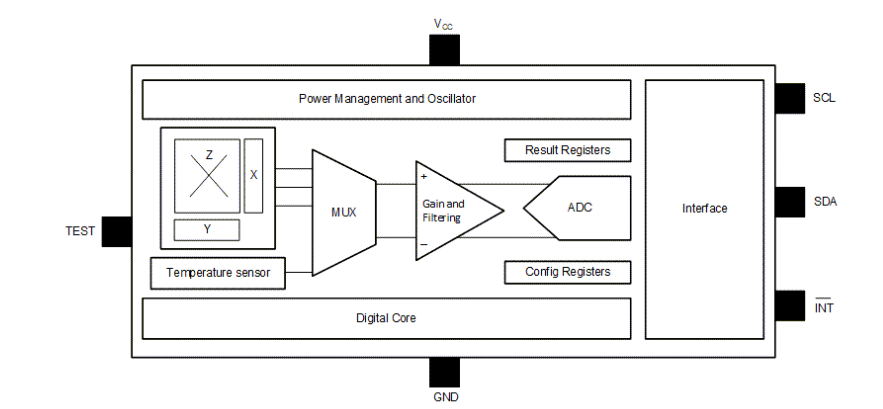

功能框圖

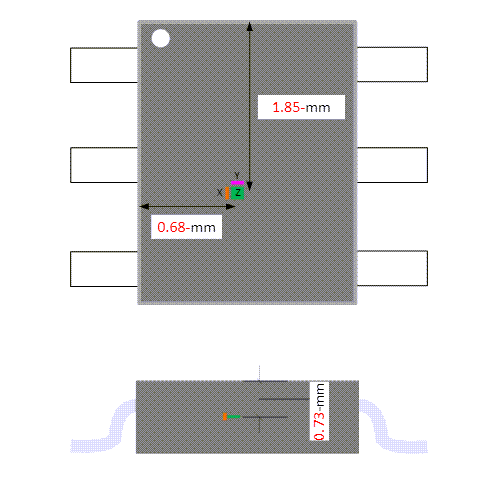

X、Y、Z霍爾元件的位置
