TPS6050x 器件是開關電容器電壓轉換器系列，設計為 特別適用于空間關鍵型電池供電應用。

TPS6050x 降壓電荷泵產生穩壓、固定的 3.3V、1.8V、1.5V 或 可調輸出電壓。只需四個小型陶瓷電容器即可構建完整的 高效DC-DC電荷泵轉換器。在寬輸入上實現高效率 電壓范圍，電荷泵自動在三種不同的轉換模式之間進行選擇。這 輸出可提供最大250mA的輸出電流。電源良好功能監督 輸出電壓，當輸出電壓上升到標稱值的97%時，輸出電壓變高。

TPS6050x 器件采用超小型 10 引腳 VSSOP 封裝。
*附件：tps60503.pdf

特性

• 1.8 V 至 6.5 V 的寬輸入電壓范圍
• 穩壓3.3V、1.8V、1.5V或可調
  輸出電壓
• 高達 250 mA 的輸出電流
• 效率高達 90%
• 輸出電壓容差 3% 在線路、負載
  和溫度變化范圍內
• 器件靜態電流小于 40 μA
• 包括輸出電壓監控器（電源良好）
• 內部軟啟動
• 關斷期間負載與電池隔離
• 過熱和過流保護
• 超小型10引腳VSSOP封裝
• EVM 可用，TPS60500EVM-193

參數

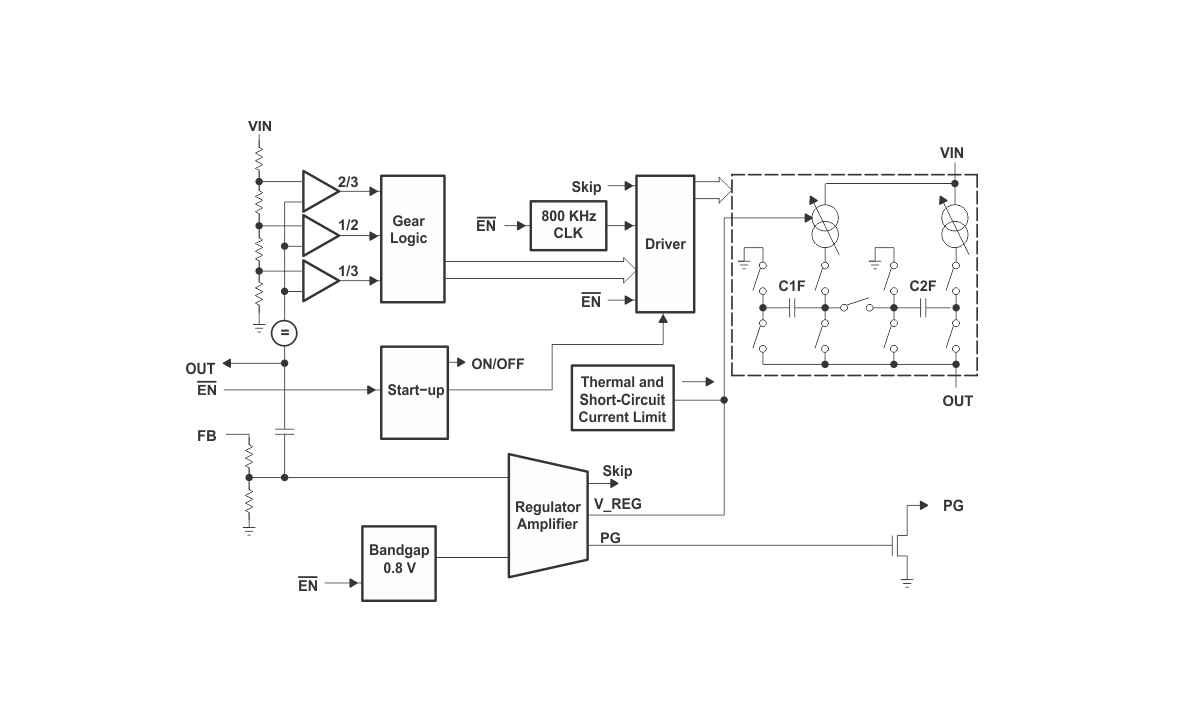

方框圖

?1. 產品概述?
TPS6050x是德州儀器（TI）推出的高效降壓電荷泵系列，專為空間受限的電池供電應用設計。該系列包含四款型號（TPS60500/01/02/03），輸入電壓范圍1.8V至6.5V，可輸出固定電壓（3.3V/1.8V/1.5V）或可調電壓（0.8V-3.3V），最大輸出電流250mA，效率高達90%。僅需4個陶瓷電容即可構建完整DC-DC轉換器。

?2. 關鍵特性?

• ?高效轉換?：支持三種自動切換模式（LDO/2/3x/1/2x/1/3x）以適應不同輸入輸出電壓比。
• ?低靜態電流?：<40μA（典型值），關機模式下輸入輸出隔離。
• ?集成保護?：過溫、過流保護及軟啟動功能。
• ?監控功能?：電源就緒（Power Good）信號指示輸出電壓達到97%標稱值。
• ?封裝?：10引腳VSSOP（3.05mm×4.98mm），適合緊湊設計。

?3. 典型應用?

• 移動設備（手機、MP3播放器）
• USB供電設備
• DSP核心電源（支持動態電壓調節）
• 便攜式儀器

?4. 設計要點?

• ?電容選擇?：輸入電容（2.2-4.7μF）、飛跨電容（1μF）、輸出電容（4.7-22μF），推薦低ESR陶瓷電容。
• ?布局建議?：電容需貼近芯片放置，PCB設計需優化接地層以降低紋波。
• ?電阻配置?：可調型號需外部分壓電阻（如TPS60500，R1+R2≤1MΩ）。

?5. 性能數據?

• ?效率曲線?：輸入電壓3.3V時，1.5V輸出效率約80%（150mA負載）。
• ?輸出紋波?：30mVpp（典型值，150mA負載）。
• ?工作溫度?：-40°C至+85°C（工業級）。

?6. 型號差異?

?7. 系統示例?

• ?DSP供電?：利用PG信號實現電源時序控制。
• ?動態電壓調節?：通過MOSFET切換反饋電阻網絡（如1.5V?1.1V）。
• ?LC后級濾波?：可選配置以進一步降低紋波。

?8. 文檔支持?
包含完整電氣特性、熱參數、封裝信息及第三方兼容元件推薦（如TDK/Taiyo Yuden電容）。
