Texas Instruments INA4235 16位數字電流監控器包含一個I^2^C/SMBus兼容接口，可與1.2V至5V的數字總線電壓范圍兼容。該四通道數字電流監控器可感測共模總線電壓（范圍為-0.3V至48V）上的電流，與電源電壓無關。INA4235監控器采用1.7V至5.5V單電源供電，正常工作時典型電源電流為400μA。此數字電流監控器可置于低功耗待機模式，典型工作電流為2.5μA。該器件可使用使能引腳完全禁用，以實現小于50nA的電源電流。

數據手冊：*附件：Texas Instruments INA4235 16位數字電流監控器數據手冊.pdf

INA4235數字電流器件監控外部檢測電阻器的電壓，并報告每個通道的分流電壓、總線電壓、電流、功率和能量的值。此監控器非常適合用于零售自動化、電源管理、機架式服務器、安全攝像頭和電池單元監控器。

特性

• 高側或低側電流檢測
• 兼容1.2V電壓的I^2^C/SMBus接口
• 由1.7 V至5.5 V電源供電
• 20mV/80mV可編程滿量程范圍
• 報告電流、電壓、功率和能量
• 輸入共模范圍：-0.3V至48V
• 電流監測精度：
  • 16 位 ADC 分辨率
  • 增益誤差：0.1%（最大值）
  • 失調電壓：10μV（最大值）
• 能量監控精度：
  • 滿量程：0.7%（最大值）
• 電源監控精度：0.2%滿量程（最大值）
• 低輸入偏置電流：5nA（最大值）
• 低禁用電流：50nA（最大值）
• 可配置的取平均值選項
• 過流和欠流警報限制
• 16引腳可選地址
• 采用DSBGA-16封裝 (1.5mm x 1.5mm)

應用

• 筆記本電腦
• 電池監視器和平衡器
• 安全攝像頭
• 電源管理
• 零售自動化
• 機架式服務器

功能框圖

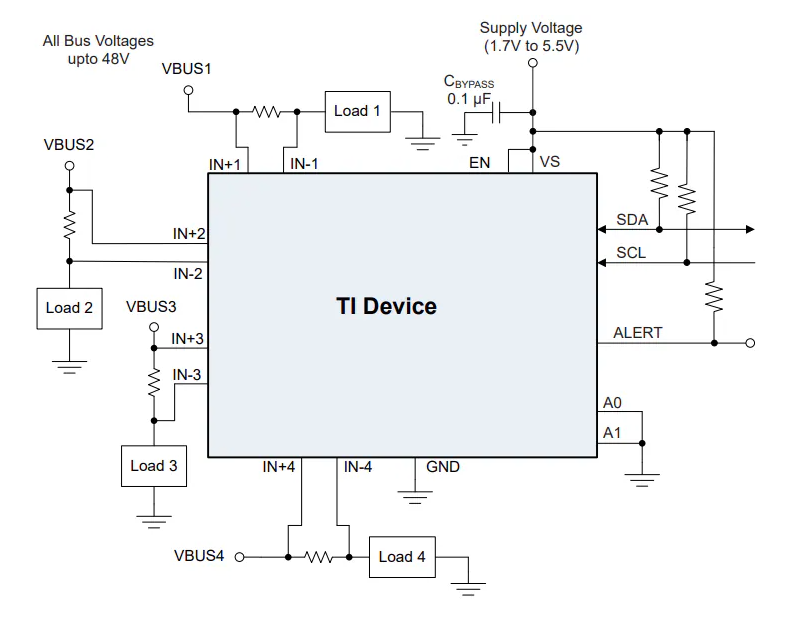

典型應用圖
