Texas Instruments LMR36503E-Q1降壓型直流-直流轉換器是65V、0.3A同步轉換器，具有出色的EMI性能，可處理高達70V的瞬態輸入電壓。這些轉換器可以工作在寬占空比和寬開關頻率范圍內，包括可以在400kHz亞AM和2.2MHz超AM頻帶范圍內工作。LMR36503E-Q1直流-直流轉換器采用帶內部補償?shù)姆逯?a href="http://www.cshb120.cn/tags/電流/" target="_blank">電流模式控制架構，以極小的輸出電容保持穩定運行。該轉換器符合汽車應用類AEC-Q100認證。LMR36503E-Q1用于車身電子產品、信息娛樂和高級輔助駕駛系統 (ADAS)。

數據手冊：*附件：Texas Instruments LMR36503E-Q1 降壓 DC-DC 轉換器數據手冊.pdf

LMR36503E-Q1 DC-DC轉換器包含一個PGOOD標志，可精確顯示輸出電壓狀態，無需外部監控器。該轉換器具有MODE/SYNC引腳版本，有助于同步到外部時鐘。LMR36503E-Q1 DC-DC轉換器采用2mmx2mm HotRod?封裝，帶可濕性側翼。

特性

• 符合AEC-Q100標準，適用于汽車應用：
  • 設備溫度等級0：–40°C至+150°C，TA
• 專為汽車應用而設計：
  • 結溫范圍：–40°C至175 °C
  • 寬輸入電壓范圍：3 V（下降閾值）至65 V
  • MODE/SYNC引腳版本可實現同步
  • 偽隨機擴頻，兼容CISPR 25 EMI標準
  • 提供可調和3.3V固定輸出電壓選項
  • RT引腳版本具有200kHz至2.2MHz的可調開關頻率
• 5mA電流時效率>70%：
  • I Q （開關）為4μA，24VIN 至3.3V OUT （固定輸出選項）
• 設計尺寸小，元件成本低：
  • 2 mm × 2 mm HotRod?封裝，帶可濕性側翼
  • 內部補償
• 引腳兼容LMR36503-Q1（65 V、300 mA）

應用

• 車身電子設備和照明
• 信息娛樂與儀表板
• ADAS

簡化原理圖

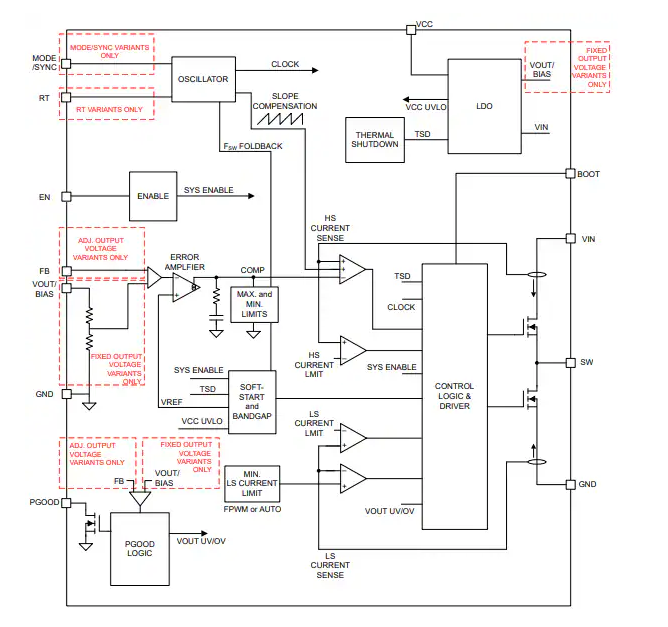

功能框圖
