作為 SWIFT? 系列直流-直流穩壓器的成員， TPS54311、TPS54312、TPS54313、TPS54314、TPS54315和TPS54316低輸入電壓 高輸出電流同步降壓PWM轉換器集成了所有必需的有源元件。 基板上包含具有所列特征的真實、高性能、電壓誤差 在瞬態條件下提供高性能的放大器;欠壓鎖定 電路以防止啟動，直到輸入電壓達到 3 V;內部和外部集 慢啟動電路以限制浪涌電流;以及適用于處理器/邏輯的 PowerGood 輸出 復位、故障信號和電源排序。

提供TPS54311、TPS54312、TPS54313、TPS54314、TPS54315和TPS54316設備 采用熱增強型 20 引腳 HTSSOP （PWP） PowerPAD? 封裝， 這消除了笨重的散熱器。TI 提供評估模塊和 SWIFT 設計器軟件 幫助快速實現高性能電源設計以滿足腐蝕性設備的工具 開發周期。
*附件：tps54313.pdf

特性

• 60mΩ MOSFET開關，在3A
  連續輸出源電流和灌電流下實現高效率
• 0.9V、1.2V、1.5V、1.8V、2.5V和3.3V固定輸出
  電壓器件，初始精度為1.0%
• 內部補償?shù)土慵?shù)量
• 快速瞬態響應
• 寬 PWM 頻率 – 固定 350 kHz、550 kHz 或可調
  280 kHz 至 700 kHz
• 負載受峰值電流限制和熱關斷保護
• 集成解決方案可減少電路板面積和總成本

參數

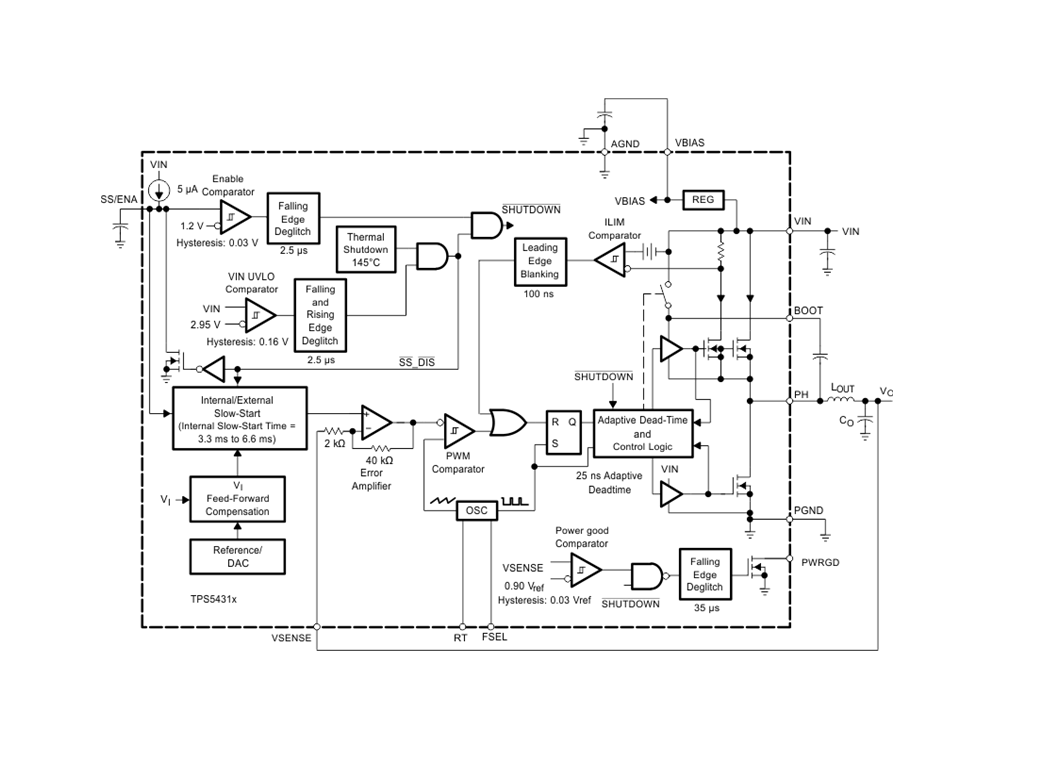

方框圖

?1. 產品概述?
TPS54311-TPS54316是TI SWIFT?系列DC-DC穩壓器，集成3-6V輸入、3A輸出的同步降壓轉換器，具有高效率（60mΩ MOSFET開關）、多檔固定輸出電壓（0.9V/1.2V/1.5V/1.8V/2.5V/3.3V±1%精度）及可調/固定PWM頻率（280-700kHz）。采用20引腳HTSSOP PowerPAD?封裝，適用于高密度電源系統。

?2. 核心特性?

• ?高效能設計?：集成高低邊MOSFET，效率達96%（5V輸入/3.3V輸出）。
• ?靈活頻率配置?：通過FSEL引腳選擇350kHz/550kHz，或RT電阻調節頻率。
• ?保護功能?：峰值電流限制、熱關斷（150°C觸發）、欠壓鎖定（UVLO）。
• ?控制接口?：SS/ENA引腳支持使能控制與外部軟啟動調節。

?3. 典型應用?

• ?電路設計?：輸入需10μF陶瓷電容濾波，輸出采用4.7-10μH電感與低ESR電容（如470μF POSCAP）。
• ?PCB布局建議?：
  • 分離模擬/功率地，縮短輸入電容與PH引腳距離。
  • PowerPAD需焊接至PCB散熱層，推薦3x3英寸銅平面。

?4. 性能參數?

• ?電氣特性?：
  • 輸入范圍：3-6V（啟動閾值2.95V）。
  • 靜態電流：8.4mA（典型值）。
• ?熱性能?：結溫范圍-40°C至125°C，RθJA 26°C/W（帶散熱焊盤）。

?5. 文檔結構?
包含引腳功能、絕對最大額定值、典型應用電路（如TPS54314 1.8V輸出設計）、效率曲線及布局示例，配套SWIFT Designer工具輔助設計。
