電氣火災指由電氣故障引發的火災。每年以30%的比例高居各類火災原因之首。以50%到80%的比例高居重特大火災之首。已成為業界重點關注的對象并為此進行著孜孜不倦的努力。

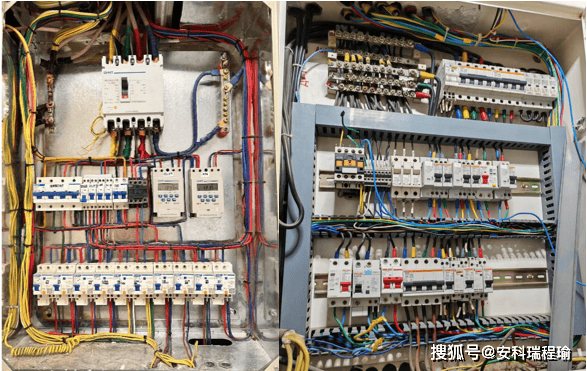

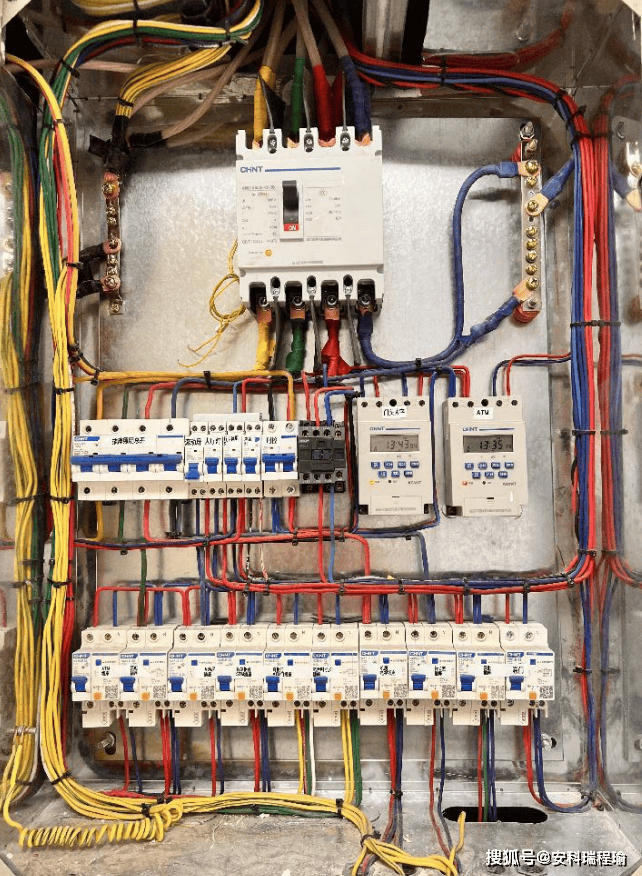

銀行是國家金融行業的重點機構，是消防管理重點單位，但電氣系統設計、建設、運營、使用的過程中往往忽視安全用電和規范用電

短路：電氣線路發生火災，主要是由于線路的短路、過載或接觸電阻過大等原因，產生電火花、電弧或引起電線、電纜過熱，從而造成火災。

過負荷：線路年久失修使線芯暴露；絕緣受到破壞；安裝、修理人員接錯線路，或帶電作業時造成人為碰線短路；

接觸電阻過大：電氣線路與母線或電源線的連接處，電源線與電氣設備連接處，由于連接不牢或者其他緣由，使接頭接觸不良，造成局部電阻過大，會產生極大的熱量，可以使金屬變色甚至熔化，能引起絕緣材料、可燃物質及積落的可燃灰塵燃燒

電氣線路產生電火花和電弧：電火花是電極間放電的結果。電弧是由大量密集電火花所構成的。電弧的溫度可達 3000°C以上，電火花和電弧簡單引起可燃物燃燒或爆炸性可燃?xì)怏w、可燃粉塵的爆炸

01

電氣火災剖析

設計思路：主回路優先覆蓋，分回路盡力全覆蓋，隱患無盲區

?空開短路保護

?空開漏電保護

?實現空開故障壽命監測

?實現空開分合閘狀態監測

?實現燈箱LED定時控制+自動校時功能

?實現主回路線纜搭接頭溫度監測

?實現主回路線纜漏電流實時監測

?實現主回路線纜電壓監測

?實現主回路線纜電流監測

?實現分回路線纜搭接頭溫度監測

?實現分回路線纜漏電流實時監測

?實現分回路線纜電壓監測

?實現分回路線纜電流監測

?實現分回路線纜故障電弧監測

?實現配電箱內整體溫濕度監測

?實現網絡化設備實時狀態上報監測

02

解決方案

整體架構

金融行業安全用電解決方案由設備感知層、設備傳輸層、數據應用層、和平臺應用層幾大部分組成。是一款基于物聯網、云計算和大數據分析的用電管理、遠程智控解決方案，可監測營業網點、辦公大樓、自助銀行等機構的電氣設備，利用設備自由分組、遠程配置用電計劃等功能，實現用電的遠程智能化管理和精細化管理。

1.二三級配電箱方案（主+分回路全控）

方案說明：改動原有電氣線路和設備，可操控電氣設備分合閘

主回路更換塑殼斷路器，在獲取線路用電參數的同時，同時實現遠程控制分合閘。

分回路更換微型斷路器，在獲取線路用電參數的同時，同時實現遠程控制分合閘。

本地選擇觸摸屏實現數據展示和一鍵上下班功能。

智能斷路器由智慧用電網關上傳至平臺。

2.二三級配電箱方案（主+分回路監測）

方案說明：不改動原線路，實現配電箱電氣參數監測全覆蓋

主回路加裝卡扣式互感器，測溫傳感器，環境溫濕度傳感器不改動原線路，在獲取線路用電參數。

分回路加裝末端監測模塊不改動原線路，在獲取線路用電參數。

照明回路選擇加裝故障電弧傳感器不改動原線路在線獲取線路異常電弧、電火花參數。

定時控制回路選擇加裝智能斷路器實現定時控制功能。

本地選擇觸摸屏實現數據展示和一鍵上下班功能。

末端監測模塊、故障電弧、環境溫濕度模塊，智能斷路器統一由智慧用電探測主機上傳至平臺。

3.末端配電箱方案（主回路控制+分回路監測）

方案說明：改動原有電氣線路和設備，可操控主開關分合閘

主開關更換微型斷路器，在獲取線路用電參數的同時，同時實現遠程控制分合閘。

分回路加裝末端監測模塊不改動原線路，在獲取線路用電參數。

末端監測模塊智能斷路器統一由智慧用電網關上傳至平臺。

4.ATM機和數據機房用電方案(示范網點)

方案說明：改動原有電氣線路，實現供電連續和電不傷人

? 單根火線接地故障不斷電，接地點不產生火花，人體誤觸火線不觸電；

? 具有過載、過欠壓、絕緣、溫度等監測及故障報警功能；

? 具有電流、電壓、功率、電能等電參量，以及溫度、絕緣電阻的實時顯示功能；

產品演示

已關注

關注

重播 分享 贊

關閉

觀看更多

更多

退出全屏

切換到豎屏全屏退出全屏安科瑞電氣工廠已關注

分享視頻

，時長01:30

0/0

00:00/01:30

切換到橫屏模式 繼續播放進度條，百分之0

播放

00:00

/

01:30

01:30

全屏

倍速播放中

0.5倍 0.75倍 1.0倍 1.5倍 2.0倍 超清 流暢

您的瀏覽器不支持 video 標簽 繼續觀看

金融行業安全用電如何實現？安科瑞安全用電解決方案給您答案

觀看更多

轉載

,

金融行業安全用電如何實現？安科瑞安全用電解決方案給您答案

安科瑞電氣工廠已關注

分享點贊在看已同步到看一看寫下你的評論

視頻詳情

03

本次改造項目清單（舉例）

04

典型案例-某省市農商銀行智慧消防建設項目

項目背景：

為銀行用電用電安全，實現對總行的配電箱和分行總配電箱進行監測和一鍵斷電，對剩余電流、溫度、電壓、電流、有功功率、電能和故障電弧進行監測和保護，相關的數據上傳到云平臺，有效減小電氣火災的發生。

方案：

智能塑殼斷路器，智能微型斷路器，故障電弧探測器，智慧用電網關。

用戶價值：

實現了對所有銀行網點的電氣系統24小時不間斷監測，實時預警，提升了銀行消防綜合管理能力和應急處理能力，大大提升了銀行用電安全。
